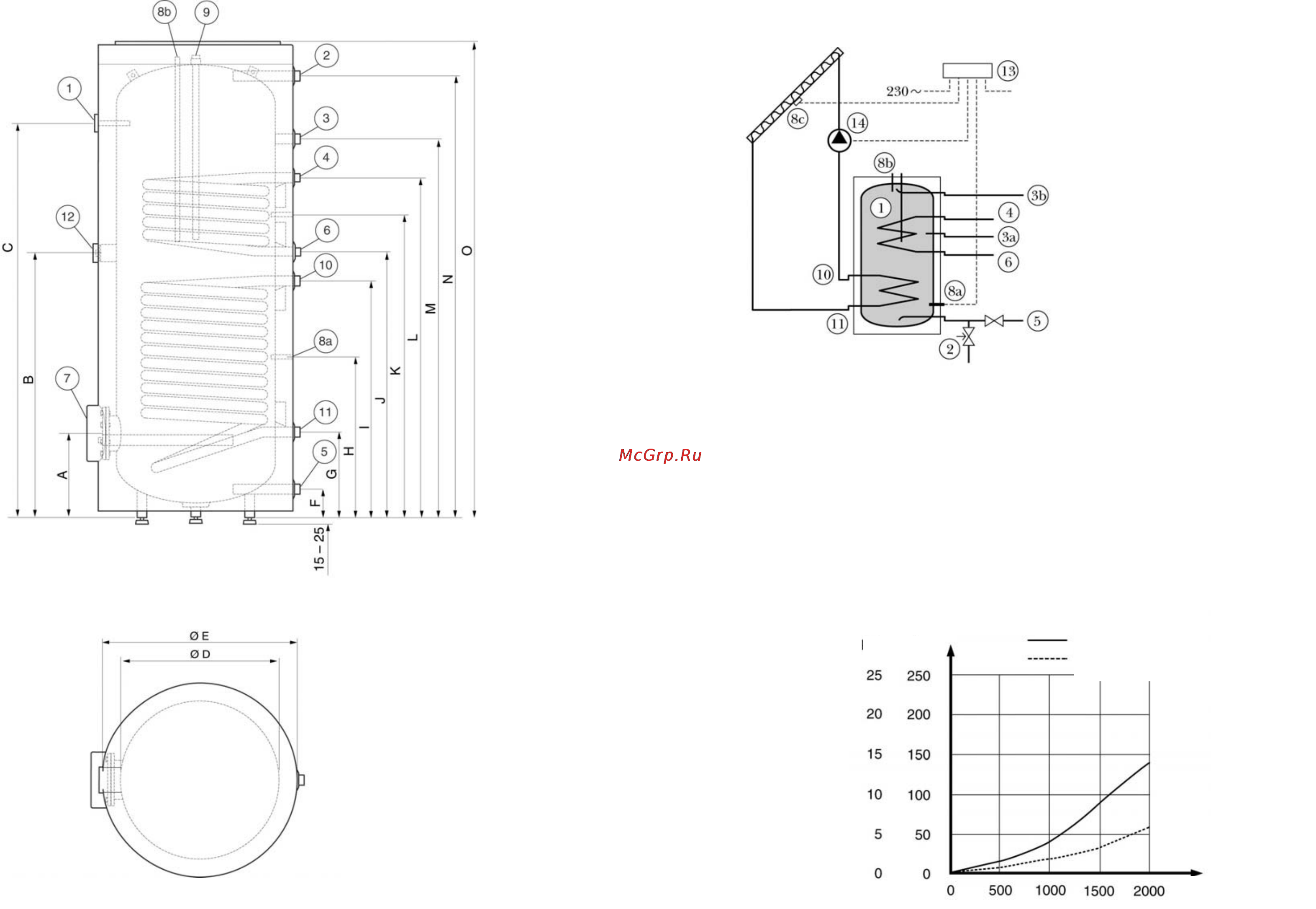

Схема гидросистемы
1. Нагеватель
2. Предохранительный клапан
3a Циркуляция
3b Выход горячей воды
4. Вход из системы Ц.О.
5. Вход холодной воды
6. Выход в систему Ц.О.
8a
Датчик температуры системы
солнечного коллектора
8b
Датчик температуры системы
центрального отопления
8c Солнечныйколлектора
10. Вход источника тепла из
солнечного коллектора
11. Выход из змеевика системы
солнечного коллектора
13. Управление
14. Циркуляционный насос
Nagrewatel’
ustanowliwat’
i
ispol’zowat’
tol’ko so
smontirowannym
predohranitel’nym
klapanom
.
Nagrewatel’ mogut remontirowat’ i konserwirowat’ tol’ko special’no
obu`ennye ]tomu kwalificirowannye specialisty, poskol’ku neprawil’no
wypolnennyj remont moxet stat’ pri`inoj wozniknoweni/ opasnosti wo
wrem/ raboty nagrewatel/.
Adres blixajvej serwisnoj masterskoj neobhodimo polu`it’ u prodawca.
Конструкция нагревателя:
1. Термометр
2. Выход горячей воды 1”
3. Циркуляция ¾”
4. Вход змеевика Ц.О. 1”
5. Вход холодной воды 1”
6. Выход змеевика Ц.О. 1”
7. Фланец для чистки бака Ø 274/115
8a Трубка для датчика Ø 10 mm
8b Трубка для датчика Ø 12 mm
9. Анод QMS 300 Ø 33 mm
QMS 400 Ø 33 mm
10.
Вход змеевика системы
солнечного коллектора
1”
11.
Выход змеевика системы
солнечного коллектора
1”
12.
Фланец для подключения
ТЭН-а
1½”
Dolny wymiennik
Górn
y
w
y
miennik
Prze
p
ł
y
w
КПа мбар
Проток
л/ч
змеевик – низ
змеевик – верх
Кривая сопротивления течению
Сопротивление течению
