Nibe KK-WH5 X (SOLAR X) 220 [6/17] Конструкция водонагревателя

Nibe SOLAR X Руководство по монтажу и эксплуатации 6

4 Конструкция водонагревателя

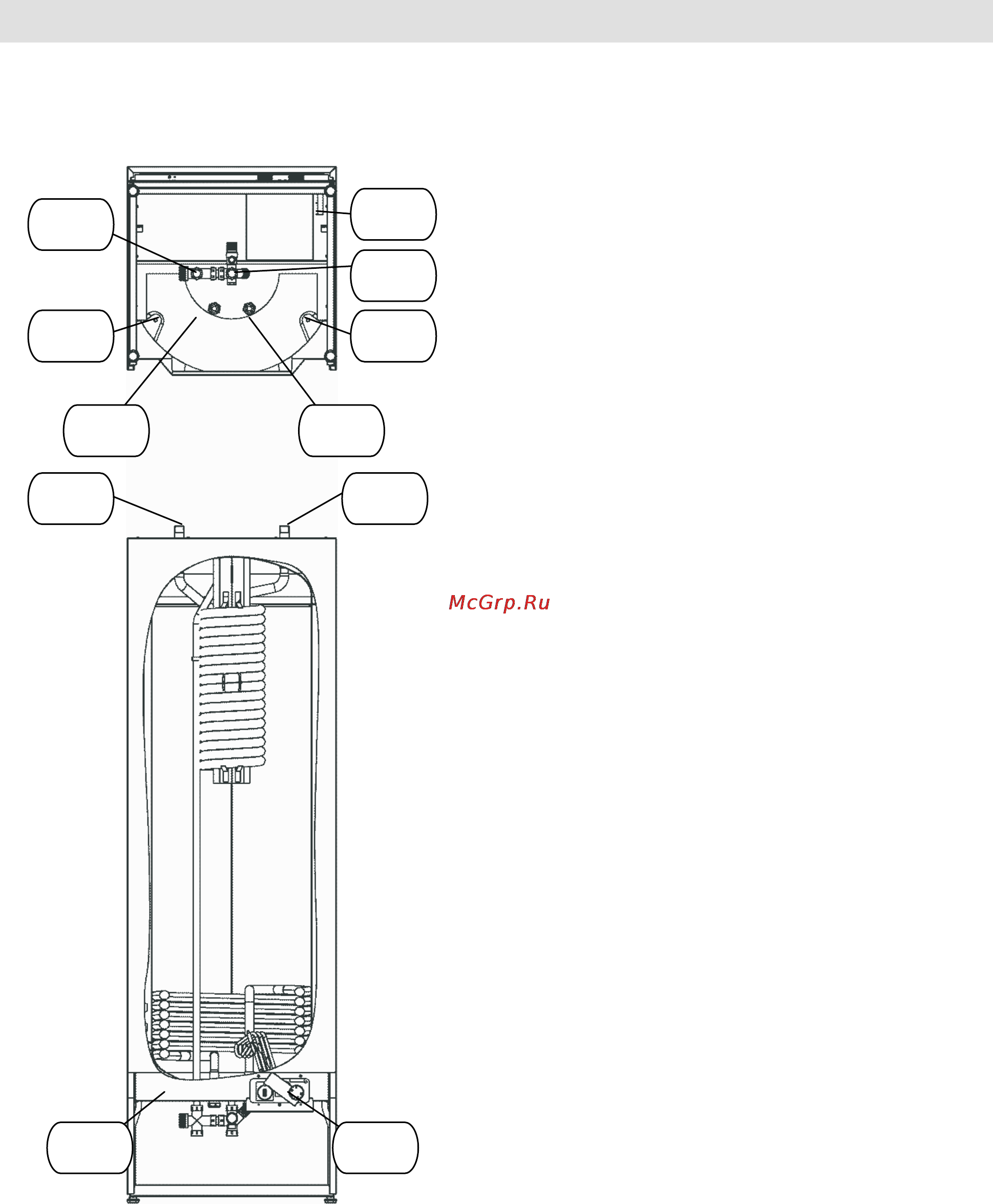

Основные компоненты

Соединения штуцеров

PL1 – Холодная вода из сети (Ø22 CU)

PL2 – Выход горячей воды (Ø22 CU)

PL3 – Змеевик зарядки, вход (Ø22 обжим)

PL4 – Змеевик зарядки, выход (Ø22 обжим)

PL5 – Змеевик зарядки (верхний), вход (3/4”

наружная резьба)

PL6 – Змеевик зарядки (верхний), выход (3/4”

наружная резьба)

Другое

MT1 – Заводская табличка

MT2 – Штеккер электроподключения

MT3 – Карман датчика, короткий

MT4 – Панель управления

MT5 – Карман датчика, длинный

PL3

PL2

PL1

MT4

PL4

MT1

MT2

PL6

PL5

MT3

MT5
