RQTX0284
РУССКИЙ
11
COMPONENT
VIDEO IN
P
B
P
R
Y
VIDEO IN
Установка и настройка
Установка и настройка
До
щелчка!
Для просмотра видео с прогрессивной разверткой
1. Подключите телевизор, совместимый с
прогрессивной разверткой.
2. Установите «VIDEO OUT (I/P)» на «PROGRESSIVE»
(прогрессивная), затем следуйте указаниям на экране
меню (меню «VIDEO» (видео), стр. 23).
Разъемы COMPONENT VIDEO OUT (компонентный
видеосигнал)
Эти разъемы можно использовать для выхода сигнала
с чересстрочной или прогрессивной разверткой.
При помощи этих выходных разъемов выполняется
подключение цветоразностных сигналов (P
B
/P
R
)
и сигнала яркости (Y) отдельно, для достижения
высокой верности цветопередачи. Обозначение
входных разъемов компонентного видеосигнала может
отличаться на разных телевизорах или мониторах
(например: Y/P
B
/P
R
,Y/B- Y/R-Y, Y/C
B
/C
R
). Выполняйте
подключение к разъемам того же цвета.
Телевизор
(приобретается
отдельно)
Телевизор
(приобретается
отдельно)
Задняя панель
настоящего аппарата
Задняя панель
настоящего аппарата

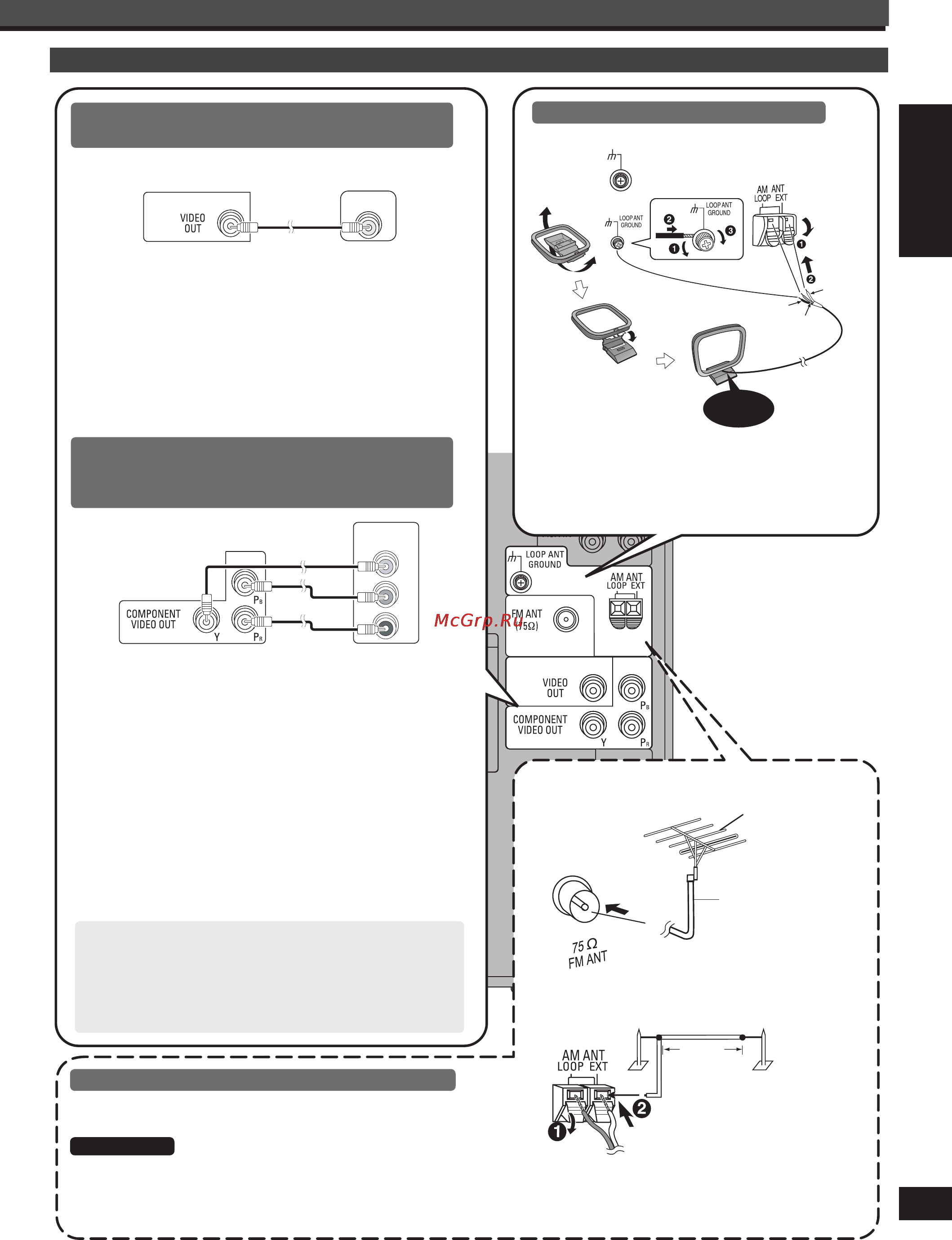

Подключение телевизора через разъемы
«COMPONENT VIDEO IN» (компонентный
видеосигнал)
Другие подключения телевизора
Отключайте наружную антенну, пока аппарат не
используется.
Использование наружной антенны во время грозы
запрещается.
•
•
Примечание
Протяните отрезок изолированного провода
горизонтально по раме окна или в другом удобном
месте.
Рамочную антенну не отключайте.
•
•
Наружная антенна AM
от 5
до 12 м
Подключите рамочную
антенну AM
Наружная антенна AM
(приобретается отдельно)
Коаксиальный
кабель 75 Ω
(приобретается
отдельно)
Наружная
антенна FM
(приобретается
отдельно)
Наружная антенна FM
Если качество приема радиостанций плохое,
используйте наружную антенну.
Подключение антенн, приобретаемых отдельно
Установка и настройка
Установите антенну на подставку.
Установите антенну так, чтобы прием был
наилучшим.
•
•
Рамочная антенна AM
Разъем «VIDEO OUT» (видеовыход)
Не подключайте аппарат через видеомагнитофон, так
как изображение может отображаться неправильно из-за
функции защиты от копирования.
Перед подключением выключите телевизор и выполните
соединения согласно инструкции по эксплуатации
телевизора.
Подключение телевизора через разъем
«VIDEO IN» (видеовход)
Подключение антенны
Черный
Белый
Красный
SC-VK680_EE_RU.indb 11 5/21/2009 4:49:10 PM
