Tatramat EOV 122 [7/10] Схема электрического подключения водонагревателя
![Tatramat OVK 150 [7/10] Схема электрического подключения водонагревателя](/views2/1190313/page7/bg7.png)
расстоянии, обеспечивающем полное отключение нагревателя от электрической сети на всех полюсах при
условии перенапряжения категории Водонагреватель с непостоянным подключением к электросети со
штепселем необходимо подключить к розетке оборудованной заземляющим контактом Материал
необходимый для подключения водонагревателя к электросети не является составной частью поставки.
III. -
,, .,
,
Перед подключением водонагревателя к электросети необходимо его наполнить водой.
Включение нагрева без воды вызовет выключение теплового предохранителя с
последующим отключением водонагревателя.
Схемы электрического подключения водонагревателей указаны на странице
рисунок № тип и
рисунок № тип
рисунок № тип
3:
- 1 - EOV x.1, ELOV x.1, OVK x.1 LOVK x.1
2 - EOV x.2
- OVK 120, OVK 150, LOVK 120, LOVK 150, EOV 200, OVK 200, ELOV 200, LOVK 200
-
-3
Легенда схем
зажимная плата тепловой предохранитель термостат сигнализация нагрева нагревательный
элемент анодный стержень контактор низкого тарифа предохранитель сопротивление ОМ
;;;;
;; ;;
:
1. 2. 3. 4. 5.
6. 7. 8. R. 560

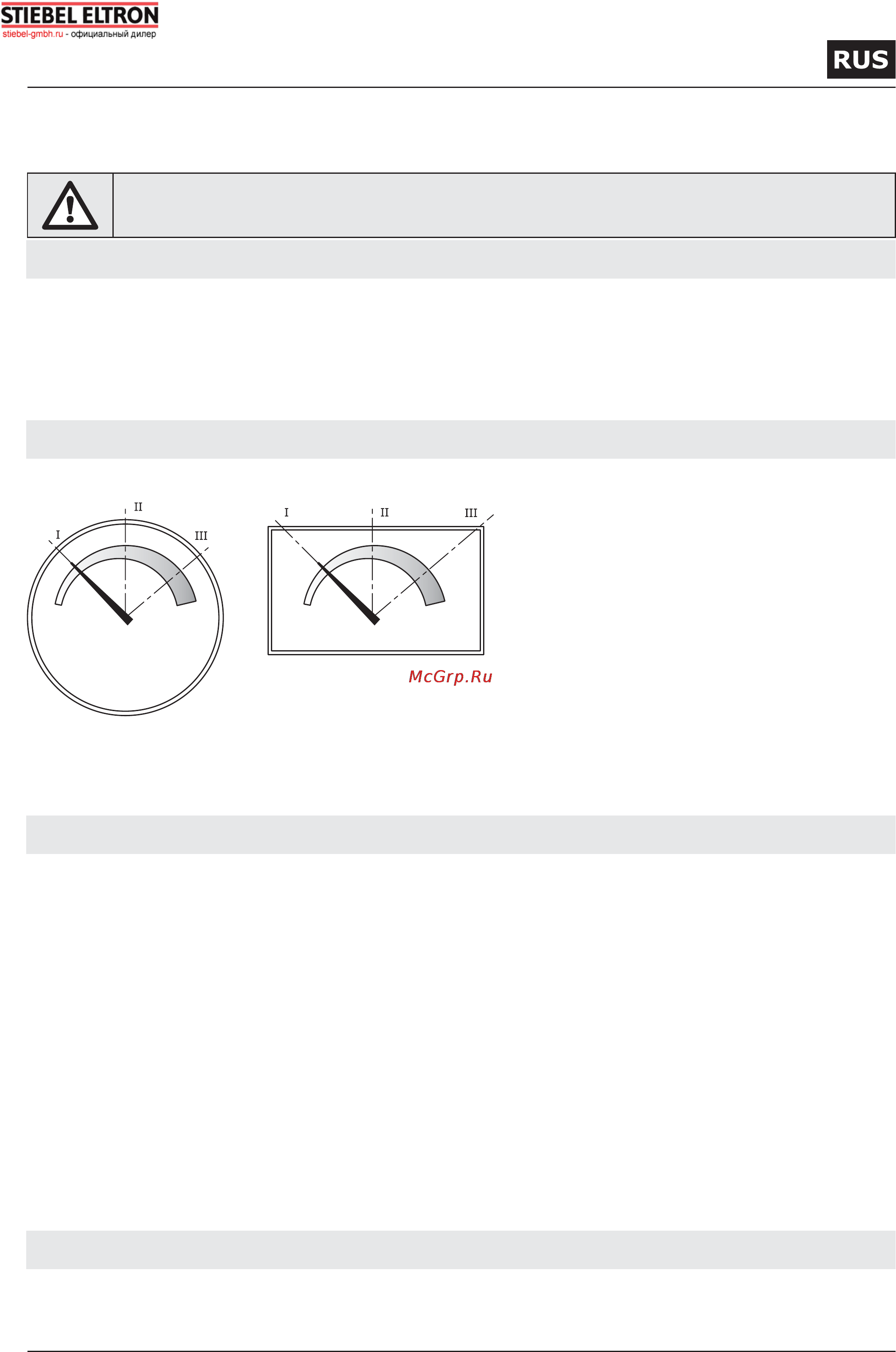

8. ИНДИКАТОР ТЕМПЕРАТУРЫ И ЕГО МОНТАЖ
Индикатор температуры предназначен для показа ориентировочной моментальной температуры воды в котле
водонагревателя в месте его установки Температура воды определяется следующим способом.:
l.
ll.
lll.
-
30 °C
-
50 °C
-
80 °C
положение стрелки соответствует
температуре воды примерно
положение стрелки соответствует
температуре воды примерно
положение стрелки соответствует
температуре воды примерно
7. СХЕМА ЭЛЕКТРИЧЕСКОГО ПОДКЛЮЧЕНИЯ ВОДОНАГРЕВАТЕЛЯ
С помощью острого инструмента сделать в полиуретановой изоляции отверстие к металлическому корпусу
котла Поверхность котла в этом месте необходимо полностью очистить от изоляции для обеспечения хорошего
прохождения тепла к датчику индикатора. Вставить индикатор в подготовленное отверстие в обшивке
водонагревателя типовой модификации и или в отверстие в крышке обшивки типовой модификации
и так, чтобы его подрессоренные выступы зашли за кромку монтажного отверстия
. ,
EOV OVK,
ELOV LOVK .
9. ВВОД ВОДОНАГРЕВАТЕЛЯ В ЭКСПЛУАТАЦИЮ
Перед первым включением водонагревателя или после длительного прекращения его эксплуатации необходимо:
проверить наполнен ли водонагреватель водой путем открытия крана теплой воды на одном из мест
отбора Если вода из смесительного крана вытекает, водонагреватель наполнен водой.
проверить работоспособность предохранительного вентиля согласно инструкции для
предохранительного вентиля
,
.
.
-
-
Включение нагрева воды сигнализирует лампа тлеющего разряда Во время нагрева воды происходит ее
протечка через сливную трубу предохранительного вентиля что является естественным явлением вызванным
увеличением ее объема вследствие нагрева
.
,,
.
Последовательность действий при наполнении водонагревателя водой:
открыть запорный клапан позиция на трубопроводе подачи холодной воды в водонагреватель
открыть вентиль теплой воды позиция на одном из мест отбора воды например на смесительном
кране умывальника оставить его открытым до тех пор пока из крана смесителя не начнет вытекать вода
что сигнализирует что котел водонагревателя заполнен
закрыть вентиль теплой воды причем запорный клапан в подводе воды к водонагревателю необходимо
оставить постоянно открытым
проверить функцию предохранительного вентиля позиция согласно с инструкцией по техническому
обслуживанию предохранительного вентиля
подключить электрический ток и регулятором термостата установить максимальный показатель
температуры воды
(6)
( 1,2) ( ,
), ,
,
,
(4)
1)
2)
3)
4)
5)
55
Русский
1.0 НАСТРОЙКА ОПТИМАЛЬНОЙ РАБОТЫ
С целью оптимальной работы водонагреватель оснащен регулятором термостата с помощью которого можно
установить требуемую температуру нагреваемой воды Изменение температуры нагреваемой воды
выполняется поворотом регулятора термостата на символ или между символами соответствующим
температуре воды относительно сигнальной лампы тлеющего разряда
,
.
,,
,.
