11.На крышке могут быть выбраны три различных положения, в зависимости от расположения

пульверизатора и местонахождения объекта.

A B C D

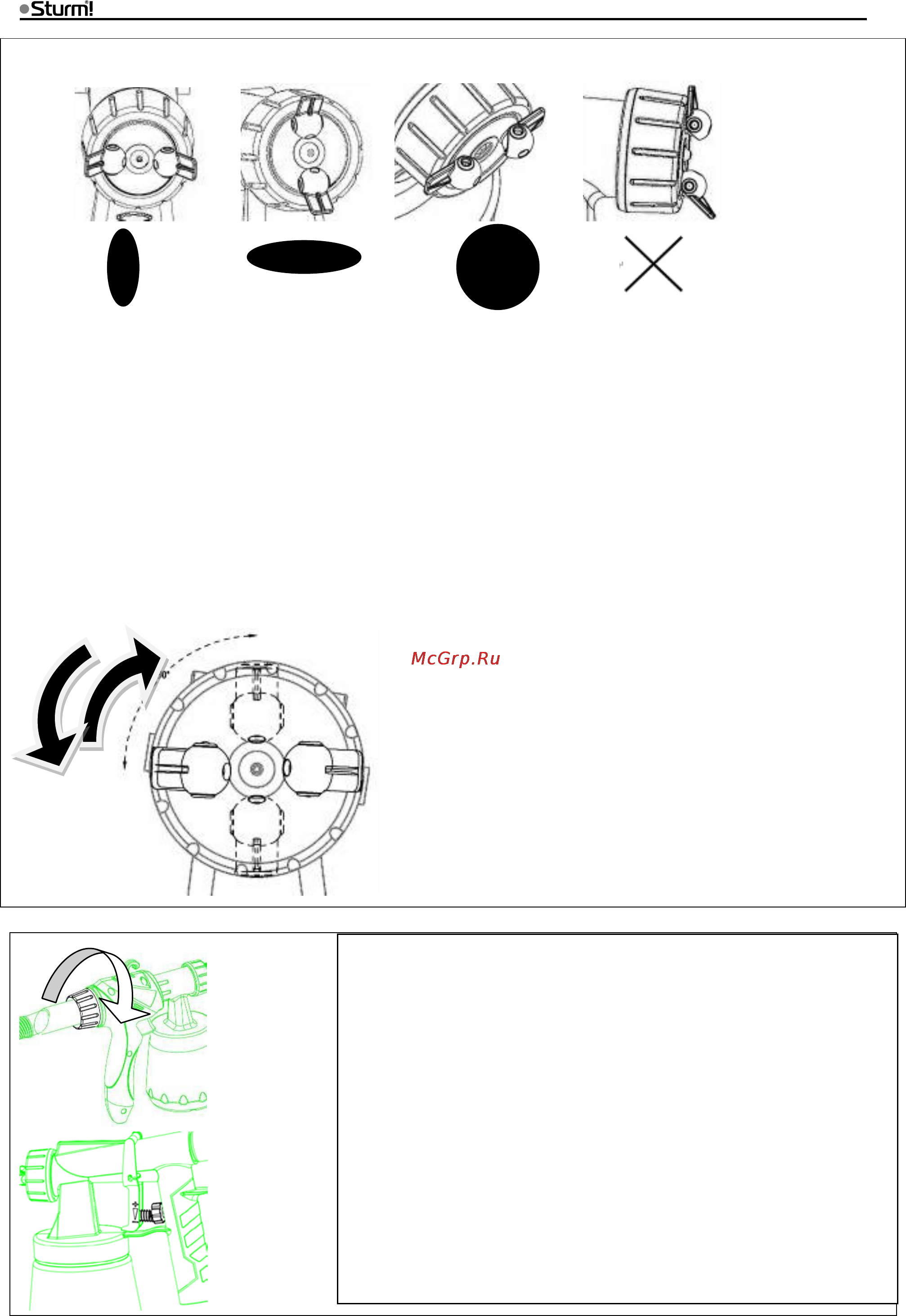

(1) Выбор положения инжекторов воздушной головки

Рис. A =вертикальная плоская струя ➟ для работы на вертикальных поверхностях.

закройте воздушную крышку(1),отожмите два воздушных распылителя в направлении от центра.

Рис. B =горизонтальная плоская струя ➟ для горизонтальной окраски, закройте воздушную крышку (1)

Отожмите два воздушных распылителя в направлении от центра, и поверните их горизонтально (2)

Рис. C =струя круглого сечения ➟. Для углов, краёв и труднодоступных поверхностей. откройте

воздушную крышку (1), откиньте инжекторы распылителя (1) в одну линию.

Рис.D D = Не правильная настройка

Внимание! Опасность получения травмы! Никогда не включайте пульверизатор в момент

регулировки крышки распылителя.

12.

SG9645B

SG9660B

Внимание:

Возможна регулировка только в одном

направлении для изменения настроек. Не

применяйте силу, это может привести к

повреждению устройства.

a) Смена горизонтального положения

распыления (2) на вертикальное

b) Изменение вертикальной плоской

струи(2) на горизонтальную. Нажмите на

два воздушных распылителя (1) и

поверните против часовой стрелки

клапан вертикальной плоской струи на

90°

Регулирование расхода жидкости

SG9645B:Установить расход жидкости путем

поворота регулятора в задней части

распылителя. Ориентироваться на шкалу

регулятора.

SG9660B: Установить расход жидкости путем

поворота регулятора в задней части

распылителя.

+ поворот вправо ➟ увеличение расхода

- поворот влево ➟ уменьшение расхода
