ИНСТРУКЦИЯ ПО УСТАНОВКЕ

Аппарат снабжен устройством защиты от колебаний сети. Аппарат продолжает работать нормально при

колебаниях сети ±15% от номинального напряжения.

В случае использования длинного кабеля, во избежание падения напряжения, используйте кабель с большим

поперечным сечением. Если кабель слишком длинный, это может повлиять на качество сварки, поэтому

используйте рекомендуемую длину кабеля.

1. Убедитесь, что вентилятор не накрыт, чтобы не нарушить систему охлаждения.

2. Соедините газовый баллон с впускным отверстием на аппарате при помощи воздушного шланга.

3. Вставьте кабель заземления, площадь сечения которого не менее 6 мм

, в контакт заземления на

задней панели аппарата

4. Вставьте обратный кабель в плюсовой контакт, закрепите, затем подсоедините зажим на массу

его к рабочей поверхности.

5. При использовании педали дистанционного управления, подключите педаль к аппарату.

6. Подключайте аппарат к сети в соответствии с заявленным в параметрах напряжением на входе.

Убедитесь, что напряжение сети не превышает заявленных показателей. После проделывания

данных шагов аппарат готов к использованию.

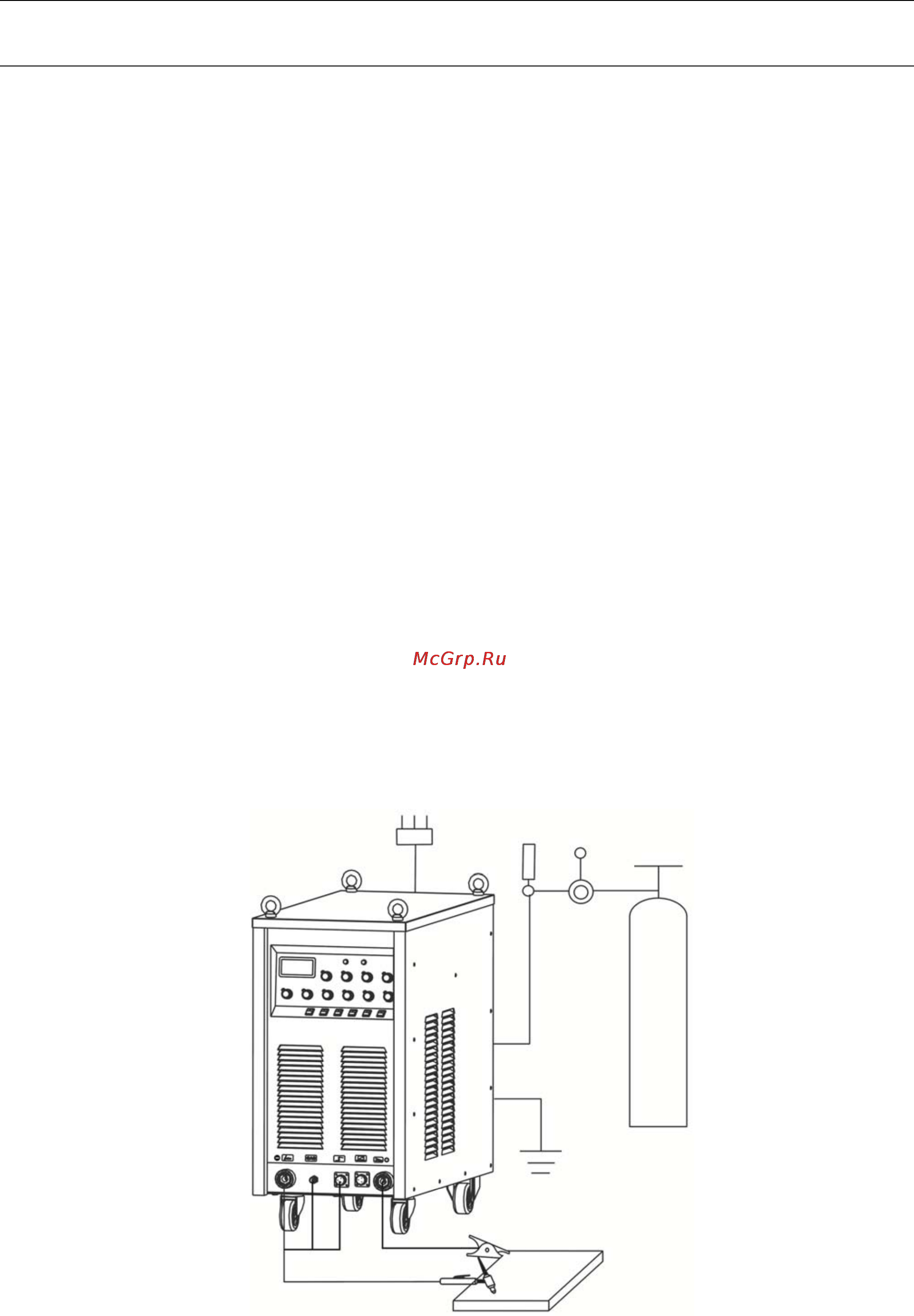

IRONMAN 500AC/DC PULSE установочный чертеж (TIG):

Источник тока

(3фазный ~ переменный

380В)

Расходометр

Зажим на массу

TIG горелка

Рабочая поверхность

Заземлен

Газовый ресивер

Расходомер

Заземлен
