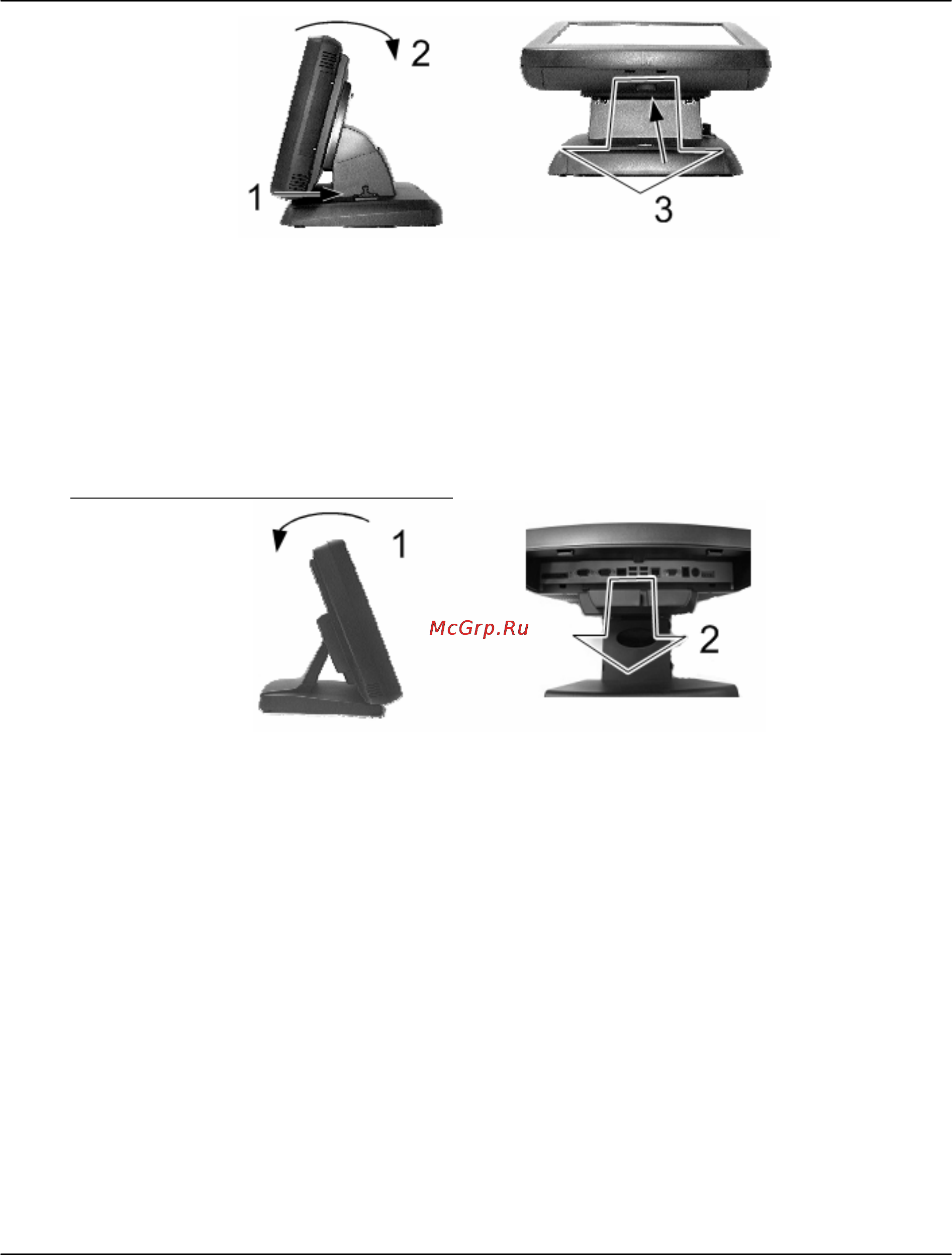

Шаг 1: Нажмите ручку регулировки угла наклона панели назад.

Шаг 2: Наклоните панель назад до крайнего возможного горизонтального

положения.

Шаг 3: Потяните за выемку к себе.

Если при снятии крышки возникнут трудности, попробуйте нажать

одновременно на крышку в местах, указанных стрелками на нижней картинке.

Для терминала на подставке Gen.6:

Шаг 1: Наклоните панель назад до наиболее горизонтального положения

Шаг 2: Потяните за выемку к себе.

Подключение кабелей

Для присоединения всех необходимых кабелей к соответствующим

коннекторам, пожалуйста, убедитесь в том, что каждый коннектор соединен с

правильным портом и правильно ориентирован. Повреждения, возникшие в

результате неправильного подключения или неправильного расположения, не

являются гарантийными случаями!

Некоторые разъемы, такие, например, как коннектор LAN (сетевая карта) или

CR-порт, нужно очень осторожно вставлять в

гнездо до слышного щелчка.
