Posiflex LM-8115 [4/14] Iv порты ввода вывода

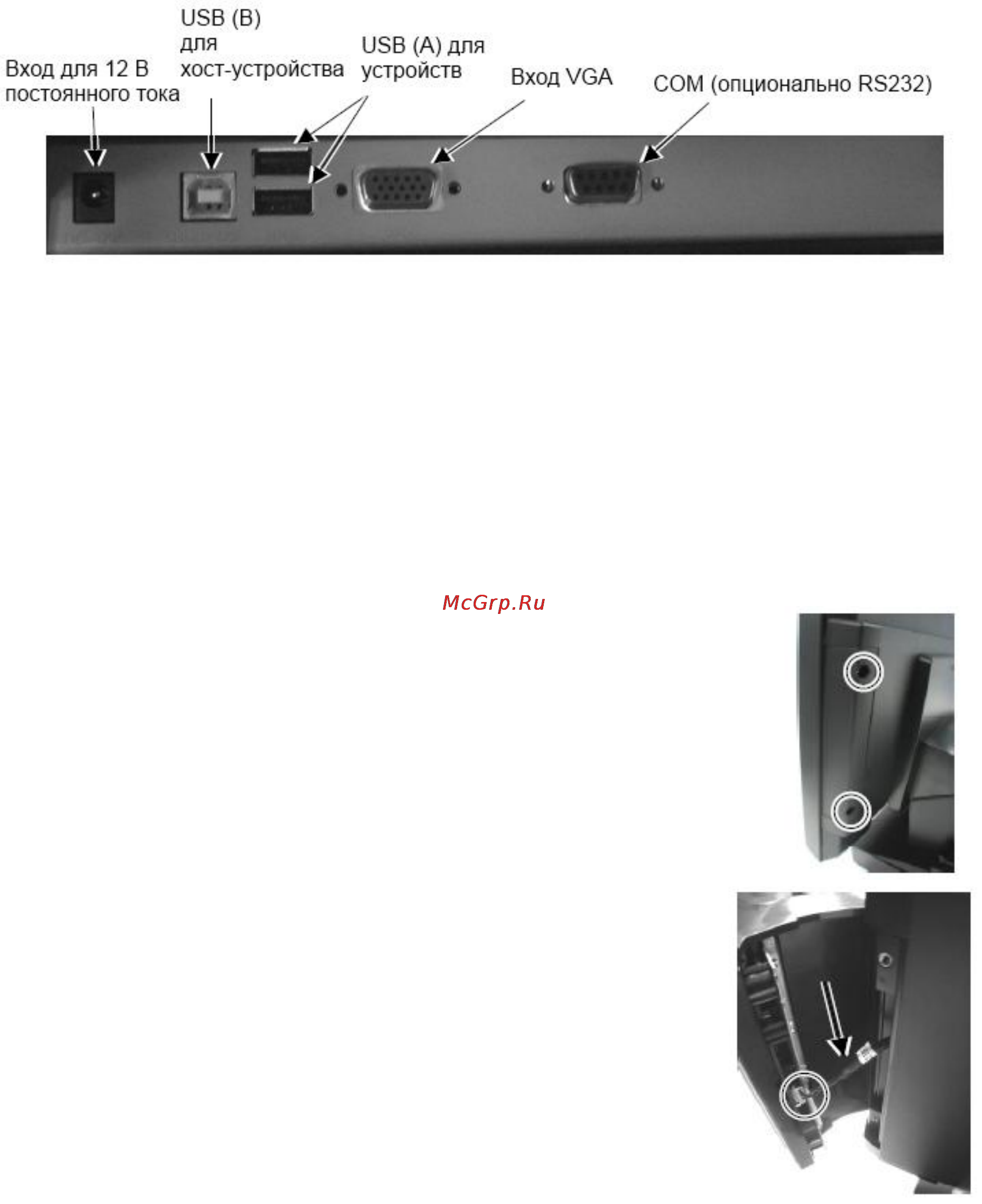

IV. ПОРТЫ ВВОДА / ВЫВОДА

V. ДОСТУПНЫЕ ОПЦИОНАЛЬНЫЕ УСТРОЙСТВА

1. Комплект модернизации, крепящийся сбоку (SD-400Z или KP-300)

2. Комплект для крепления на стену (WB-6000V-B)

VI. УСТАНОВКА ОБОРУДОВАНИЯ

А. Опциональный комплект для крепления на стену

Если вместе с устройствами LM-8115 / TM-8115 был заказан

опциональный комплект модернизации SD-400Z, то он будет включен

в комплект поставки. Независимо от того, что включает в себя

комплект поставки (только MSR / только сенсор отпечатка пальца / оба

эти устройства вместе), в любом случае подключение к основному

блоку осуществляется только через встроенный кабель,

расположенный под заглушкой на правой части основного устройства.

Для подключения отвинтите 2 винта (см. рис. справа) чтобы снять

боковую заглушку.

Выньте кабель, расположенный под заглушкой (отмечено

стрелкой на рисунке справа) и подключите его к разъему на

оборудовании из комплекта модернизации для крепления на

боковой стороне устройства (отмечено кругом на той же

картинке). Осторожно засуньте обратно в отверстие лишнюю

часть провода и привинтите комплект модернизации на место,

занимаемое ранее заглушкой. Пожалуйста, сохраните заглушку на

случай возможного демонтажа оборудования в будущем.

В. Подключение кабелей

Для правильного расположения сенсорного монитора в точке продаж все кабельные

соединения должны проходить через его основание. Для этого, пожалуйста, выполните

все шаги, описанные ниже, для отделения основного устройства от подставки после того,

как вы отключите все кабели.
