Безвентиляторный терминал TX-3100 Series. Руководство по эксплуатации. 7

ГК «АТОЛ»

www.atol.ru; info@atol.ru

Подключение дисплея

Порт VGA

Порт VGA в моделях серии TX может быть использован для подключения как отдельного

ЖК-монитора, так и сенсорного монитора. Для подведения питания +12 Вольт к порту,

для работы монитора, необходима помощь квалифицированного специалиста, который

произведет соответствующие настройки в BIOS.

Не подключайте другой монитор к этому порту, пока питание в этом порту не будет

отключено.

Плата ввода / вывода

Пожалуйста, зажмите основание и аккуратно потяните терминал вверх, Вы увидите

плату ввода / вывода (только у моделей TX-3100E/TX-3100RS-E).

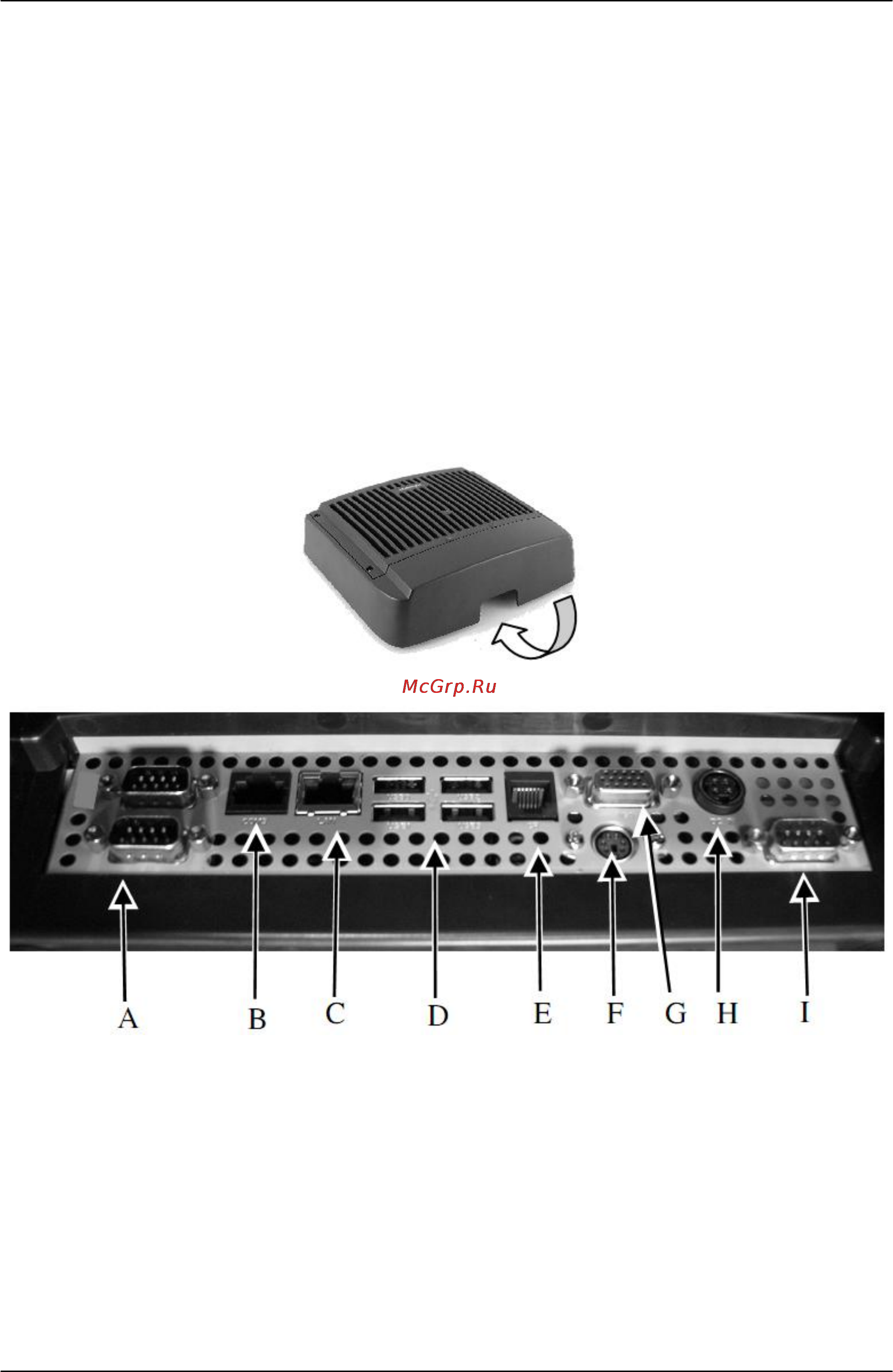

Вид платы ввода / вывода:

A: 2 последовательных порта (RS-232, DB9) COM1 & 2.

B: 1 последовательный порт (RS-232, RJ-45) COM3.

C: 1 LAN порт.

D: 4 USB 2.0 порта.

E: 1 CR порт.

F: 1 PS/2 порт для клавиатуры.

G: 1 VGA порт (D-Sub, 15-PIN)

H: разъем для подключения адаптера питания.
