Novacom GNS-GLONASS v. 7.3 Руководство по конфигурации онлайн [18/38] 166336

GNS-CONFIG руководство пользователя

корректироваться, максимальное значение 4294967295 (четырех

байтное двоичное число).

Дифференциальный счетчик – вход включен, входные импульсы считаются

аналогично импульсному счетчику, однако значение вычисляется как

разность между количеством импульсов, пришедших по

дискретному входу 1 (3), и количеством импульсов, пришедших по

дискретному входу 2 (4). Значение счетчика может быть только

положительным числом или нулем (уход в отрицательную область

программно блокирован), максимальное значение 4294967295

(четырех байтное двоичное число). Доступны только для дискретных

входов 2 и 4 соответственно.

Спящий режим – вход включен, применяется для приведения прибора в

«Спящий режим», при котором резко снижается энергопотребление.

Доступен только для дискретного входа 1. Настройка осуществляется

в закладке «Режим».

Закладка «Дискретные выходы»

Закладка «Дискретные выходы» предназначена для настройки режимов

работы дискретных выходов. На этой же закладке можно настроить

полярность (инверсию) выходного сигнала и его форму – «потенциальный»

или «импульсный» как реакцию на событие. Кроме того, имеется возможность

принудительно задать уровень выходного сигнала в режиме «Дискретный

выход».

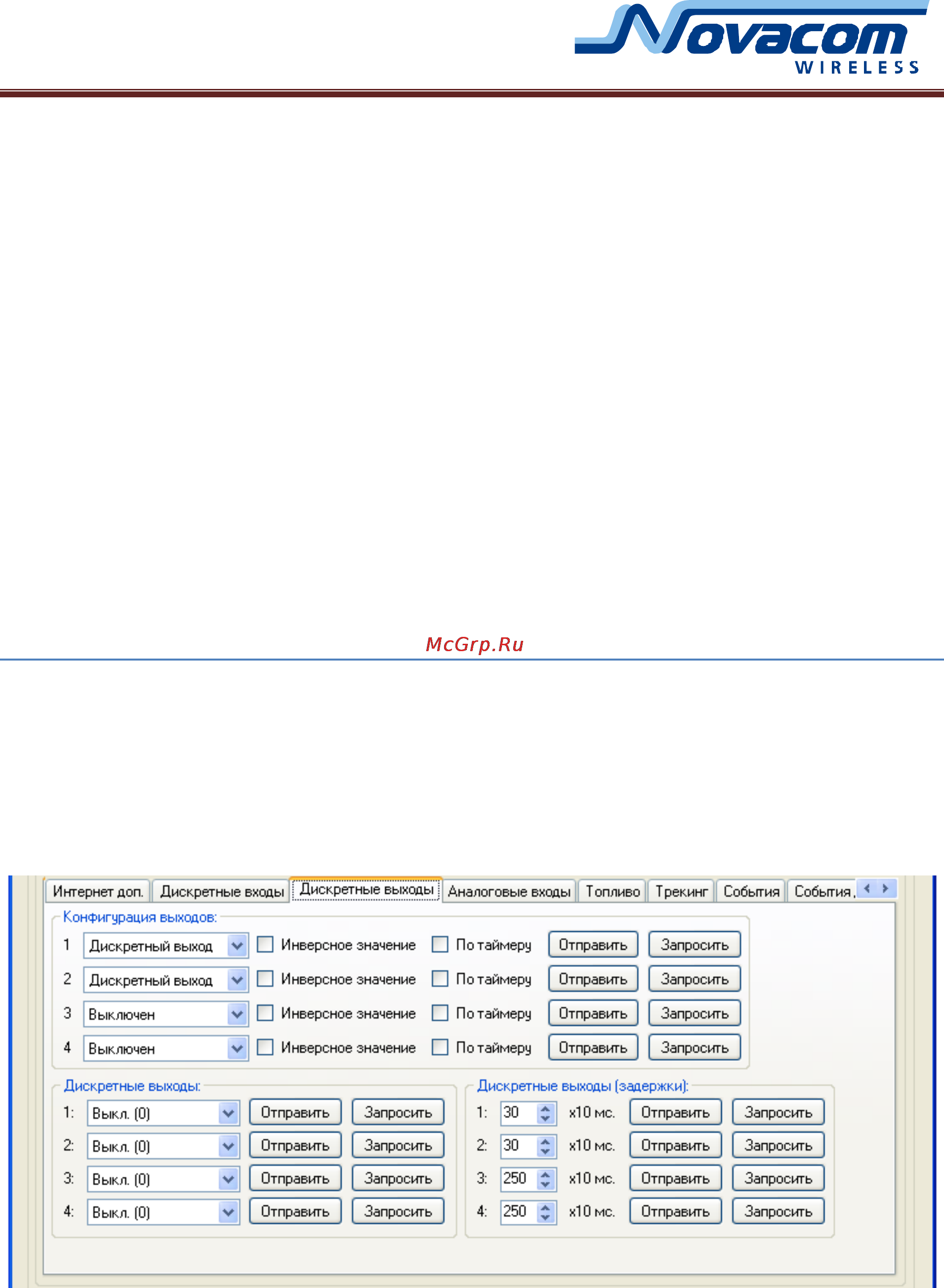

Рис. 20. Закладка «Дискретные входы»

Дискретные выходы выполнены на основе оптронных реле, способных

работать с нагрузкой как на постоянном, так и на переменном токе. Такое

решение позволяет, с одной стороны, защитить внутренние цепи прибора, а с

другой стороны – расширить возможности подключения нагрузки. Состояние

«Срабатывание выхода» означает открытие (замыкание) реле, что приводит к

коммутации выхода прибора на «–» питания (массу). Естественно, следует

следить за тем, чтобы не превысить максимально допустимые значения
