GNS-CONFIG руководство пользователя

напряжения и тока в нагрузке, указанных в технической документации на

прибор.

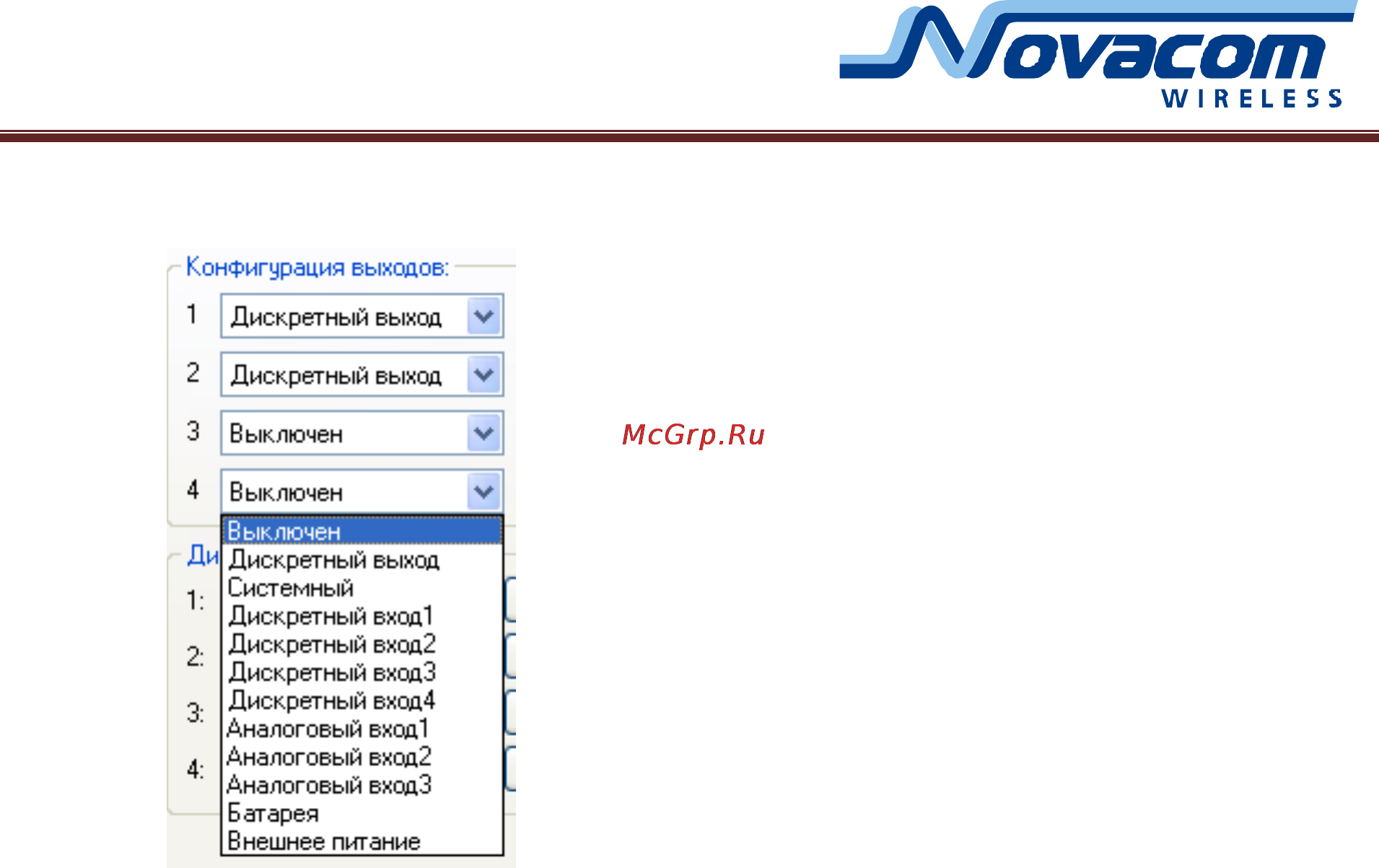

Рис. 21. Конфигурация дискретного выхода

Возможные состояния конфигурации дискретных выходов:

Выключен – выход отключен, управление не осуществляется. Команды

непосредственного управления выходом отклоняются с

информацией об ошибке.

Дискретный выход – выход подключен, управление выходом возможно

командами и/или при помощи DTMF сигналов во время голосового

звонка.

Системный – выход подключен, управление выходом осуществляется

системными функциями, например, управление дискретными

выходами 3 и 4 при работе функции «Идентификация водителя».

Команды управления выходом отклоняются с информацией об

ошибке. Сигналы DTMF не оказывают влияния на состояния выхода.

Дискретный вход 1…4 – выход подключен, управление выходом

осуществляется по событию, сформированному в результате

срабатывания соответствующего дискретного входа 1…4. Настройка

событий на закладке «События».

Аналоговый вход 1…3 – выход подключен, управление выходом

осуществляется по событию, сформированному в результате

срабатывания соответствующего аналогового входа 1…3. Настройка

событий на закладке «События».

Батарея – выход подключен, управление выходом осуществляется по

событию, сформированному в результате срабатывания измерителя

напряжения на встроенном аккумуляторе. Настройка события на

закладках «События» и «События дополнительно».

Внешнее питание – выход подключен, управление выходом осуществляется по

событию, сформированному в результате срабатывания измерителя

входного питающего напряжения. Настройка события на закладках
