GSM модемы TELEOFIS серии RX. Руководство по эксплуатации. Ред. 1.1

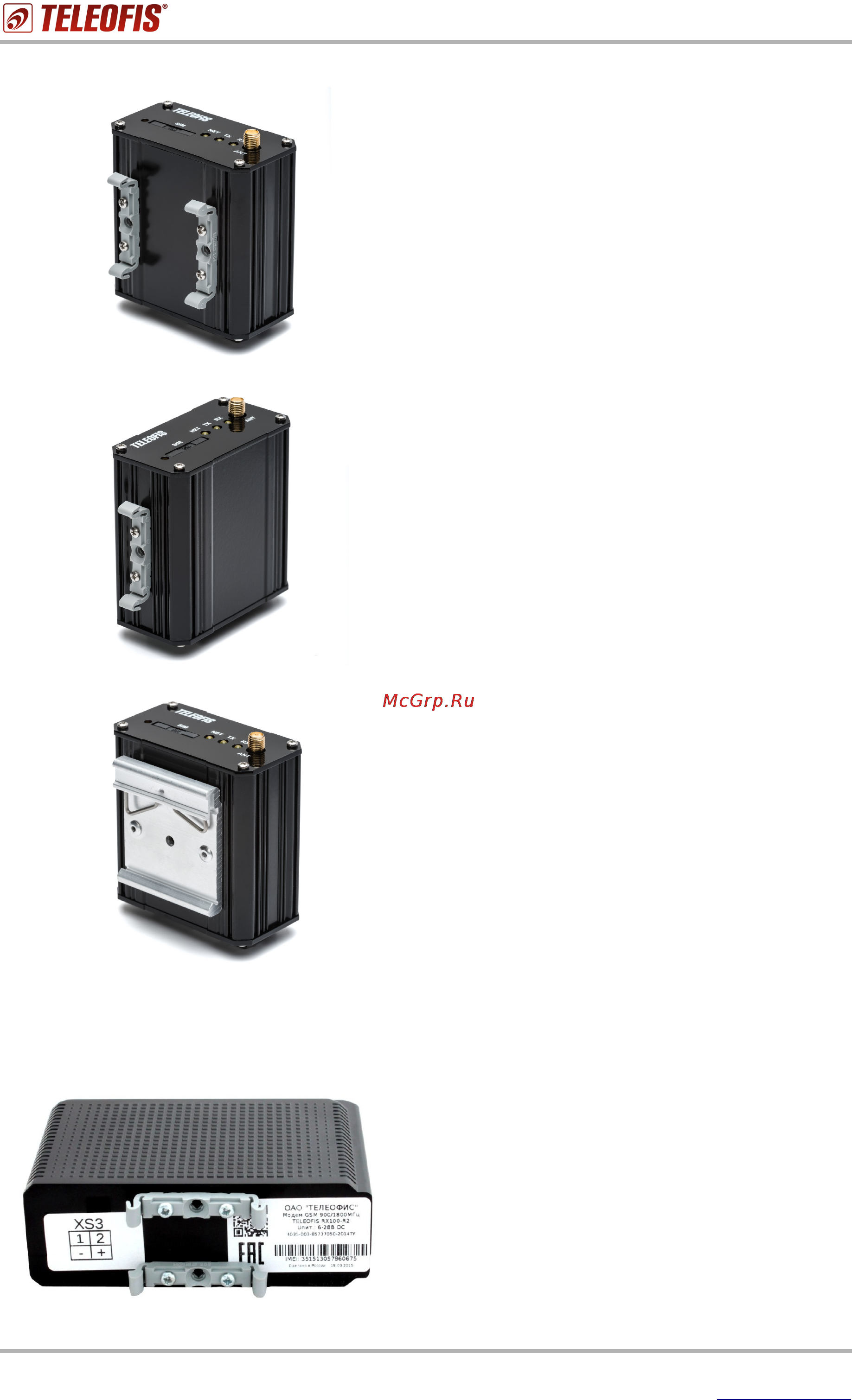

3. Крепление H: монтаж на стандартную
DIN-рейку шириной 35 мм с помощью двух
пластиковых креплений (кронштейнов).
В комплект входят 2 кронштейна и 4 самореза.
Для установки модема прикрепите кронштейны с
помощью саморезов к отверстиям на корпусе
модема (2 самореза на одно крепление).
4. Крепление V: монтаж на стандартную
DIN-рейку шириной 35 мм с помощью одного
пластикового крепления (кронштейна) на боковой
стороне корпуса. В комплект входят 1 кронштейн
и 2 самореза. Чтобы установить модем на DIN-
рейку, прикрепите кронштейн с помощью
саморезов к отверстиям на корпусе.
5. Крепление R: монтаж на стандартную
DIN-рейку шириной 35 мм с помощью
металлической пластины с фиксатором на
корпусе модема.
Монтаж модемов в пластиковом исполнении
Для модемов в пластиковом исполнении возможно только монтажное крепление типа H.
1. Крепление H: монтаж на стандартную
DIN-рейку шириной 35 мм с помощью двух
пластиковых креплений (кронштейнов).
В комплект входят 2 кронштейна и 4 самореза.
Для установки модема прикрепите кронштейны с
помощью саморезов к отверстиям на корпусе
модема (2 самореза на одно крепление).
22
Тел.: +7 (495) 950-58-95 e-mail: post@teleofis.ru
