7.1.2 Чтобы разжечь горелку стола, необходимо:
1) нажать на ручку крана и повернуть против хода часовой стрелки до
метки на панели управления, указывающей максимальное открытие кра;
на (рис. 6)
2) одновременно к отверстиям горелки стола поднести зажженную
спичку или включить кнопку электророзжига, для плит с электророзжи;
гом (исп.04,05,06,07,14).
7.1.3 Регулировка интенсивности горения производится дальнейшим
поворотом ручки крана против хода часовой стрелки ; при этом не должно
произойти случайное погасание горелки. При повороте до упора горелка
будет работать на минимальном пламени.
Чтобы выключить горелку, необходимо повернуть ручку крана по ходу
часовой стрелки до упора.
7.1.4 При погасании пламени горелки (по любой причине) необходимо
закрыть кран и предпринять попытку повторного зажигания не ранее чем
через 1 минуту.
7.1.5 После зажигания пламя горелки должно быть стабильным. До;
пускается легкий отрыв пламени во время зажигания, но через 60 секунд
пламя должно стабилизироваться.
При переводе ручки крана в положение «малое пламя» не должно про;
исходить проскока или затухания пламени горелки.
7.2 Пользование духовкой.
7.2.1 Перед первичным пользованием духовкой, её необходимо про;
греть в течение получаса для удаления различных запахов.

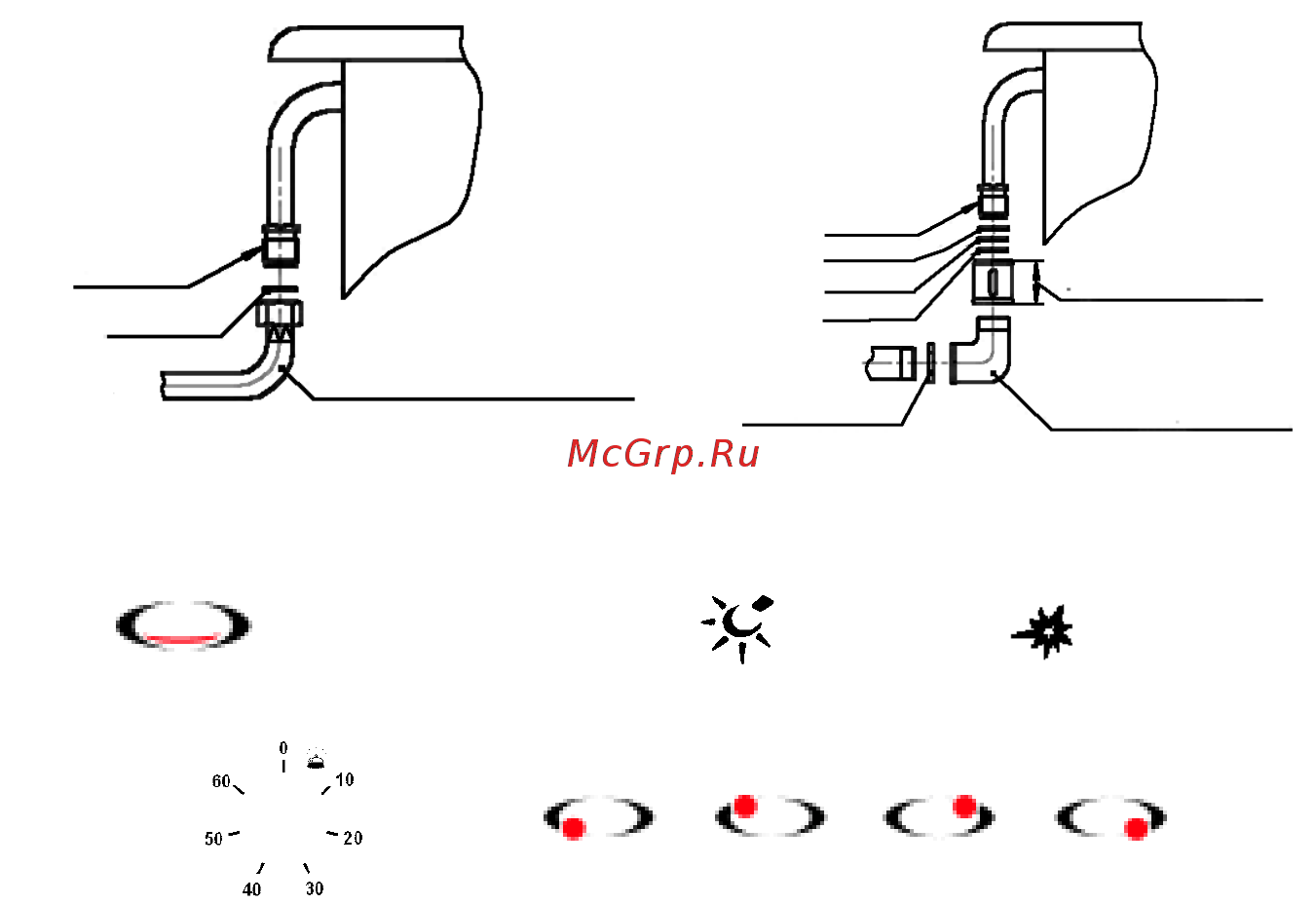

Условные обозначения на панели управления плиты
Таймер
Горелка духовки Подсветка Электророзжиг
Горелки стола
Рис . 5
левая
передняя
левая
задняя
правая
задняя
правая
передняя
Рис. 3
Рис. 4
G 1/2”
фильтр
фильтр
G 1/2”
рукав присоединительный
гибкий с накидной гайкой
30 max
Муфта короткая 15
ГОСТ 8954*75
Угольник G 1/2
90
0
*2*15 ГОСТ 8946*75
контргайка 15
ГОСТ 8968*75
прокладка
прокладка
7 ПОРЯДОК РАБОТЫ
7.1 Включение горелок стола.
7.1.1 Расположение горелок стола и условное обозначение показаны на
рис. 5.
