Português/
1. Puxe o painel dianteiro para fora.
2. Remova a cobertura da baía da unidade de 5,25".
3. Insira o dispositivo de 5,25" e aparafuse.
4. Deslize o dispositivo de 5,25" para a baía da
unidade, para bloquear o dispositivo.
Nota: Pressione o mecanismo de 5,25" sem utilizar
ferramentas para desbloquear o dispositivo.
繁體中文 /
1. 拉面板底部，將面板從機殼本體拆下。
2. 移除5.25”擴充槽檔板
3. 插入5.25”裝置並用螺絲鎖上。
4. 將5.25”裝置至適當的位置
注意: 如需移除5.25”裝置，先按壓5.25”無螺機機構，
再將5.25”裝置往前推出。
简体中文 /
1. 拉出前面板。
2. 移除5.25”槽盖
3. 插入5.25”装置并用螺丝锁上。
4. 将5.25”设备滑入驱动器槽
注意: 如需移除5.25”设备，先按压5.25”免用工具机械
装置，再将5.25”设备往前推出
日本語 /
1. 前面パネルを引き出します。
2. 5.25”ドライブベイのカバーを取り外します。
3. 5.25”デバイスを挿入し、ねじで締め付けます。
4. 5.25”デバイスをドライブベイにスライドさせてデ
バイスをロックします。
注: 5.25”工具不要メカニズムを押してデバイスをア
ンロックします。
Русский /
1. Снимите переднюю панель.
2. Снимите крышку отсека для 5,25-дюймовых
дисководов.
3. Установите 5,25-дюймовое устройство и заф
иксируйте его винтами.
4. Вставьте 5,25-дюймовое устройство в отсек
дисковода для фиксации.
Примечание. Нажмите на не требующий
использования инструментов механизм отсека
для 5,25-дюймовых дисководов, чтобы
разблокировать устройство.

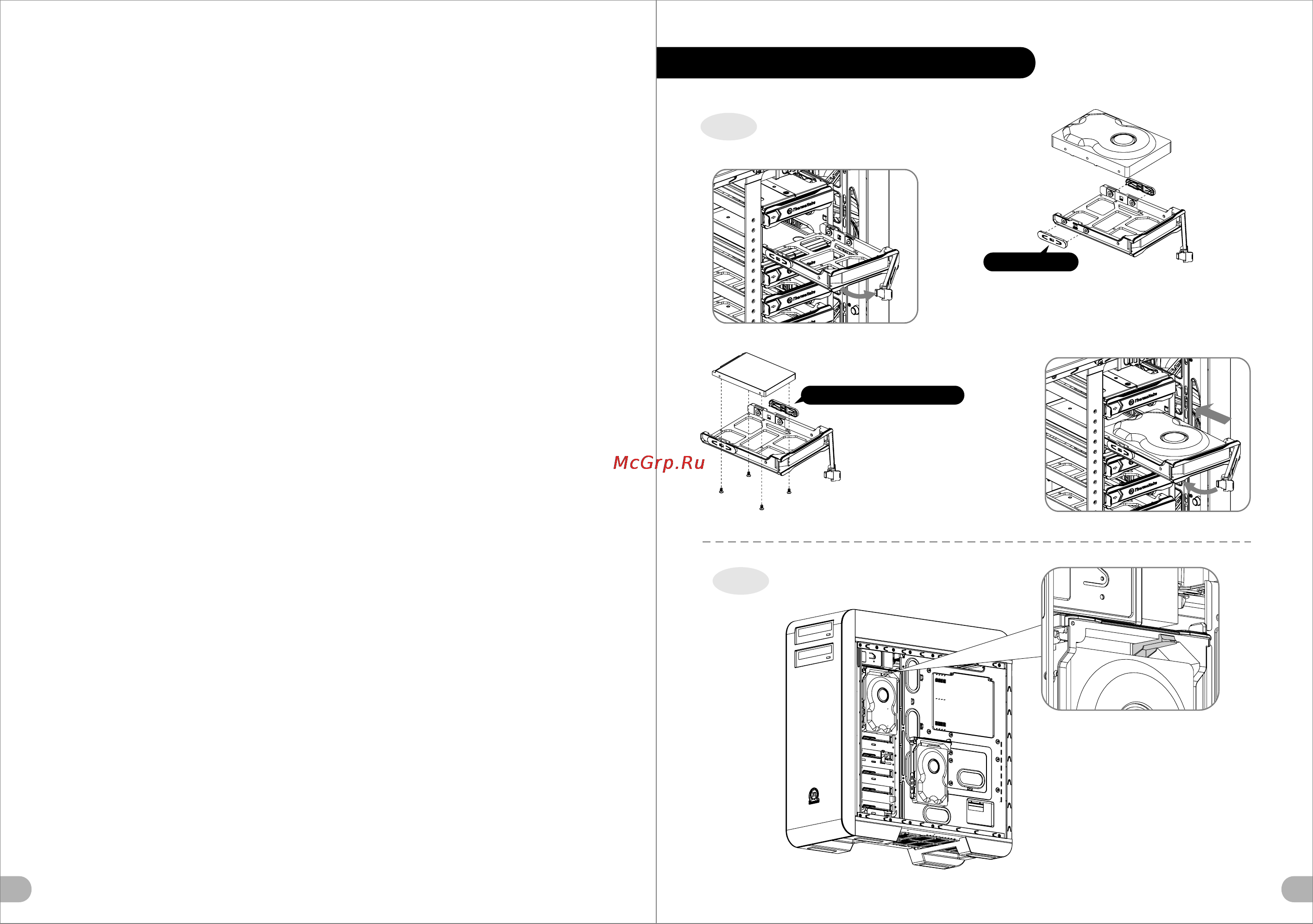

3.5" & 2.5" HDD Installation
For 3.5" HDD: Secure 3.5" HDD from both side of
the HDD tray by locking clips.
For 2.5" HDD: Secure 2.5" HDD
from the bottom of the HDD by
screws.
Locking clips
Remove this locking clip
Type A
Type B
Türkçe /
1. Ön paneli çekerek çıkarın.
2. 5,25" sürücü bölmesi kapağını çıkarın.
3. 5.25” aygıtını yerleştirin ve vidalarla sabitleyin.
4. 5,25” aygıtını kilitlemek için sürücü bölmesinin
içine doğru kaydırın.
Not: Aygıtın kilidini açmak için 5,25” araçsız
mekanizmayı bastırın.
ภาษาไทย /
1. ถอดแผงด้านหน้าออก
2. ถอดฝาปิดช่องไดรฟ์ขนาด 5.25" ออก
3. ใส่อุปกรณ์ขนาด 5.25” เข้าไปแล้วขันสกรูยึดให้แน่น
4. เลื่อนอุปกรณ์ขนาด 5.25"
เข้าในช่องไดร์ฟเพื่อล็อคอุปกรณ์
หมายเหตุ: กดตัวล็อคเครื่องมือขนาด 5.25"
เพื่อปลดล็อคอุปกรณ์
