GSM модемы TELEOFIS серии RX. Руководство по эксплуатации. Ред. 1.1

Модели с двумя интерфейсами RS-232 и RS-485

Модемы с двумя интерфейсами (RS-232 и RS-485) выпускаются в двух модификациях:

• RX108-R4U — модель с гальванической развязкой RS-485.

• RX108-L4U — модель без гальванической развязки RS-485.

Разъёмы для обоих интерфейсов оформлены по типу «разрывного» клеммного соединителя

(Рис.6). Интерфейсы не являются независимыми: в процессе работы модема в один момент

времени передача информации возможна только по одному из интерфейсов. Описание разъёмов

представлено в Таблице 4.

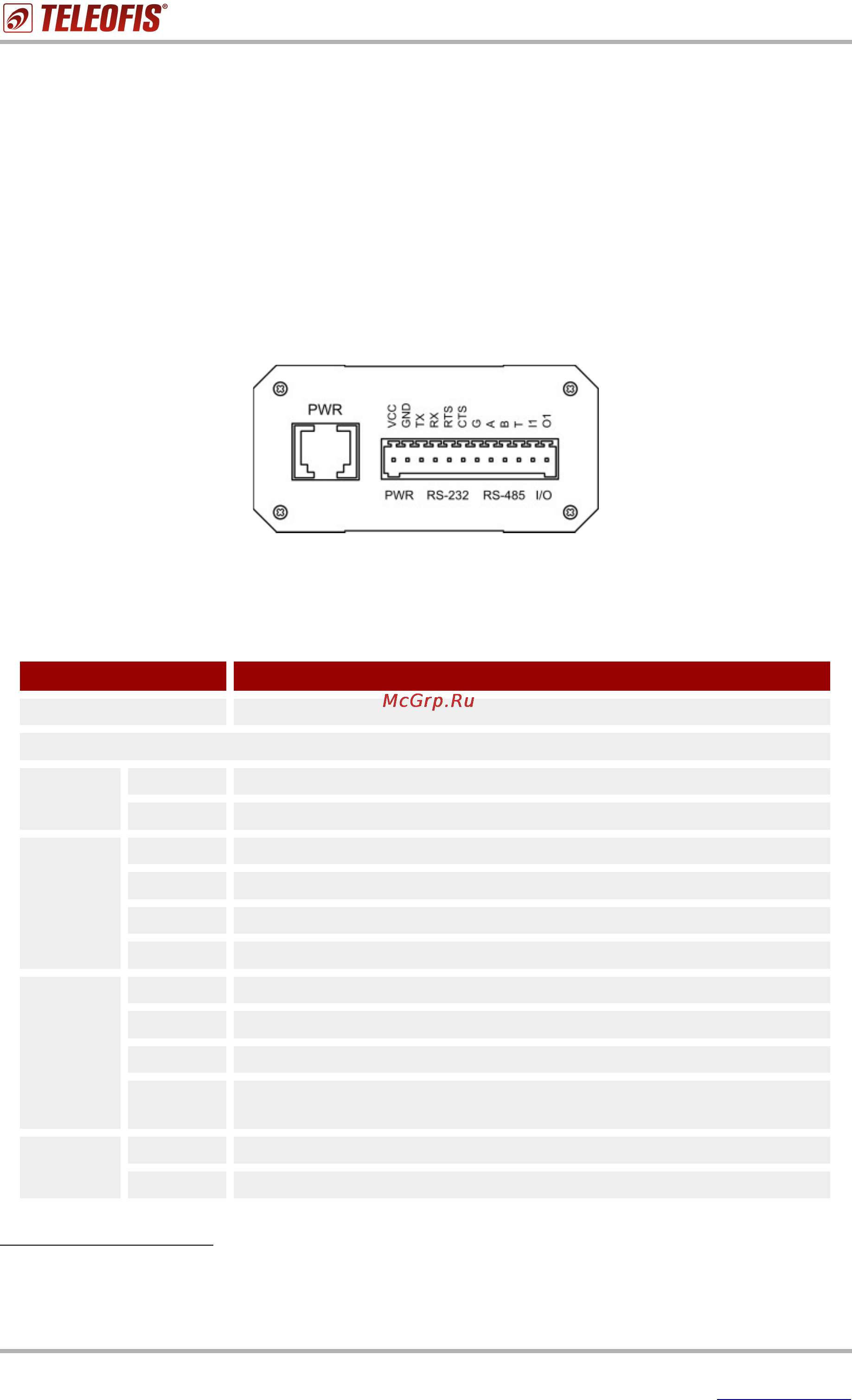

Рис.6. Модемы с интерфейсами RS-232 и RS-485 (металлическое исполнение).

Интерфейсные разъёмы.

Таблица 4. Модемы RX с двумя интерфейсами (металлическое исполнение). Описание разъёмов.

Разъём (контакт) Назначение

PWR Разъём RJ-12 для подключения источника питания.

Контакты клеммного соединителя

PWR

1 (VCC) Положительный вход внешнего питания.

2 (GND) Земля.

RS-232

3 (TX) Выход “TX” данных интерфейса RS-232.

4 (RX) Вход “RX” данных интерфейса RS-232.

5 (RTS) Выход “RTS” данных интерфейса RS-232.

6 (CTS) Вход “CTS” данных интерфейса RS-232.

RS-485

7 (G) Экран линии RS-485 (подключается при необходимости).

8 (A) Сигнал “A+” линии RS-485.

9 (B) Сигнал “B-” линии RS-485.

10 (T) Вывод встроенного терминального резистора

(для подключения контакт необходимо замкнуть с выводом №9, сигнал “B-”)

I/O

11 (I1) Вход типа “сухой контакт” IN1 (GPIO_04 GSM модуля).

12 (O1) Выход типа “верхний ключ” O1 (GPIO_06 GSM модуля).

2 Подача питания на модем предусмотрена через разъём RJ-12, а также через контакты клеммного

соединителя №1 (VCC) и №2 (GND).

3 Для подключения сигнальной земли RS-232 используйте контакт №2 (GND).

4 Для подключения сигнальной земли I1/O1 используйте контакт №2 (GND).
