GSM модемы TELEOFIS серии RX. Руководство по эксплуатации. Ред. 1.1
Таблица 1. Модемы с интерфейсом RS-232 (металлическое исполнение). Описание разъёмов.
Разъём (контакт) Назначение
PWR Разъём RJ-12 для подключения источника питания.
RS-232 Разъем DB9-F для подключения интерфейсного кабеля RS-232.
Клеммные разъемы для подключения дополнительных линий ввода-вывода
I/O
G Земля для подключения внешних датчиков и устройств.
O1 Выход типа “открытый коллектор” (GPIO_06 GSM модуля).
I1 Вход типа “сухой” контакт IN1 (GPIO_04 GSM модуля).
Модели с интерфейсом RS-485
Модели с интерфейсом RS-485 представлены в двух модификациях:
• RX108-R4 — модель с гальванической развязкой.
• RX108-L4 — модель без гальванической развязки.
Внешний вид разъёма представлен на Рис.4. Описание разъёмов приведено в Таблице 2.

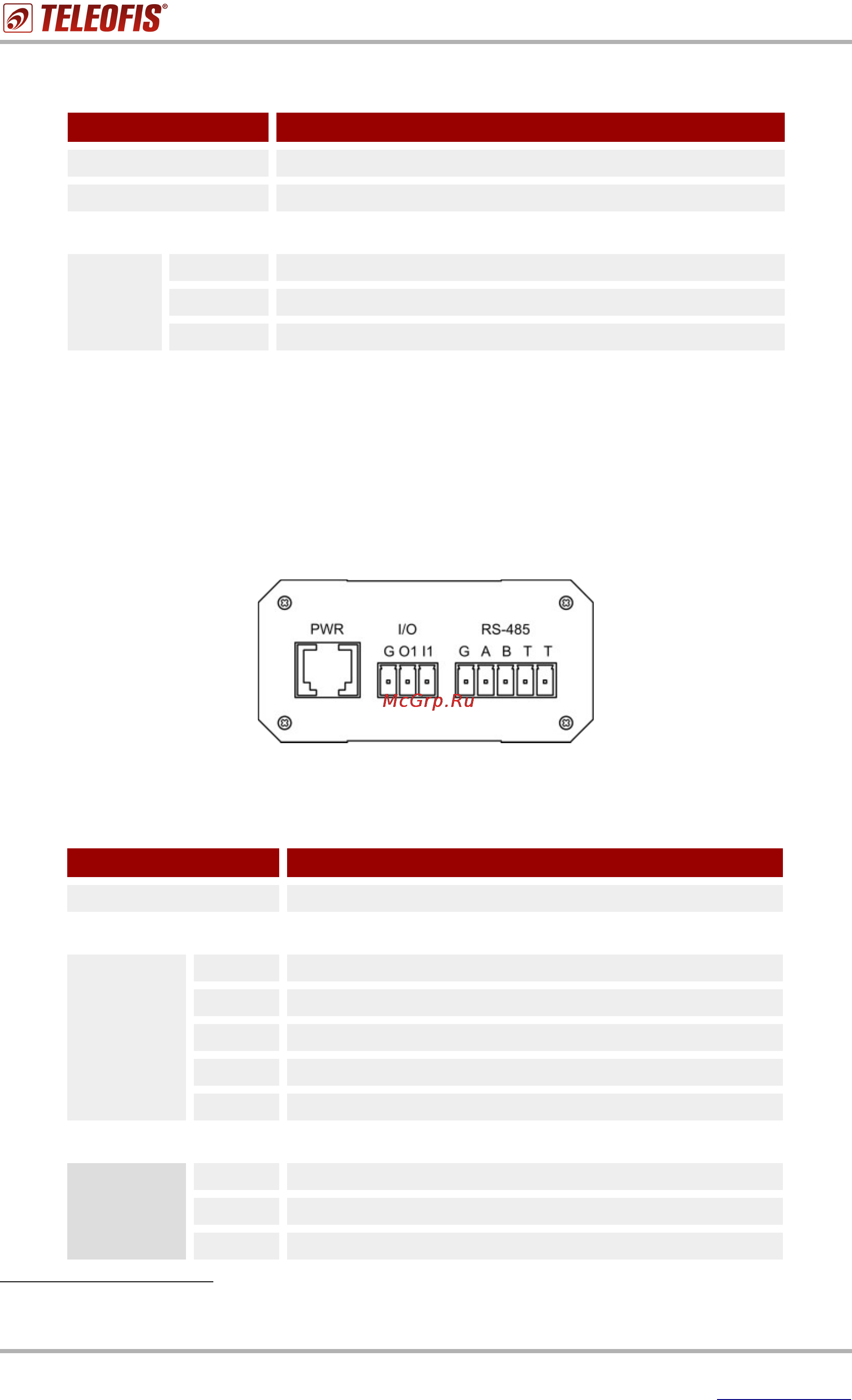

Рис.4. Модемы с интерфейсом RS-485 (металлическое исполнение). Интерфейсные разъёмы.
Таблица 2. Модемы RX с интерфейсом RS-485 (металлическое исполнение). Описание разъёмов.
Разъём (контакт) Назначение
PWR Разъём RJ-12 для подключения источника питания.
Разъём основного интерфейса RS-485
RS-485
G Экран линии RS-485 (подключается при необходимости).
A Сигнал “A+” линии RS-485.
B Сигнал “B-” линии RS-485.
T
1
Вывод 1 встроенного терминального резистора 120 Ом.
T
1
Вывод 2 встроенного терминального резистора 120 Ом.
Клеммные разъемы для подключения дополнительных линий ввода-вывода
I/O
G Земля для подключения внешних датчиков и устройств.
O1 Выход питания.
I1 Вход типа “сухой контакт” IN1 (GPIO_04 GSM модуля).
1 Терминальный резистор подключается в линию при замыкании между собой контактов, обозначенных
как “T”.
9
