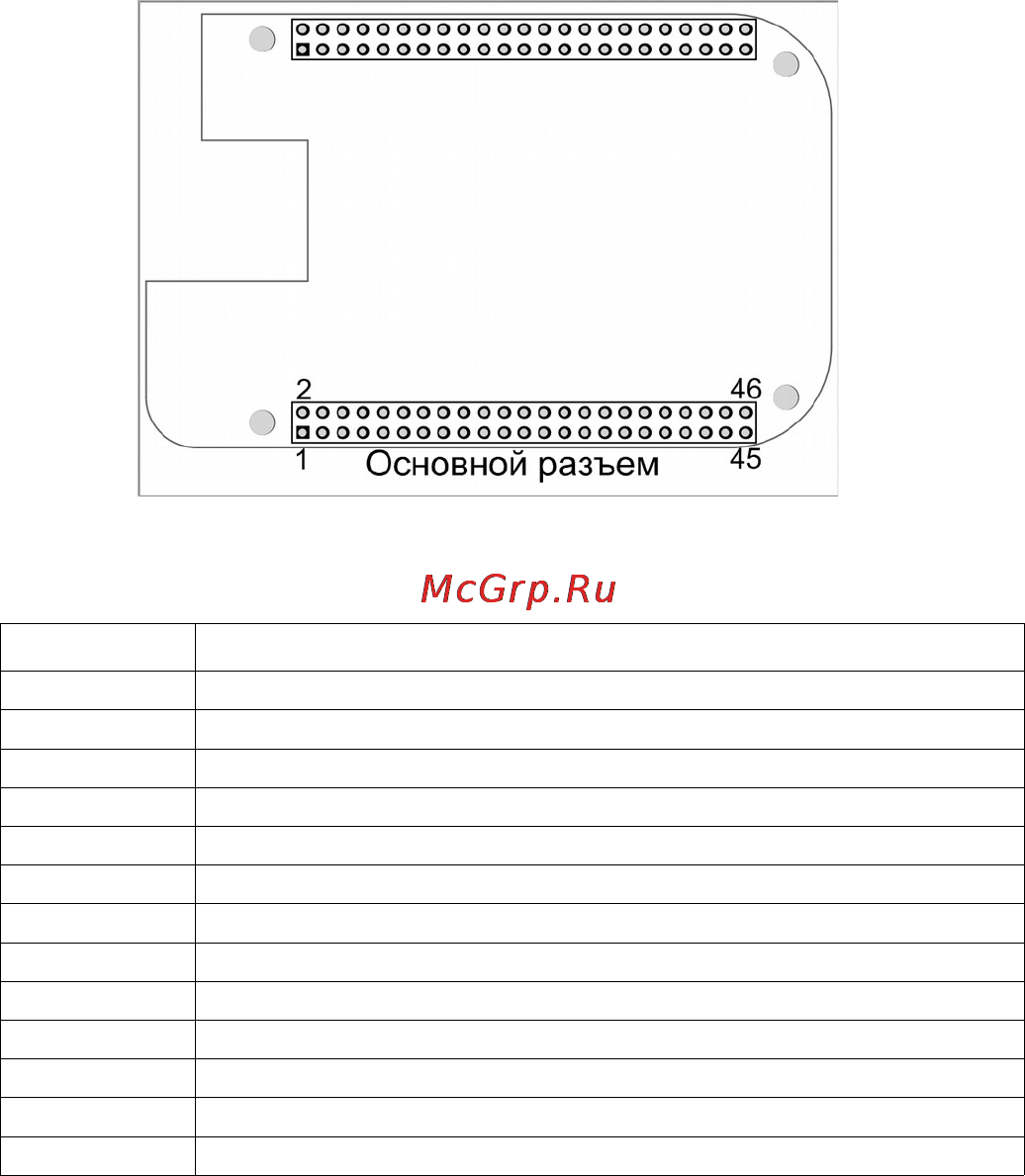

Схема расположения разъёмов RX102-R4 (OEM 3.3V)
Описание контактов штыревого разъема PLD-46
№ контакта Назначение
1
Земля
2
Земля
3-4
Положительный вход внешнего питания интерфейса (3.3В) *
5-6
Положительный вход внешнего питания устройства (5В) *
7-14
Не используются
15
Вход управления питанием устройства **
16-22
Не используются
23
Сброс модема ***
24
Вход «RX»данных интерфейса UART
25
Не используется
26
Выход «TX»данных интерфейса UART
27-42
Не используются
43-46
Земля
* Для работы устройства необходимо подать напряжение одновременно
на оба входа: 3-4 и 5-6.
** Вход управления подтянут к цепи питания 5В. Для отключения питания
необходимо подать на вход напряжение, соответствующее логическому 0
(<0,8В).
*** Для перезагрузки модема необходимо подать на контакт напряжение,
соответствующее логической 1 (2,25В — 6,5В).
Предустановленные настройки:
Предустановленный Python-скрипт «WDT_10m» - выполняет
перезагрузку модема в случае зависания GSM модуля в течение 10
минут, а также безусловно — каждые 24 часа.
• AT#SLED=2,10,10 – установка режима работы индикатора NET
• AT+IPR=9600 – скорость интерфейса UART
• ATS0=1 – автоответ после первого звонка
• ATE0 – отключение эха при вводе команд
• AT&K0 – отключение управления потоком
Комплектация:
• GSM модем TELEOFIS RX102-R4 (OEM 3.3V)
• Паспорт устройства с гарантийным талоном
• Упаковка
Модель и серийный номер:
Внимание! GSM-модем RX102-R4 (OEM 3.3V) не предназначен
для бытового использования. Монтаж и эксплуатация модема
должны производиться квалифицированным персоналом в
соответствии со всеми инструкциями завода-изготовителя и
нормами действующего законодательства.
