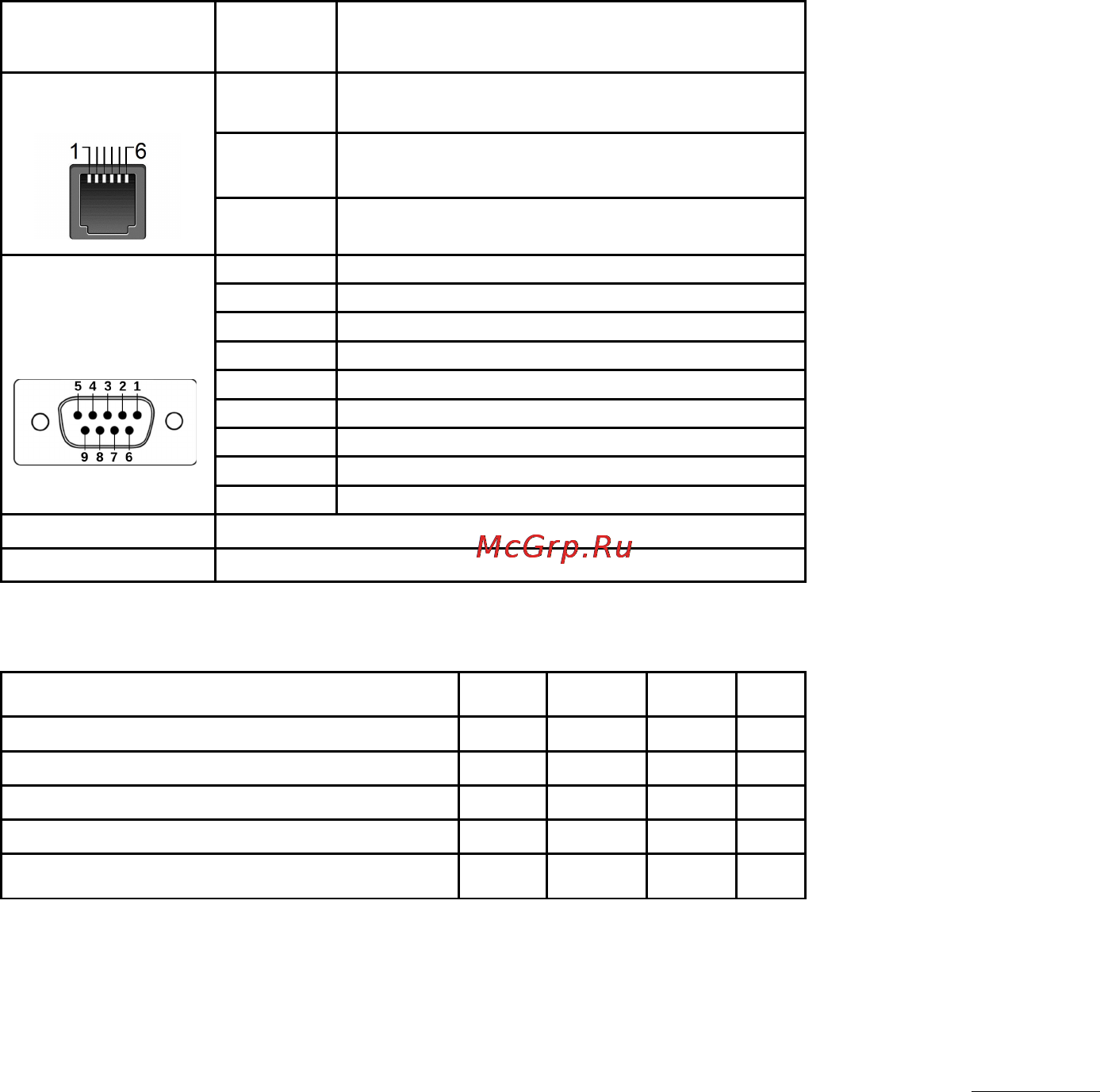

Описание контактов внешних разъёмов
Обозначение
разъёма
Номер
контакта
Назначение
PWR
(разъем RJ-12)
1 Положительный вход внешнего питания
2,3,4,5 Не используется
6 Земля
RS-232
(разъём DB9-F)
1 Выход “DCD”
2 Выход “TX”
3 Вход “RX”
4 Вход “DTR”
5 Сигнальная земля “GND”
6 Выход “DSR”
7 Вход “RTS”
8 Выход “CTS”
9 Выход “RING”
ANT MAIN
Разъём типа SMA для подключения основной антенны
ANT RX DIV
Разъём типа SMA для подключения дополнительной антенны
Дополнительные характеристики
Параметр Min Nom Max Ед.
Напряжение питания, постоянное (Uпит.) 7 12 30 В
Потребляемый ток (при Uпит=12В) 200 400 мА
Напряжение питания, от USB 4,5 5 5,5 В
Потребляемый ток, от USB 400 500 мА
Рабочая температура -40 65
°C
Модель и серийный номер:
Сфера применения:
• Высокоскоростной мобильный 4G доступ в Интернет, в том
числе, в местах с плохо развитыми кабельными сетями
• Скоростная передача больших объёмов данных (файлов,
видеопотоков)
• Платёжные терминалы, банкоматы, вендинг
Комплектация:
• 4G модем TELEOFIS RX500-R4
• Комплект креплений на DIN-рейку (исполнение H )
• Резиновые приборные ножки (исполнение S)
• Паспорт устройства с гарантийным талоном
• Упаковка
Краткое руководство по установке модема:
1. Установите SIM карту(-ы) в слот SIM1 и/или SIM2,
предварительно отключив PIN-код.
2. Подключите GSM антенну к основному разъёму ANT MAIN.
При необходимости, для улучшения качества сигнала,
подключите дополнительную антенну к разъёму ANT RX DIV.
3. Запустите файл установки драйвера.*
4. Во время установки программы следуйте инструкциям на
экране.
5. После установки драйверов подключите модем к ПК c
помощью USB кабеля. Устройство готово к использованию.
Внимание! 4G модем RX500-R4 не предназначен для
бытового использования. Монтаж и эксплуатация модема должны
производиться квалифицированным персоналом в соответствии со
всеми инструкциями завода-изготовителя и нормами
действующего законодательства.
При сохранении основных параметров производитель
оставляет за собой право вносить изменения в те или иные узлы и
детали изделия без предварительного уведомления потребителя.
* Полную инструкцию к модему RX500-R4 и драйверы Вы можете найти на нашем сайте
www.teleofis.ru
