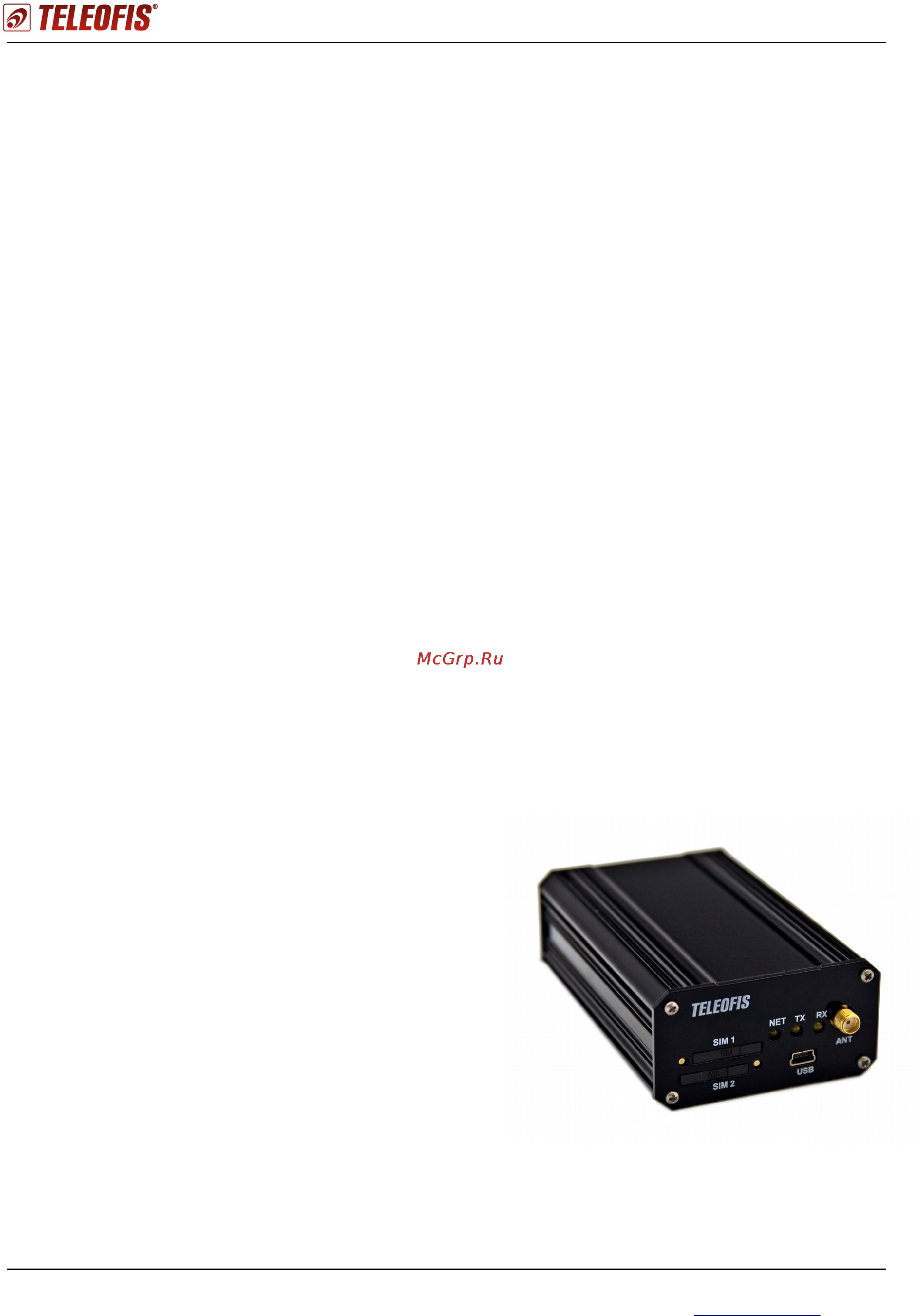

GPRS/3G терминалы TELEOFIS WRX (v4.x). Руководство по эксплуатации.
Ред. 2.4
1. Описание изделия
1.1. Назначение устройства
GPRS/3G терминал TELEOFIS серии WRX - коммуникационное оборудование,
предназначенное для организации беспроводного обмена данными между устройствами
в системах дистанционного мониторинга и диспетчеризации. В качестве основного
канала передачи данных используется технология GPRS/3G и TCP/IP. Дополнительно
поддерживается возможность обмена данными по резервному голосовому CSD-каналу.
Терминалы оснащены стандартными промышленными интерфейсами RS-232,
RS-485 или RS-422, и дополнительным интерфейсом USB 2.0 для удобной настройки
параметров работы через компьютер (ПК). Встроенный процессор серии STM32F102
обеспечивает «прозрачный» обмен данными между узлами системы и широкие
возможности управления удалёнными устройствами.
Области применения:
Терминалы WRX находят широкое применение в автоматизированных системах
контроля и управления объектами и технологическими процессами:
• в системах коммерческого учета энергоресурсов (электроэнергия, газ, вода,
тепло).
• в системах управления удалённым оборудованием (насосами, скважинами,
вентиляционным оборудованием, отопительной установкой и др.)
• для организации непрерывного контроля состояния охраняемых объектов (дверей,
окон, замков, люков), технологических параметров (температуры, влажности
воздуха, давления, освещения, уровня воды в емкостях) и оперативного
оповещения об аварийных ситуациях на объектах с помощью SMS.
• в транспортных, охранных и противопожарных системах.
Основные функции устройства:
• организация прозрачного канала передачи
данных между удалённым узлом сети
TCP/IP и подключённым локально
оборудованием.
• поддержка двух режимов работы:
TCP-клиент и TCP-сервер.
• контроль валидности текущего соединения
TCP/IP и доступности сети Internet
• поддержка резервного канала связи через
CSD соединение.
• поддержка служебного канала связи по
TCP/IP для удаленной настройки,
обновления ПО и чтения лог-сообщений.
7
