Комплектация:

• GPRS-терминал TELEOFIS WRX708-R4 v.4.3

• Ответные части разъёмов I/O и RS485

• Комплект креплений

• Паспорт устройства с гарантийным талоном

• Упаковка

Типы монтажных креплений:

GPRS-терминал WRX708-R4 может поставляться с различными

вариантами монтажных креплений. Тип крепления определяется

дополнительным кодом-буквой в названии модели терминала:

• Комплект креплений на стену (исполнение T)

• Одинарное крепление на DIN-рейку (исполнение V)

• Двойное крепление на DIN-рейку (исполнение H)

• Металлическое крепление на DIN-рейку (исполнение R)

• Резиновые приборные ножки (исполнение S)

Модель и серийный номер:

Внимание! Монтаж и эксплуатация терминала WRX708-R4 v.4.3

должны производиться квалифицированным персоналом в

соответствии со всеми инструкциями завода-изготовителя и

нормами действующего законодательства.

При сохранении основных параметров производитель оставляет

за собой право вносить изменения в те или иные узлы и детали

изделия без предварительного уведомления потребителя.

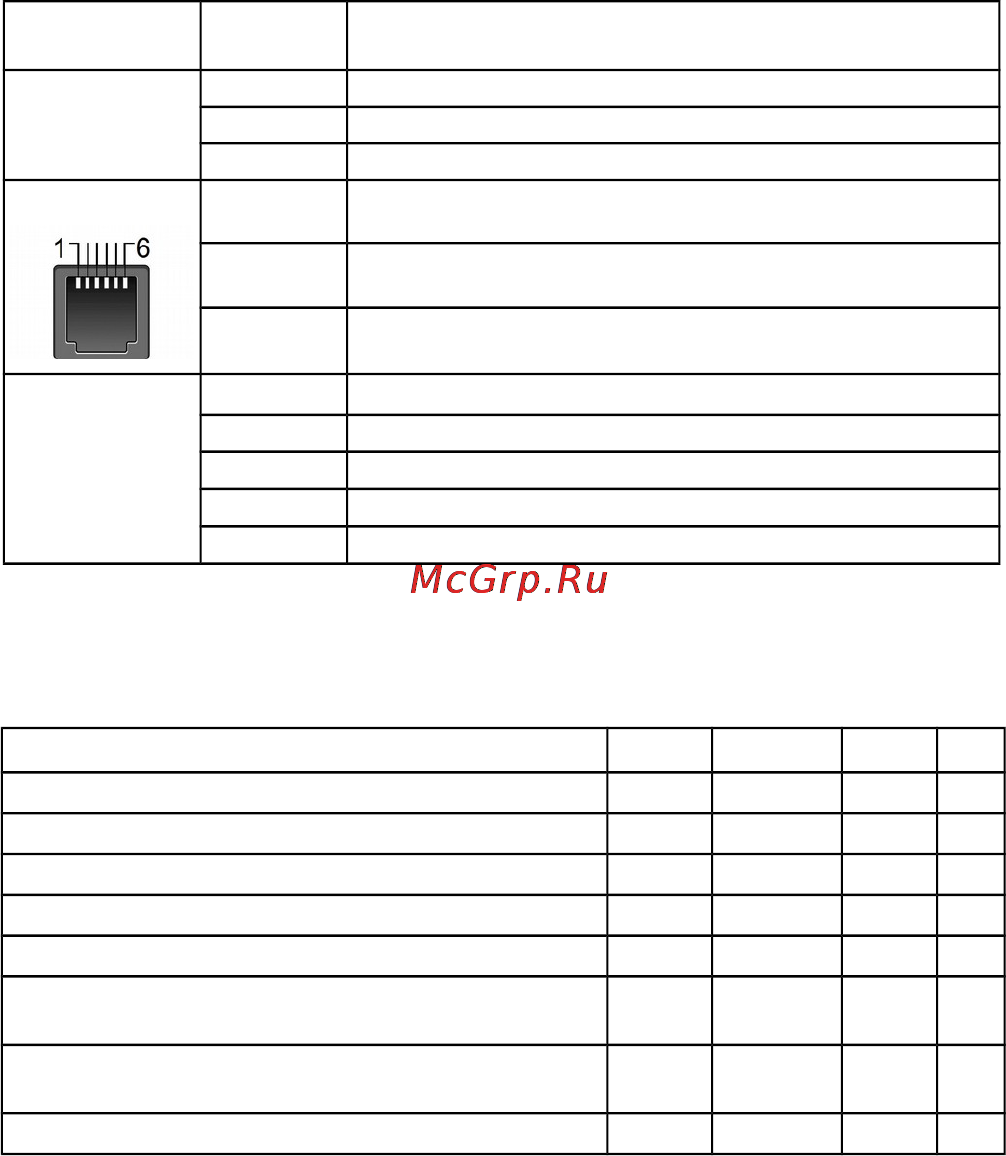

Описание контактов разъёмов

Обозначение

Номер

контакта

Назначение

I/O

1 (G)

Земля

2 (O1)

Выход 7-30В для питания внешних устройств

3 (I1)

Вход типа «АЦП»

PWR

Положительный вход внешнего питания

2,3,4,5

Не используется

Земля

RS-485

1 (G)

Экран линии RS-485 (подключается при необходимости)

2 (A)

Сигнал «А+» линии RS-485

3 (B)

Сигнал «B-» линии RS-485

4 (T)

Вывод 1 встроенного терминального резистора 120 Ом *

5 (T)

Вывод 2 встроенного терминального резистора 120 Ом *

* Для подключения в линию RS-485 терминального резистора необходимо замкнуть

контакты №4 (Т) и №5 (Т) между собой.

Дополнительные характеристики

Параметр Min Nom Max Ед.

Напряжение питания, постоянное, Uпит. 7 12 30 В

Потребляемый ток (при Uпит.=12В) 25 200 400 мА

Напряжение на выходе О1 Uпит.-1 Uпит. -0,5 Uпит. В

Ток на выходе О1** 500 600 мА

Входное измеряемое напряжение I1 0 5 В

Пиковое напряжение изоляционного барьера

RS-485: (1 минута, по UL 1577)

2500 В

Максимальное рабочее напряжение изоляционного

барьера RS-485: (VDE 0884 Part 2)

560 В

Рабочая температура -40 +65 °С

** при использования внешнего блока питания достаточной мощности.

Доступ к конфигурации устройства осуществляется через

интерфейс USB (тип разъема - mini-USB) при помощи специальной

программы настройки «WRX Configuration Tool». Пароль для

доступа к настройкам по умолчанию «0000».

Полную инструкцию к терминалу и программное обеспечение

Вы можете найти на сайте www.teleofis.ru
