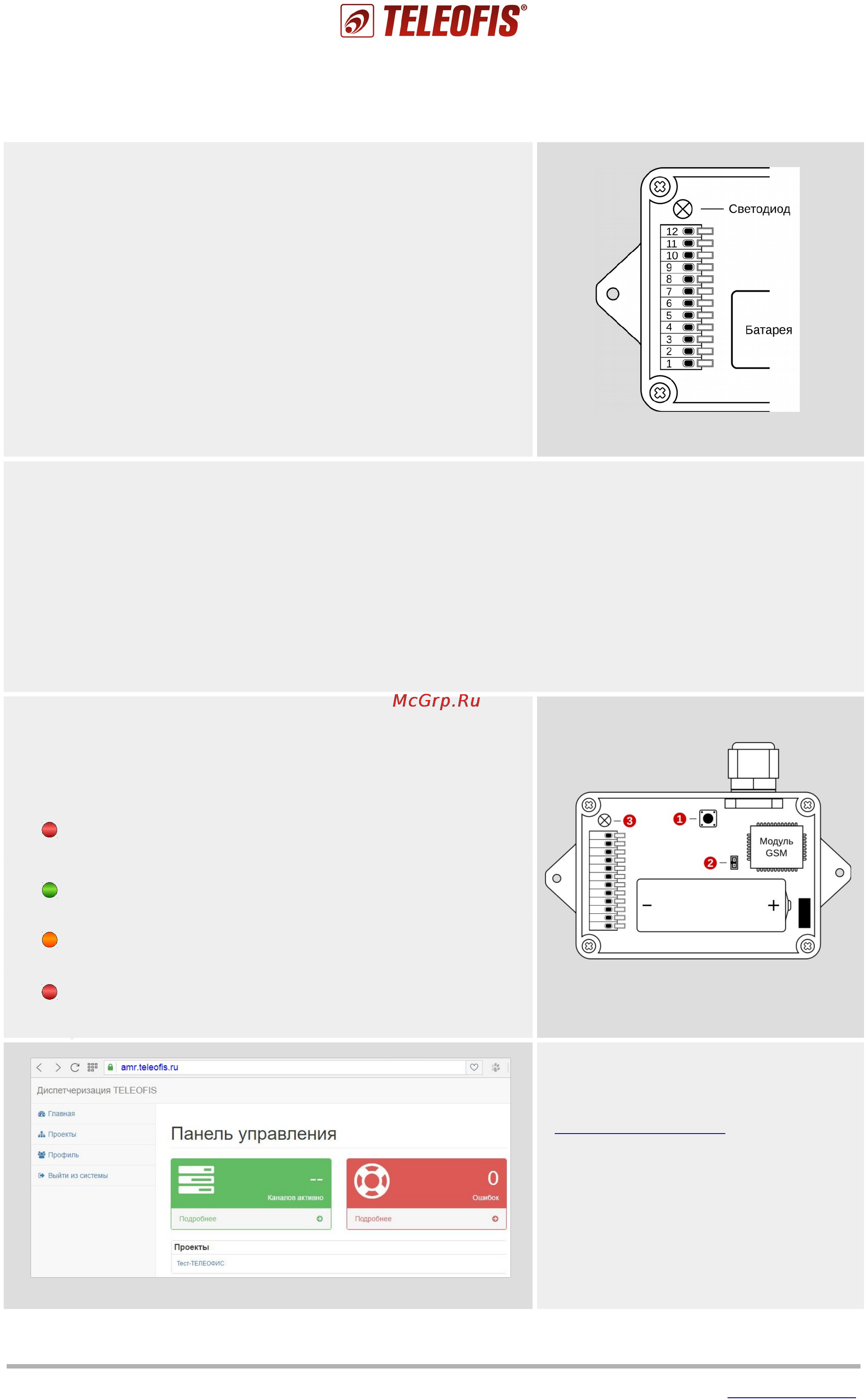

Краткая инструкция по подключению и настройке

УСПД RTU102/RTU102m

Шаг 1. Подключите приборы учёта к УСПД.

Снимите верхнюю крышку УСПД, открутив 4 винта на корпусе.

Открутите гайку гермоввода и наденьте ее на кабель счётчика.

Заведите кабель в отверстие гермоввода и подключите провода

к соответствующим контактам клеммника (Рис.1):

• 1, 2 — контакты счётного входа 1.

• 3, 4 — контакты счётного входа 2.

• 5, 6 — контакты счётного входа 3.

• 7, 8 — контакты счётного входа 4.

После подключения всех проводов плотно закрутите

гермоввод.

Рис.1

Шаг 2. Проведите обучение (при необходимости).

Обучение — автоматическая настройка порогов срабатывания УСПД в соответствии с параметрами счётных

выходов приборов учёта. Подробное описание процесса обучения см. в полном руководстве по эксплуатации.

• Обучение НЕ ТРЕБУЕТСЯ проводить: если прибор учёта не оснащен цепью NAMUR; вы не

планируете проводить контроль целостности шлейфа; либо если пороги срабатывания вам

известны.

• Обучение ТРЕБУЕТСЯ провести: если прибор учёта оснащен цепью NAMUR и вы планируете

осуществлять контроль целостности шлейфа.

Шаг 3. Включите питание УСПД —

установите на штыревой разъём питания “X2” (2)

прилагаемую в комплекте перемычку (”джампер”).

Изменения цвета индикатора (3) при включении УСПД:

Рис.2

Индикатор горит красным цветом (от неск. мс до 8 сек):

происходит тестирование внутреннего состояния ПО.

Индикатор мигает зелёным цветом: происходит

регистрация в сети GSM.

Индикатор мигает оранжевым цветом: устройство

зарегистрировалось в сети GSM.

Индикатор мигает красным: установлено соединение

с сервером, идёт приём-передача данных.

Рис.3

Шаг 4. Авторизуйтесь на сервере

диспетчеризации

http:// amr.teleofis.ru

(введите логин и пароль, полученные в

письме при регистрации прибора).
