3G роутер TELEOFIS RTU968. Краткое руководство пользователя. Ред. 2.0
1.3. Внешний вид
Конструктивно модем выполнен в металлическом корпусе с классом защиты IP30. Описание кнопок
и разъёмов на корпусе устройства представлено на Рис.2 и в Таблице 2.

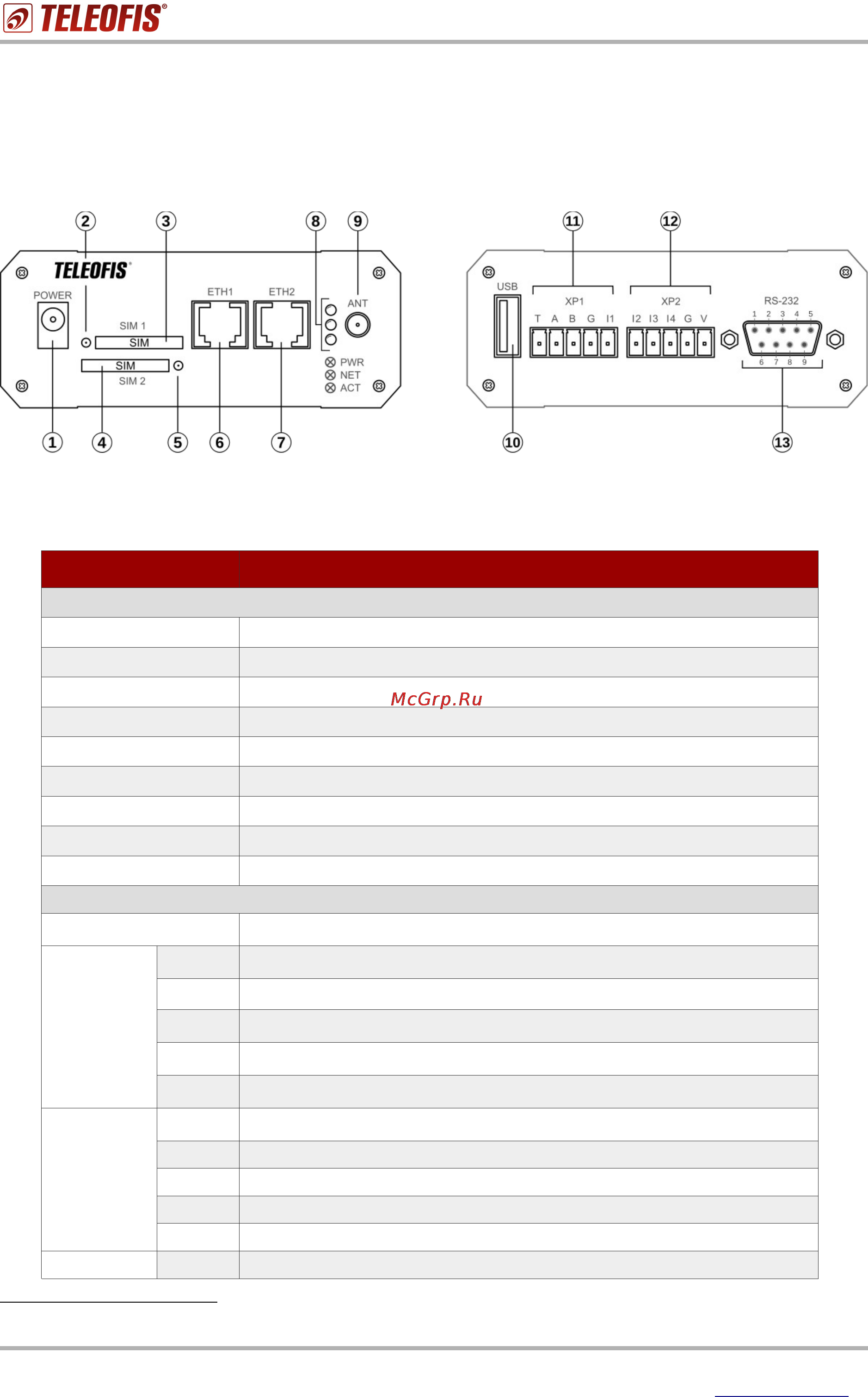

Рис.2. Роутер RTU968.Внешний вид устройства.
Таблица 2. Описание контактов и разъёмов модема RX608-L4U. Вид спереди.
Обозначение Описание
Внешний вид с лицевой стороны
1 Разъём DC Power Male Jack для подключения питания (POWER)
2 Кнопка для извлечения SIM-карты 1
3 Слот (разъём-держатель) SIM-карты 1 (SIM 1)
4 Слот (разъём-держатель) SIM-карты 2 (SIM 2)
5 Кнопка для извлечения SIM-карты 2
6 Порт Ethernet1 (LAN/WAN 10/100 Мбит/с), разъём RJ-45 (ETH1)
7 Порт Ethernet2 (LAN/WAN 10/100 Мбит/с), разъём RJ-45 (ETH2)
8 Светодиодные индикаторы (сверху вниз: PWR, NET, ACT)
9 Разъём SMA-F для подключения GSM/3G антенны (ANT)
Внешний вид с обратной стороны
10 Разъём USB 2.0, тип A (USB)
11
Клеммный
разъём
XP1
T Вывод встроенного терминального резистора
2
A Сигнал "А+" линии RS-485
B Сигнал "B-" линии RS-485
G Экран линии RS-485 (подключается при необходимости)
I1 Универсальная линия ввода-вывода 1
12
Клеммный
разъём
XP2
I2 Универсальная линия ввода-вывода 2
I3 Универсальная линия ввода-вывода 3
I4 Универсальная линия ввода-вывода 4
G Земля
V Положительный вход внешнего питания
13 RS-232 9-контактный разъём DB-9M интерфейса RS-232
2 Для подключения терминатора вывод “T” необходимо замкнуть с выводом B (сигнал “B-” RS-485 ).
