Переключение SIM-карт в роутерах GTX300-S 912BC

В роутерах GTX300-S (Wi-Fi) 912BC установлено два слота для SIM-карт. SIM-карты работают равноценно.

Переключение с одной карты на другую происходит при каждой перезагрузке (переключении питания) роутера.

При отсутствии SIM-карты в слоте, роутер переключается на другую карту. Если SIM-карта не может

зарегистрироваться в сети, происходит работа по алгоритму, заданному скриптом Watchdog (см. Работа

сторожевого таймера).

Работа с 4G антеннами в роутерах GTX400 912BC

В 4G роутерах GTX400 912BC установлено два антенных SMA-разъёма. Антенны могут работать в двух

режимах:

• Работает одна антенна (MAIN), настроенная и на приём, и на передачу (по умолчанию).

• Работают две антенны. Основная (MAIN) работает только на приём (RX), а дополнительная (DIV) – только

на передачу (TX). Антенны желательно разнести в пространстве на максимально возможное расстояние.

Переключение режимов осуществляется при помощи АТ-команд:

1. В Webfig или Winbox откройте меню “New Terminal” (Рис.11).

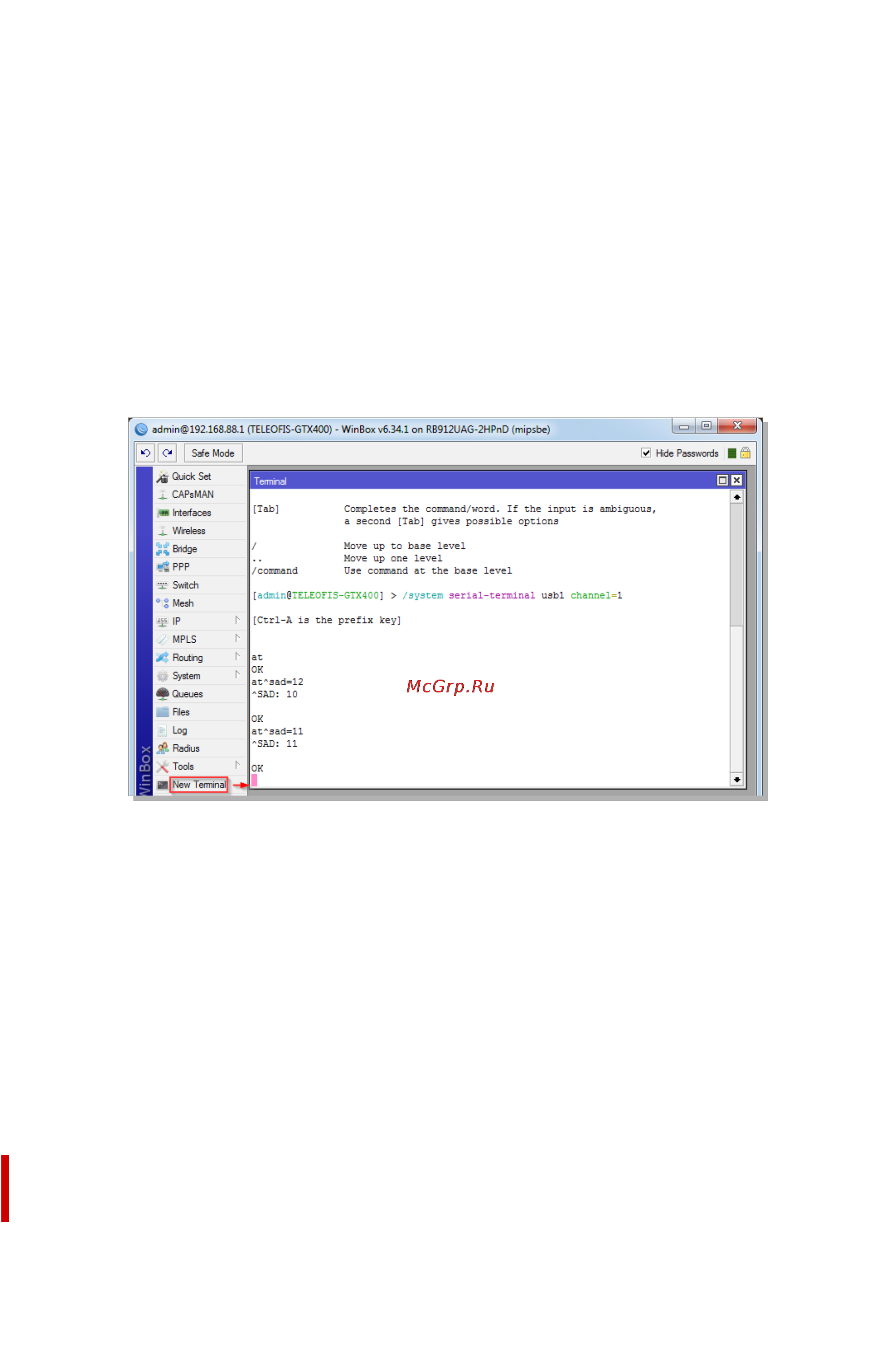

Рис.11. Переключение режимов работы антенн.

2. В окне терминала для подключения к модему через Info-канал роутера (канал 1) введите команду:

/system serial-terminal usb1 channel=1

3. Подайте команду “AT” для получения ответа от модема (“OK”). Далее для того, чтобы узнать, на какой

режим настроены антенны, введите команду:

AT^SAD=12

По умолчанию роутер настроен на работу одной антенны (режим 10). В ответ должен прийти ответ:

^SAD: 10

4. Для переключения антенн в режим работы двух антенн (режим 11), введите команду:

AT^SAD=11

5. Чтобы разорвать связь с терминалом модема, нажмите “CTRL+A”, затем “Q”.

6. Подключите антенну DIV и переподключите питание роутера.

ВНИМАНИЕ!

В режиме разделения сигнала и передачи (работы двух антенн) доступ в Интернет с одной антенной

осуществляться не будет.

Переключение между сетями 2G/3G/4G в роутерах GTX400 912BС

В роутерах GTX400 912BC настроено автоматическое переключение между сетями 2G/3G/4G. Выбрать

конкретный тип сети (диапазон частот) при необходимости можно с помощью AT-команд.

1. В Webfig или Winbox откройте меню “New Terminal”.
