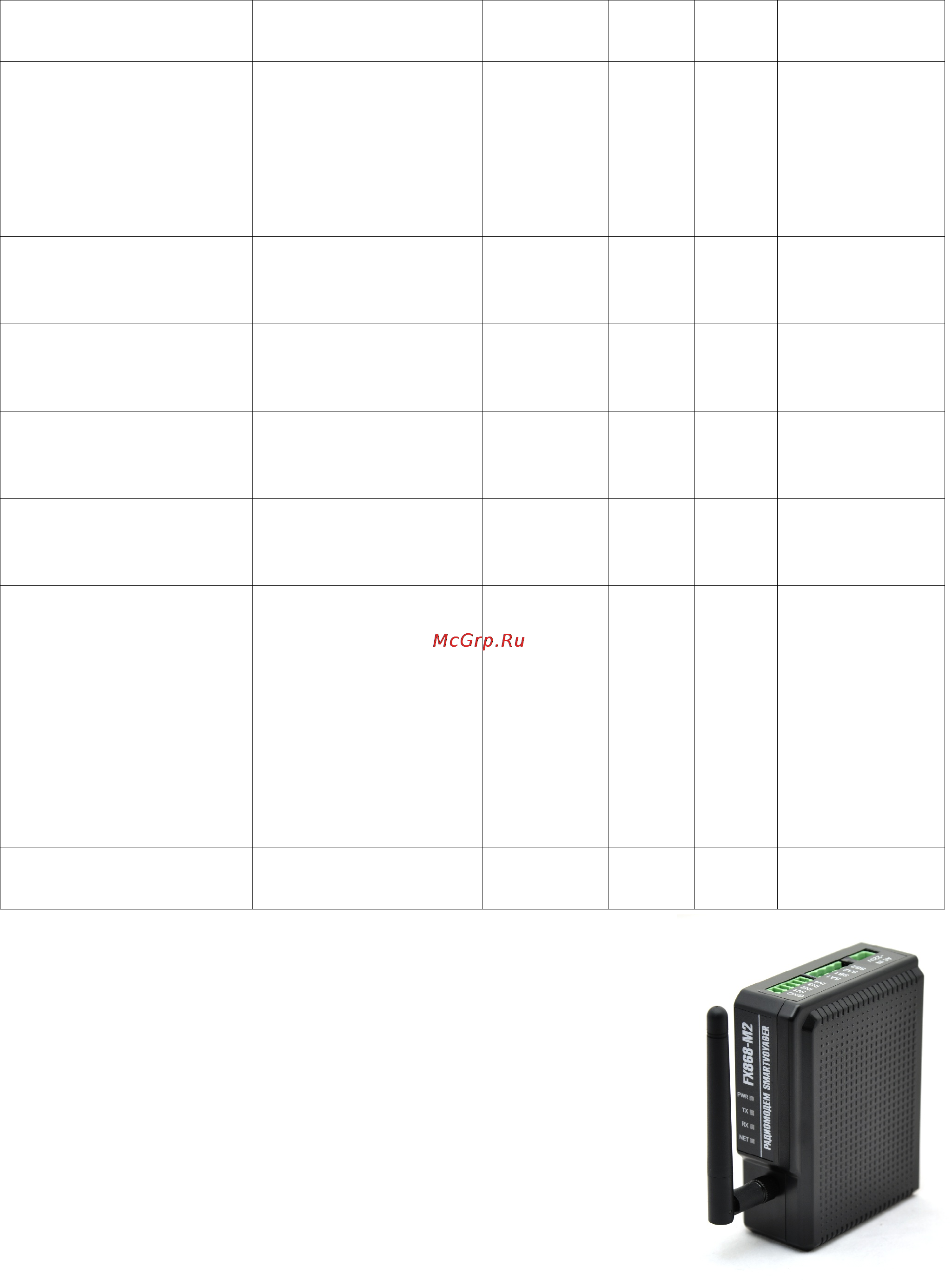

Введение
Ознакомление с настоящим руководством необходимо для правильного использования
устройств беспроводной передачи данных серии FX868. Данный документ распространяется на
приведённые ниже модификации устройств.
Наименование Функциональность Интерфейс Входы ВыходыПитание
FX868-M2-100.01-UNX Оконечное устройство
с функциями УСПД
RS232: 1 с.к.: 4 реле: 2 ~220В
или
+9..14В
FX868-M2-200.01-UNX Оконечное устройство
с функциями УСПД
RS232: 1 АЦП: 4 реле: 2 ~220В
или
+9..14В
FX868-M2-100.02-UNX Оконечное устройство
с функциями УСПД
RS485: 1 с.к.: 4 реле: 2 ~220В
или
+9..14В
FX868-M1-100.01-UNX Оконечное устройство
с функцией мастера
прозрачного канала.
RS232: 1 с.к.: 4 реле: 2 ~220В
или
+9..14В
FX868-С2-100.01-UNX Координатор сети с
функцией УСПД
RS232: 1 с.к.: 4 реле: 2 ~220В
или
+9..14В
FX868-С1-100.01-UNX Координатор сети с
функцией мастера
прозрачного канала.
RS232: 1 с.к.: 4 реле: 2 ~220В
или
+9..14В
FX868-С1-100.02-UNX Координатор сети с
функцией мастера
прозрачного канала.
RS485: 1 с.к.: 4 реле: 2 ~220В
или
+9..14В
FX868-B1-200.03-INZ Оконечное устройство
с функциями УСПД
RS232: 1 * АЦП: 4 - Встроенная
литиевая
батарея
типоразмера C
FX868-KEY-100.01-INS Ключ сети RS232: 1 - - Две батарейки
ААА
FX868-KEY-100.02-INS Ключ сети RS485: 1 - - Две батарейки
ААА
Таблица 1: Перечень исполнений
* - предназначен только для конфигурации и настройки
Структура кодировки устройств серии FX868 приведена в
приложении А.
Устройство беспроводного сбора и передачи данных FX868
(далее — устройство) предназначено для установки на стационарных
объектах в составе единой беспроводной телематической системы с
целью автоматического считывания показаний приборов учёта
3
