устройствами происходит только по одному, активному в данный момент маршруту. При этом, с

течением времени эти связи могут перестраиваться в зависимости от качества радиосвязи. Так на

Рис. 47 показано как оконечные устройства EP5 и EP8, потеряв связь с роутером R2, нашли другой

доступный вариант подключения к сети — через роутер R1. В соответствии с внутренним

алгоритмом, любое устройство, потеряв связь с сетью, немедленно начинает процесс поиска

другого доступного маршрута для передачи данных.

Необходимо понимать что данная Mesh-сеть имеет строгую иерархическую структуру. На

верхнем уровне этой структуры находиться координатор, устройства подключённые к сети

напрямую через координатор находятся на втором уровне иерархии и так далее. На Рис. 48

показано дерево и иерархические уровни сети соответствующей Рис. 47. Устройства: R1,EP1,R3

принято называть «прямыми потомками» координатора COORD. Роутер R1, в свою очередь, имеет

прямых потомков: EP8,R2,EP4,EP5 и не прямых потомков: EP6,EP7.

«Родителем» принято называть устройство по отношению к его прямым потомкам. Так

роутер R3 является родителем для оконечных устройств EP3,EP2.

Резюмируя вышеизложенное, можно сказать, что рассматриваемая Mesh-сеть представляет

собой совокупность устройств, которые, как бы «цепляясь» друг за друга, образуют единую

транспортную среду для передачи данных между собой. При этом два устройства не имеющие

между собой непосредственной радиовидимости могут обмениваться данными посредством

ретрансляций их сообщений другими устройствами.

Принцип работы

Физически организация Mesh-сети осуществляется путём передачи, с заданной

периодичностью, специального служебного пакета — маяка. Такой маяк генерируется мастером

сети — координатором, а так же всеми роутерами (пакет B на Рис. 49). Период генерации маяка

координатора называют периодом сети (Tn). Последовательность выдачи в эфир маяков строго

определена и её началом всегда служит маяк координатора. Параметр «Сетевая позиция», (см.

Таблица 6) присваиваемый каждому роутеру автоматически, указывает на место маяка данного

роутера на временной шкале. Период сети может быть задан от 5 до 30сек.

Сразу за маяком каждого роутера следует интервал времени (суперфрейм) отведённый для

обмена данными между этим роутером, его потомками и родителем (пакеты D и U на Рис. 49).

Длительность этого интервала определяется параметром «Длительности суперфрейма».

Часть периода сети содержащая маяки и суперфреймы устройств (Ds) называется

синхронной, то есть все устройства передают данные синхронизировано друг относительно друга.

При этом передача данных устройством в «не свою» очередь не возможна. Оставшаяся же часть

периода сети называется асинхронной (Da). В это время любое устройство может передавать

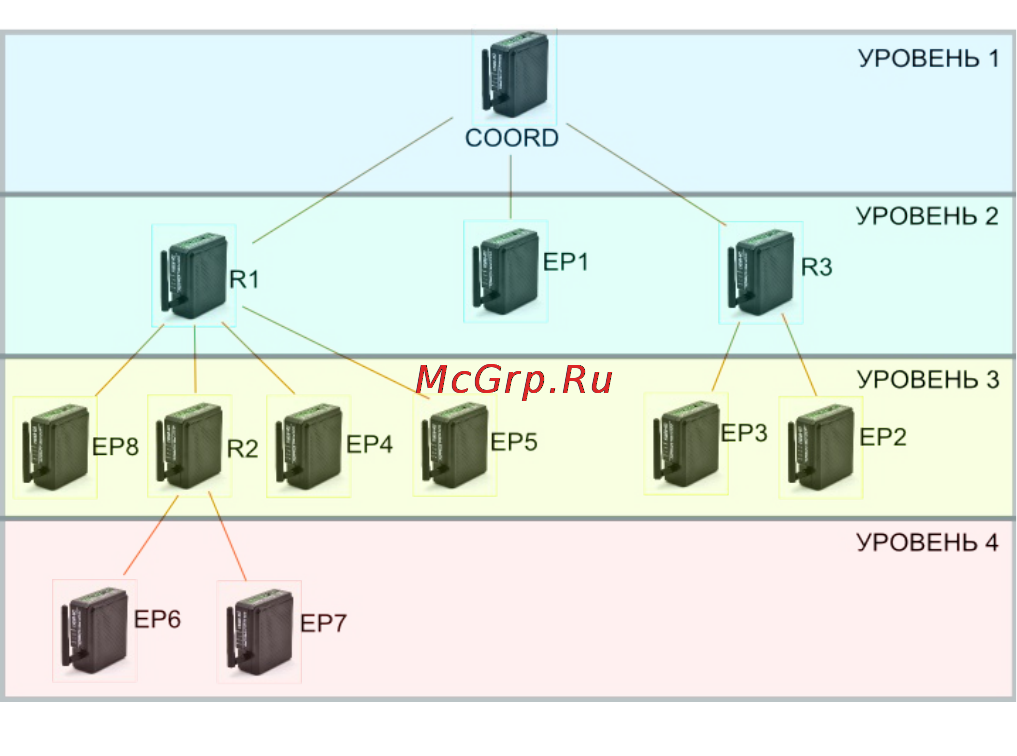

Рис. 48: Уровни иерархии Mesh-сети.
