Нажав на иконку «Настройки подключения» пользователь получает доступ к настройкам
подключения программы к реальным устройствам Рис. 7. Всего существует четыре варианта
подключения программы к оборудованию:
• локальное устройство: предполагает непосредственное подключение настраиваемого
устройства к реальному или виртуальному COM порту компьютера, на котором
запущена программа.
• координатор: предполагает непосредственное подключение к реальному или
виртуальному COM порту компьютера координатора сети (FX868-Cx), через который
осуществляется доступ к любому устройству этой сети.
• шлюз сети: предполагает непосредственное подключение к реальному или
виртуальному COM порту компьютера любого оконечного устройства (FX868-Mx),
через которое осуществляется доступ к любому устройству той же сети.
• OPC Server: предполагает подключение программы SVDesigner через Enternet к OPC
серверу, который предоставляет сервисный канал связи для настройки любого
устройства конфигурируемой сети.
Для подключений типа «Локальное устройство», «Координатор» и «Шлюз сети» необходимо
выполнить настройку реального или виртуального COM порта компьютера. Параметры
подключения находятся на вкладке «Последовательный порт» Рис. 8. Все устройства серии FX868
имеет по умолчанию скорость работы 19200.
22

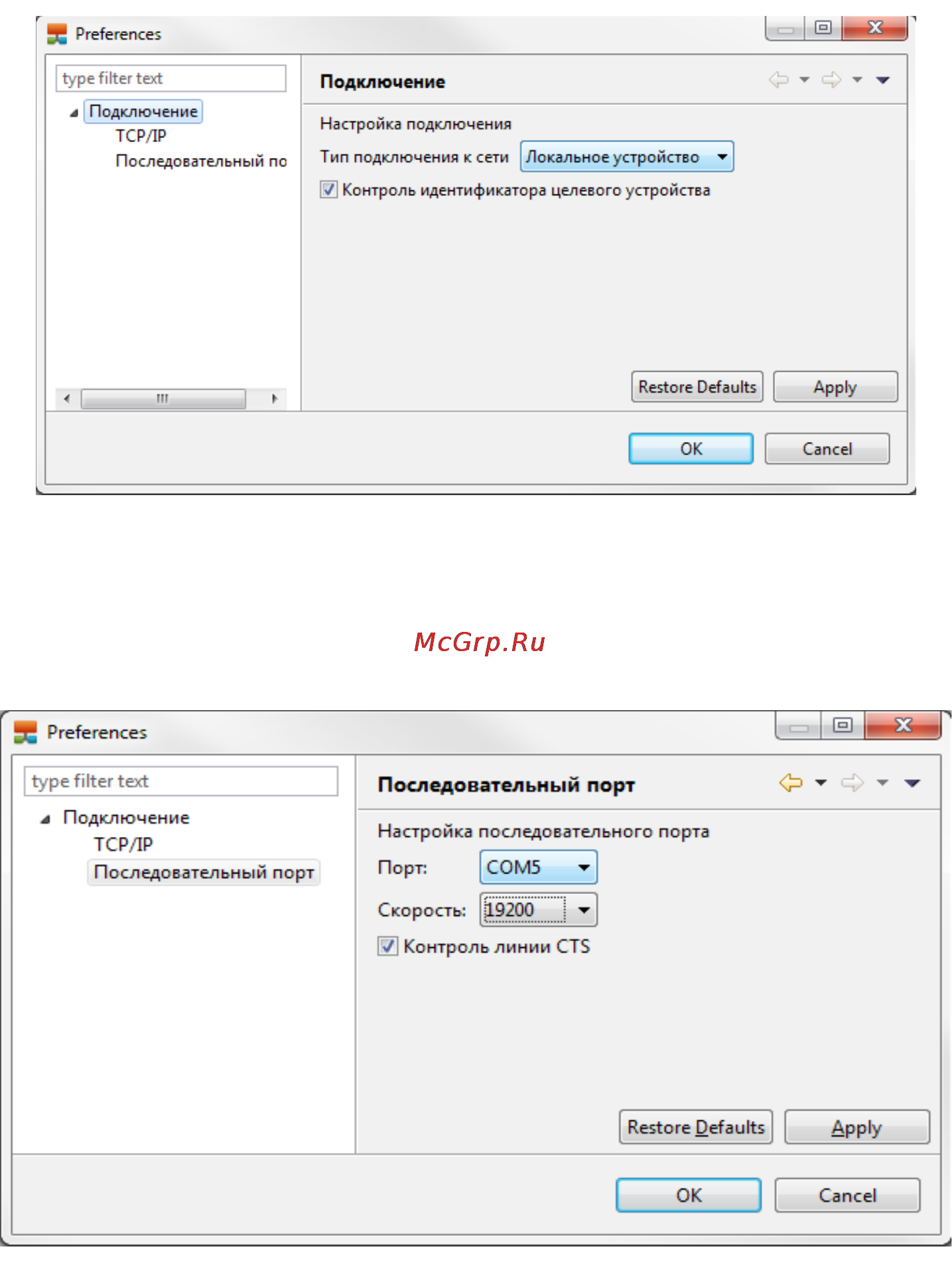

Рис. 7: Выбор типа подключения.
Рис. 8: Настройки последовательного порта.
