GPRS/3G терминалы TELEOFIS WRX (v4.x). Руководство по эксплуатации.
Ред. 2.4
2.5. Описание разъемов и индикаторов
на лицевой стороне терминалов
Разъемы и индикаторы лицевой стороны универсальны для всех терминалов WRX,
кроме моделей в герметичном исполнении (IP65). На лицевой стороне расположены
гнездо для подключения антенны (SMA-разъем), 2 слота для установки SIM-карт (SIM 1 и
SIM 2), три светодиодных индикатора (NET, TX, RX), а также разъём mini-USB,
используемый для настройки терминала и считывания логов работы через компьютер
(Рис. 6.). Подключение терминала к компьютеру осуществляется стандартным кабелем
miniUSB-B/USB-A.
Индикация режимов работы:
Каждый терминал серии WRX имеет набор светодиодных индикаторов для
отображения текущего состояния системы:
• NET – индикатор регистрации терминала в сети сотовой связи и установки
соединения с сервером.
• RX, TX — индикаторы приёма/передачи данных по TCP/IP.
Варианты и режимы индикации представлены в Таблице 7.
20
Тел.: +7 (495) 950-58-95 e-mail: post@teleofis.ru

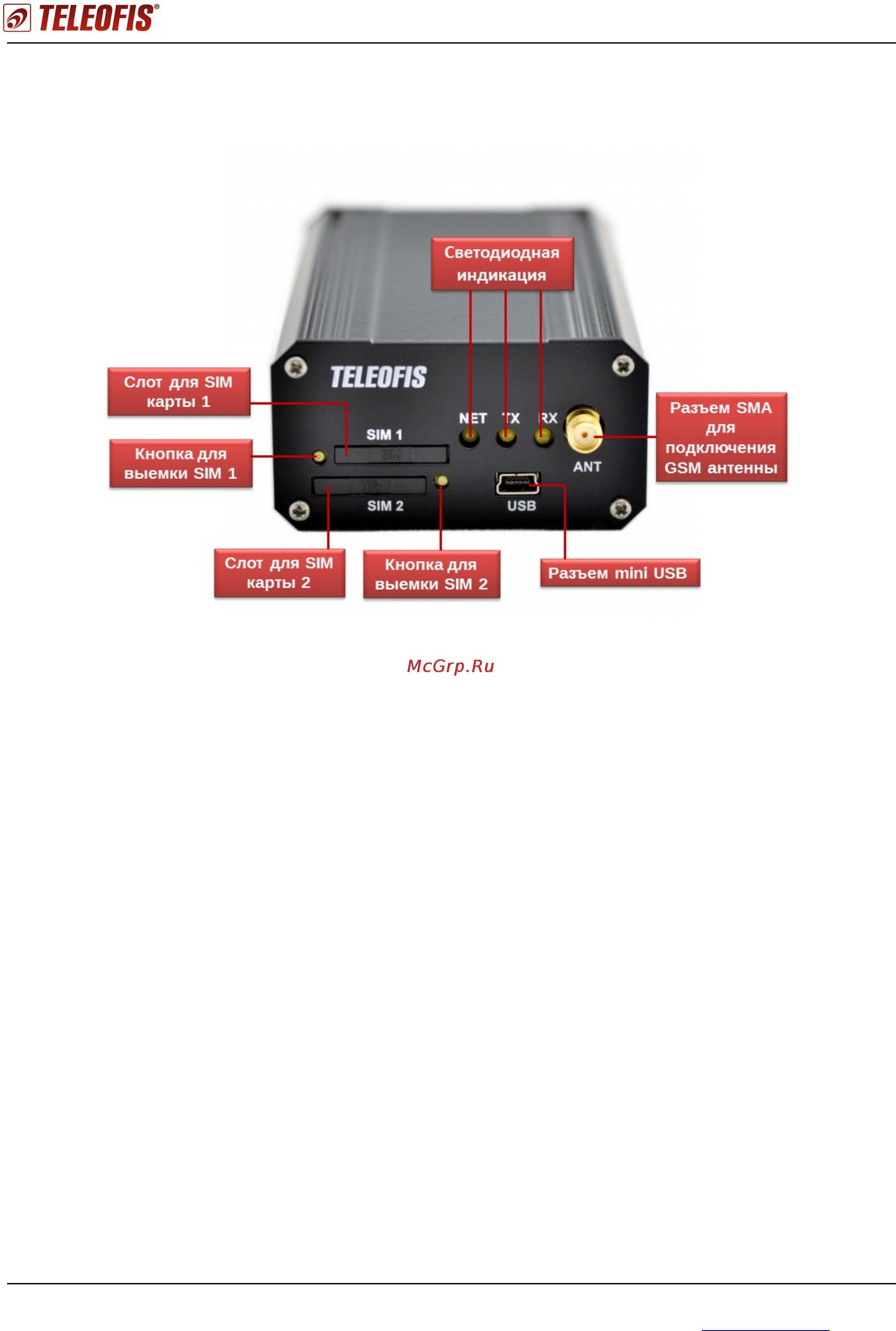

Рис. 6. Лицевая сторона терминала WRX.
