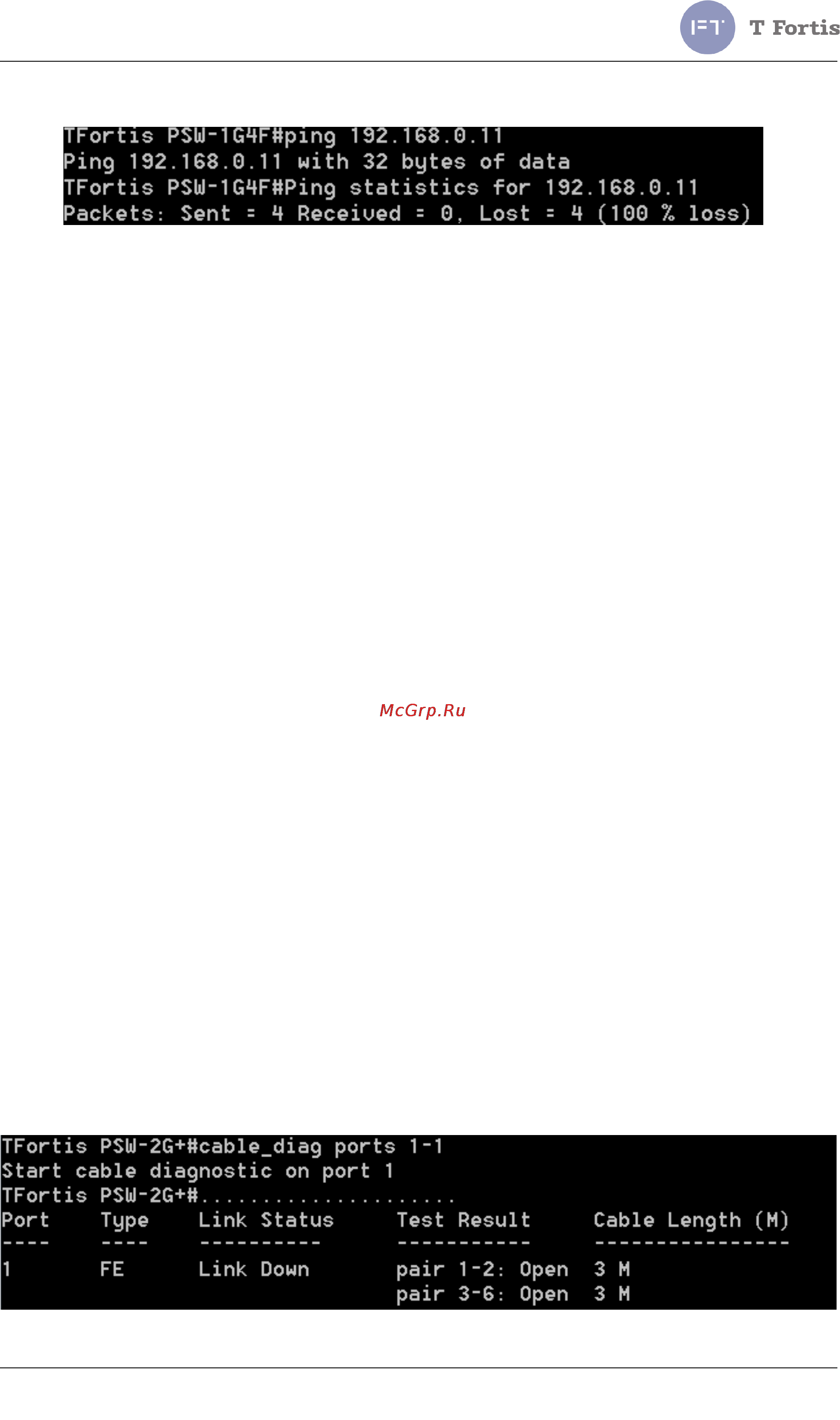

Если узел не доступен:

5.4.10.2 Кабельный тестер

cable_diag ports <PORT_LIST>

<PORT_LIST> - порт, на котором производится диагностика

Кабельный тестер применяется для контроля за целостностью кабеля

UTP/FTP на портах Fast Ethernet.

Коммутаторы PSW поддерживают функцию проверки целостности

кабеля на портах Fast Ethernet. Данный тест позволяет определить тип

повреждения (обрыв или короткое замыкание) для каждой пары, а также

указать расстояние от коммутатора до места повреждения.

Физический принцип тестирования основан на том, что коммутатор

посылает пробный электрический импульс по кабелю, и на основании

времени задержки и фазе принятого отраженного сигнала определяет

дистанцию до повреждения и ее тип. При этом на время пропадает связь

и линк на тестируемом порту.

Если кабель целый, и на другой стороне подключено исправное сетевое

устройство, то определение длины кабеля невозможно, т.к исходя из

принципа работы, пробный сигнал будет терминироваться конечным

устройством и не будет отражения.

После тестирования возможны следующие результаты:

Short - Короткое замыкание между парами

Open - Обрыв или кабель не подключен

Good - Отсутствие повреждения

Примеры результатов работы кабельного тестера

Результат в случае обрыва кабеля:
