2.2. Расположение элементов
Разъем питания
220VAC
Предохранитель
250VAC, 3,15А
Винт
заземления
Джамперы
AUTO RESTART
Индикатор CPU
Индикаторы
LINK И PoE
Индикатор 48В
Индикатор 3.3В
Индикатор
LINK
Порт №1 .. №4
10/100Base-Tx c PoE
Разъем питания
220VAC
Джамперы PoE
Порт №6
100/1000Base-X (SFP)
Джампер выбора
скорости SFP
Джампер TIMER

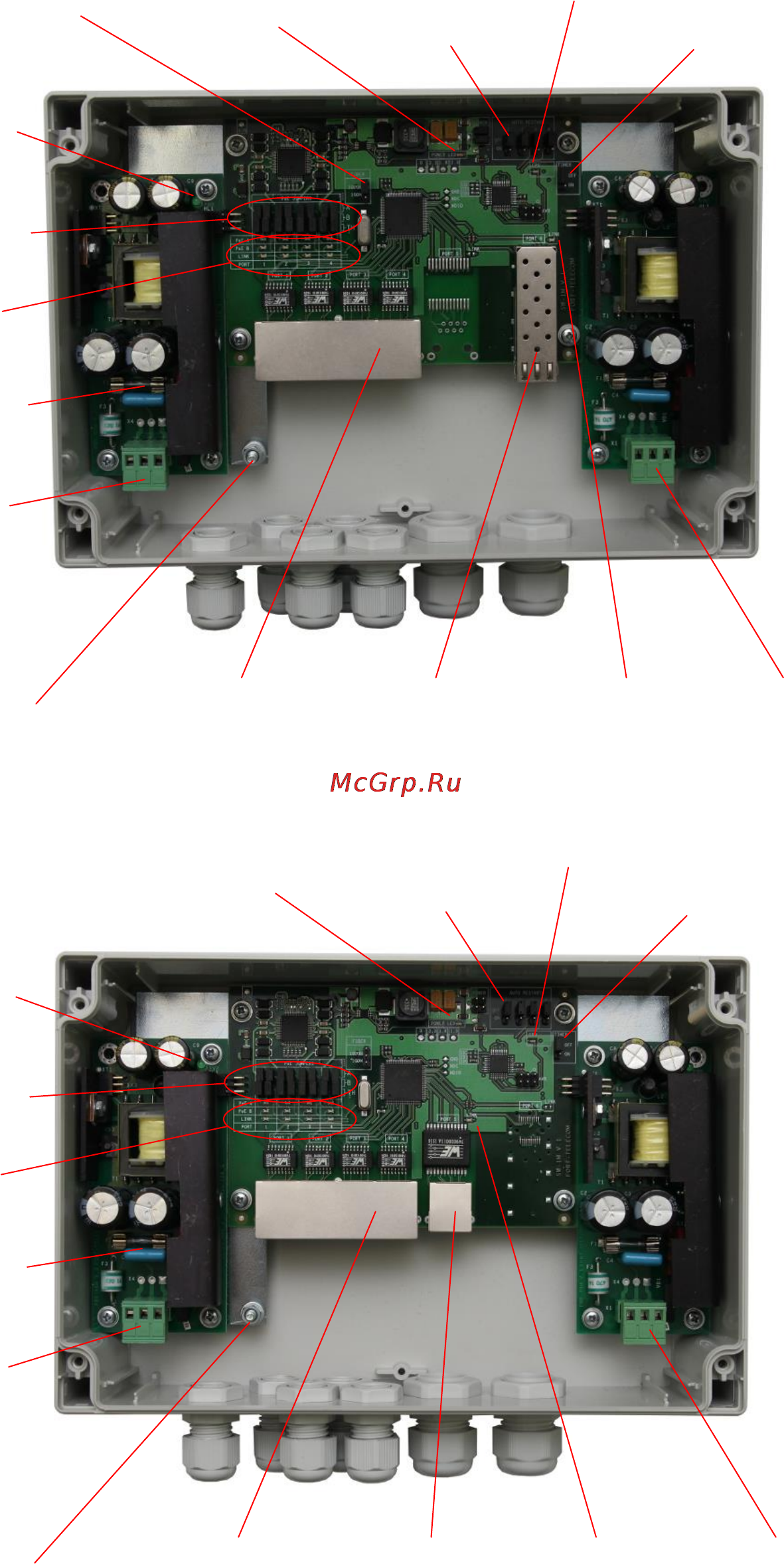

Рис. 2.2-1. Расположение элементов PSW -1
Разъем питания
220VAC
Предохранитель
250VAC, 3,15А
Винт
заземления
Джамперы
AUTO RESTART
Индикатор CPU
Индикаторы
LINK И PoE
Индикатор 48В
Индикатор 3.3В
Индикатор
LINK
Порт №1 .. №4
10/100Base-Tx c PoE
Разъем питания
220VAC
Джамперы PoE
Порт №5
10/100/1000Base-Tx
Джампер TIMER
Рис. 2.2-2. Расположение элементов PSW -1-45
При нормальной работе индикатор «CPU» должен прерывисто
светиться с периодом 2 сек. (1 сек. – вкл., 1 сек. – выкл.)
