2.3. Питание по PoE

Коммутатор поддерживает питание по технологии IEEE802.3af и

Passive PoE. Выбор варианта питания определяется конфигурацией

джамперов (Табл. 2-3). Питание подается либо по парам 1,2 и 3,6

поверх данных, либо по свободным парам 4,5 и 7,8. В терминологии

стандарта PoE первый называется вариант «А», второй - вариант

«В». При питании видеокамер, которые установлены в термокожух

TFortis TH, питание подается и по варианту «А» и по варианту «В»

одновременно (I). При подключении не PoE устройств, снимите

джамперы для соответствующего порта (IV).

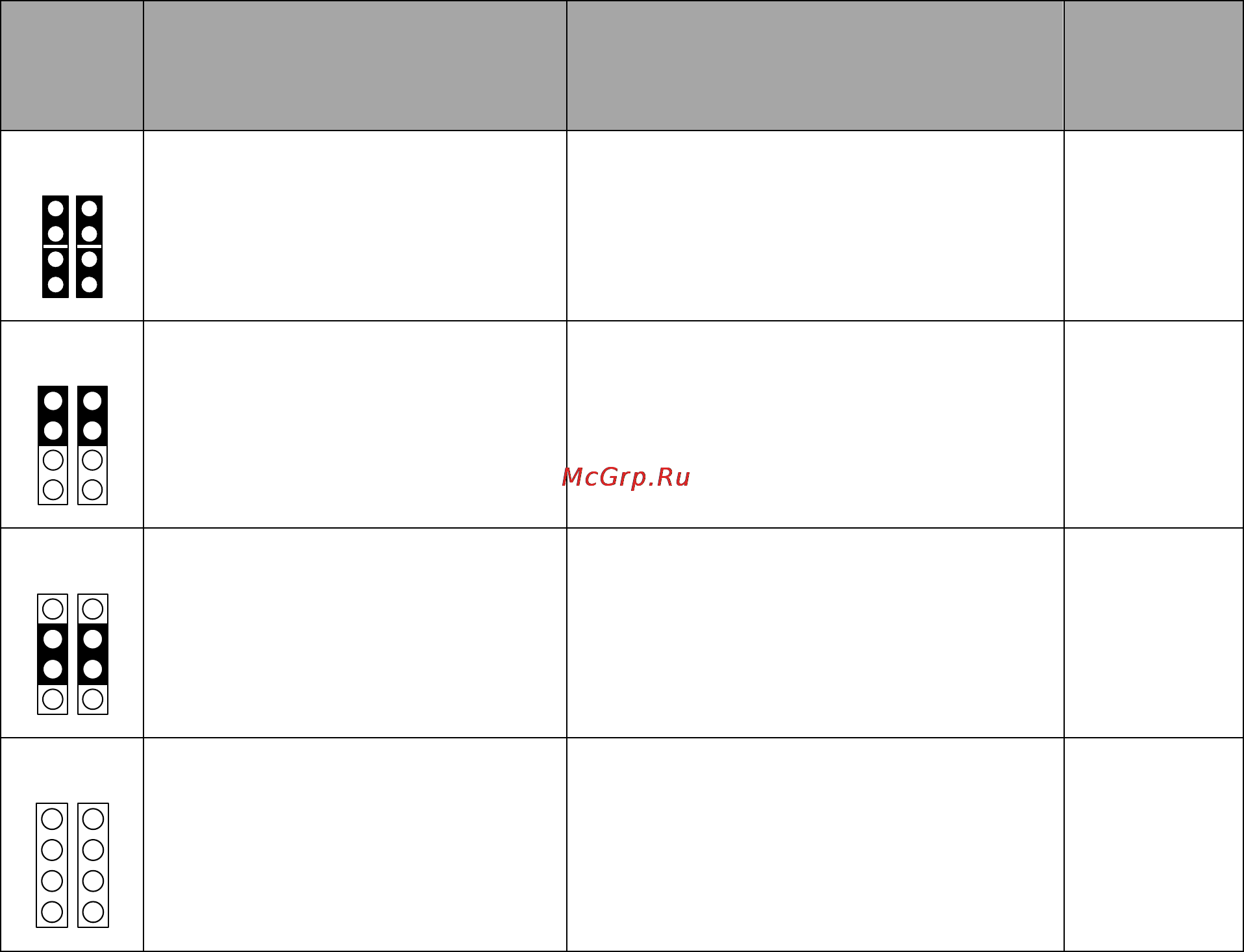

Таблица 2-3. Конфигурация джамперов PoE

Пары 1,2 и 3,6

Пары 4,5 и 7,8

Рис.

IEEE802.3af

(видеокамера)

Passive PoE

(термокожух TFortis TH)

IEEE802.3af

(видеокамера)

IEEE802.3af

(видеокамера)

III

ВАЖНО! В коммутаторе два блока питания. Левый предназначен для

питания видеокамер, а правый для термокожухов. Убедитесь, что

суммарное потребление видеокамер не превышает 50Вт. Если не

используются термокожухи TFortis TH, правый БП допускается не

подключать.
