5.3.31 Дополнительная плата расширения

В зависимости от комплекта поставки, в уличных коммутаторах TFortis

PSW может быть установлена дополнительная плата расширения, которая

увеличивает функционал устройства.

В настоящий момент коммутаторы TFortis может комплектоваться одной из

двух версий платы: PLC-01 и PLC-02.

Плата расширения PLC-01 имеет следующие интерфейсы:

• 2 релейных выхода (250V, 10A)

• 1 выход RS485 для подключения к приборам учёта электроэнергии.

Плата расширения PLC-02 имеет следующие интерфейсы:

• 3 входа, типа «сухой контакт»

• 1 релейный выход (250V, 100мA)

• 1 выход RS485 для подключения к приборам учёта электроэнергии.

5.3.31.1 Цифровые входы

Special Function → Inputs/Outputs

В зависимости от модели платы расширения, она может комплектоваться

цифровыми входами типа «сухой контакт». Входы могут использоваться для

подключения различных датчиков, работающих на замыкание или на

размыкание, например датчик вскрытия, датчик движения и др.

Для каждого входа можно настроить аварийное состояние, при котором

на сервер будет отправляться сообщение.

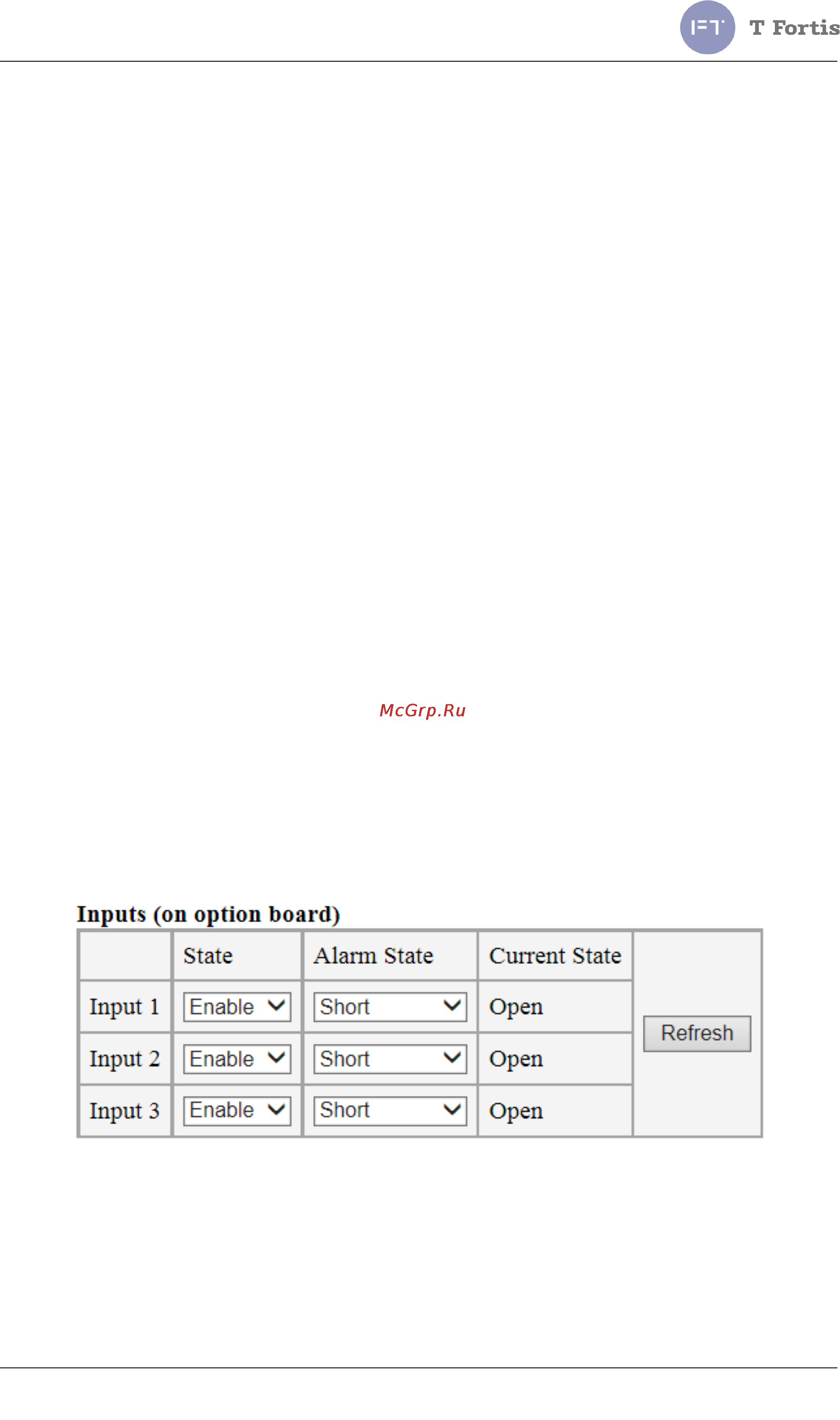

Рис. 5.3.31.1 Настройка входов

• State - разрешение работы входа. Для того, чтобы отправлялись

сообщения об изменении состояния входа, установите в Enable.

Cообщение будет отправлено, если State установлено в Enable, и

произошло совпадение Alarm State и Current State, а также установлена

галочка Inputs/Outputs во вкладке Events List.
