3 Светодиодная индикация

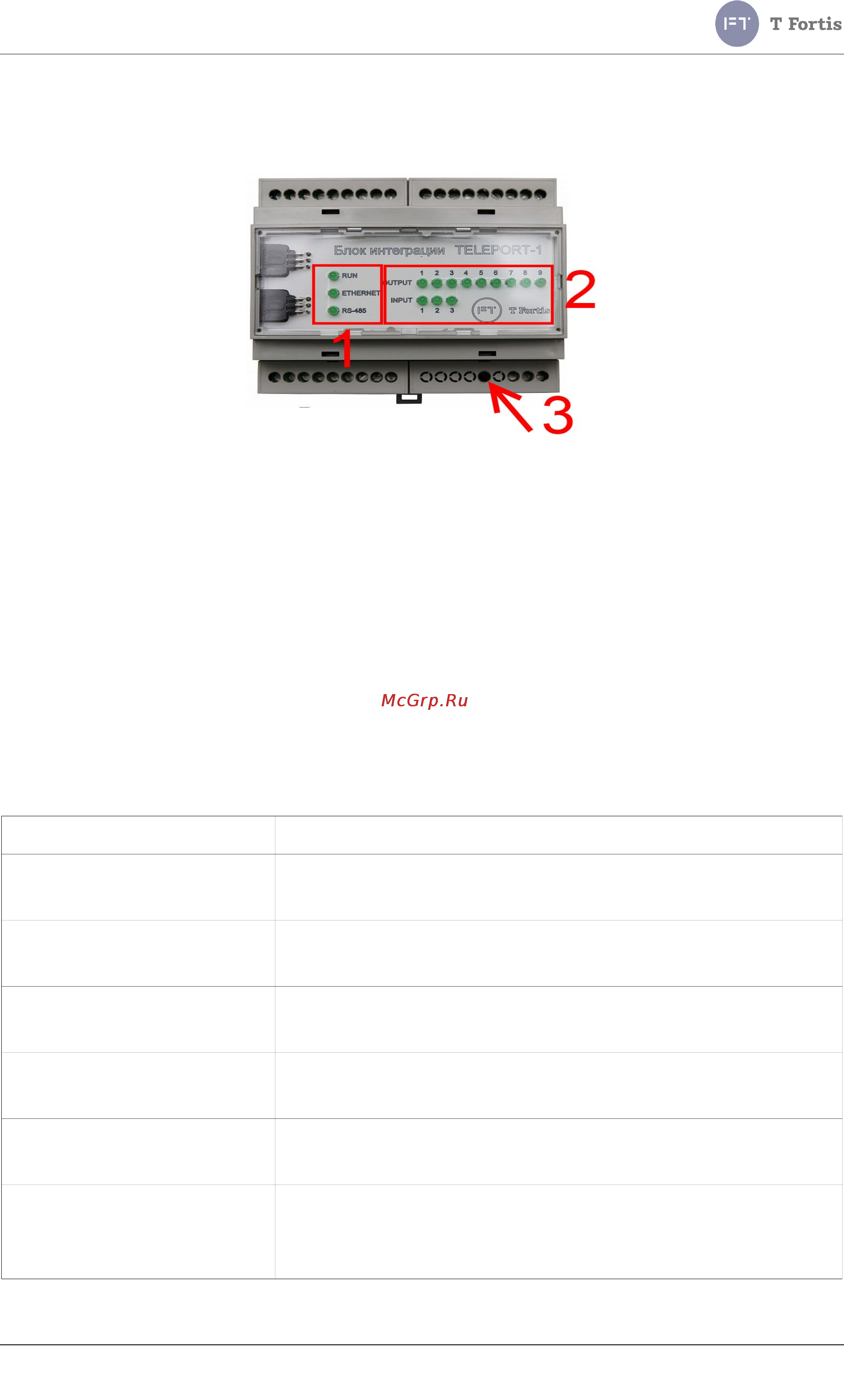

Рис.3.1. Индикаторы Teleport-1

Блоки интеграции Teleport-1 и Teleport-2 имеют светодиодную

индикацию на лицевой панели, которая отображает работу устройства (1) или

состояния входов и выходов (2).

Индикатор RUN отображает режим работы устройства.

Индикатор ETHERNET совмещает индикатор линка и активности через

порт Ethernet.

Индикатор RS485 отображает активность на интерфейсе RS485.

Индикаторы из группы (2) отображают состояние входов и выходов (если

вход или выход замкнут, то светодиод горит, разомкнут — не горит). Данные

индикаторы могут быть полезными в процессе настройки и наладки.

Таблица 1.1 Назначение индикаторов

Состояние индикатора Состояние устройства

Индикатор RUN мигает

(интервал 4 секунды)

Устройство работает на заводских настройках.

Индикатор RUN мигает

(интервал 1 секунда)

Устройство работает нормально, настройки отличны

от заводских

Индикатор ETHERNET

непрерывно горит

Поднят линк на интерфейсе Ethernet, но обмена

данными нет

Индикатор ETHERNET

мигает

Происходит обмен данных через Ethernet

Индикатор RS485

мигает

Происходит обмен данных через RS485

Индикаторы RUN и

RS485 мигают

синхронно

Диагностирована неисправность на аппаратном или

программном уровне. Обратитесь в службу

технической поддержки.
