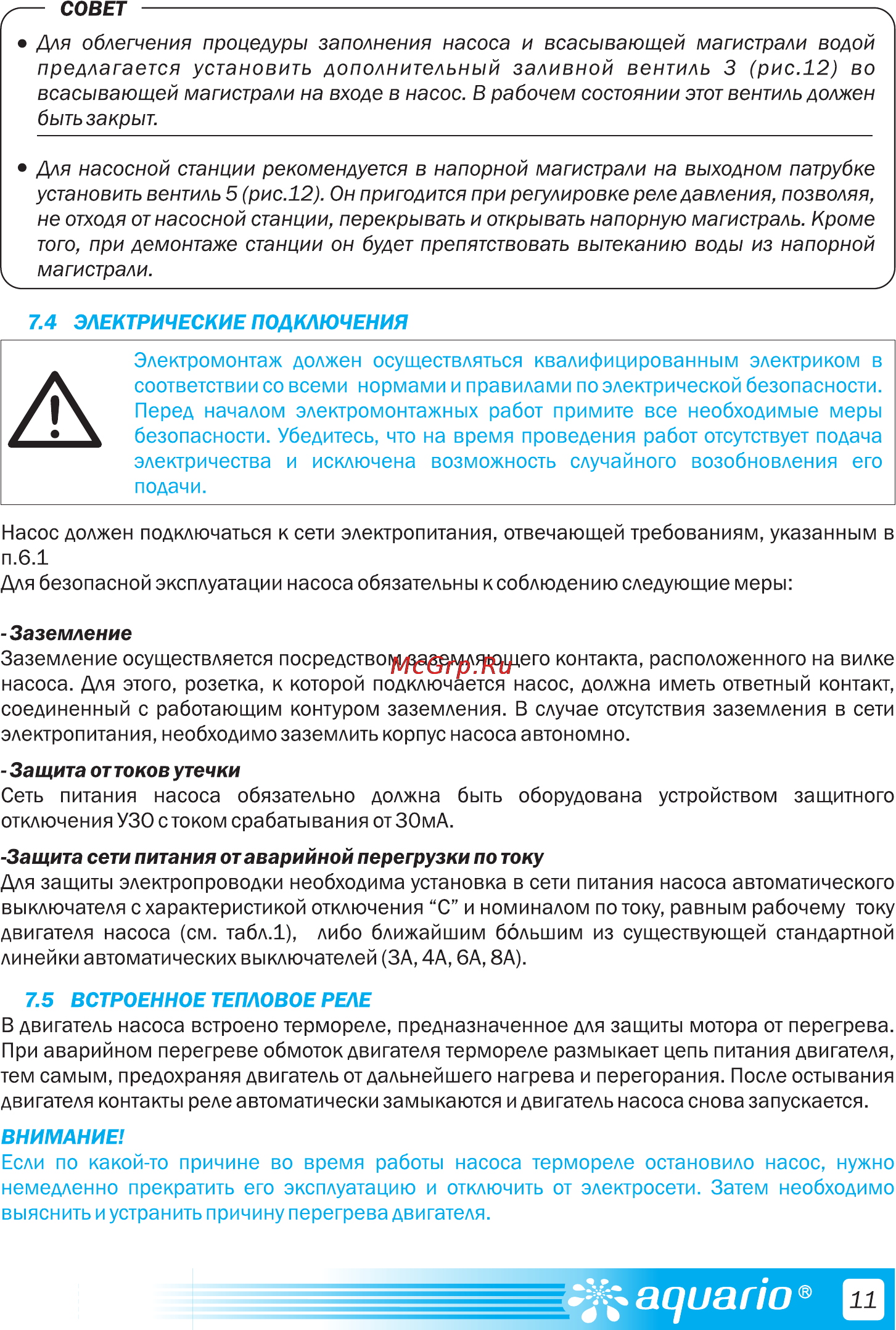

х СОВЕТ Для облегчения процедуры заполнения насоса и всасывающей магистрали водой предлагается установить дополнительный заливной вентиль 3 рис 12 во всасывающей магистрали на входе в насос В рабочем состоянии этот вентиль должен быть закрыт Для насосной станции рекомендуется в напорной магистрали на выходном патрубке установить вентиль 5 рис 12 Он пригодится при регулировке реле давления позволяя не отходя от насосной станции перекрывать и открывать напорную магистраль Кроме того при демонтаже станции он будет препятствовать вытеканию воды из напорной магистрали 7 4 ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ Электромонтаж должен осуществляться квалифицированным электриком в соответствии со всеми нормами и правилами по электрической безопасности Перед началом электромонтажных работ примите все необходимые меры безопасности Убедитесь что на время проведения работ отсутствует подача электричества и исключена возможность случайного возобновления его подачи Насос должен подключаться к сети электропитания отвечающей требованиям указанным в п 6 1 Для безопасной эксплуатации насоса обязательны к соблюдению следующие меры Заземление Заземление осуществляется посредством заземляющего контакта расположенного на вилке насоса Для этого розетка к которой подключается насос должна иметь ответный контакт соединенный с работающим контуром заземления В случае отсутствия заземления в сети электропитания необходимо заземлить корпус насоса автономно Защита от токов утечки Сеть питания насоса обязательно должна быть оборудована устройством защитного отключения УЗО стоком срабатывания отЗОмА Защита сети питания от аварийной перегрузки по току Для защиты электропроводки необходима установка в сети питания насоса автоматического выключателя с характеристикой отключения С и номиналом потоку равным рабочему току двигателя насоса см табл 1 либо ближайшим большим из существующей стандартной линейки автоматических выключателей ЗА 4А 6А 8А 7 5 ВСТРОЕННОЕ ТЕПЛОВОЕ РЕЛЕ В двигатель насоса встроено термореле предназначенное для защиты мотора от перегрева При аварийном перегреве обмоток двигателя термореле размыкает цепь питания двигателя тем самым предохраняя двигатель от дальнейшего нагрева и перегорания После остывания двигателя контакты реле автоматически замыкаются и двигатель насоса снова запускается ВНИМАНИЕ Если по какой то причине во время работы насоса термореле остановило насос нужно немедленно прекратить его эксплуатацию и отключить от электросети Затем необходимо выяснить и устранить причину перегрева двигателя
