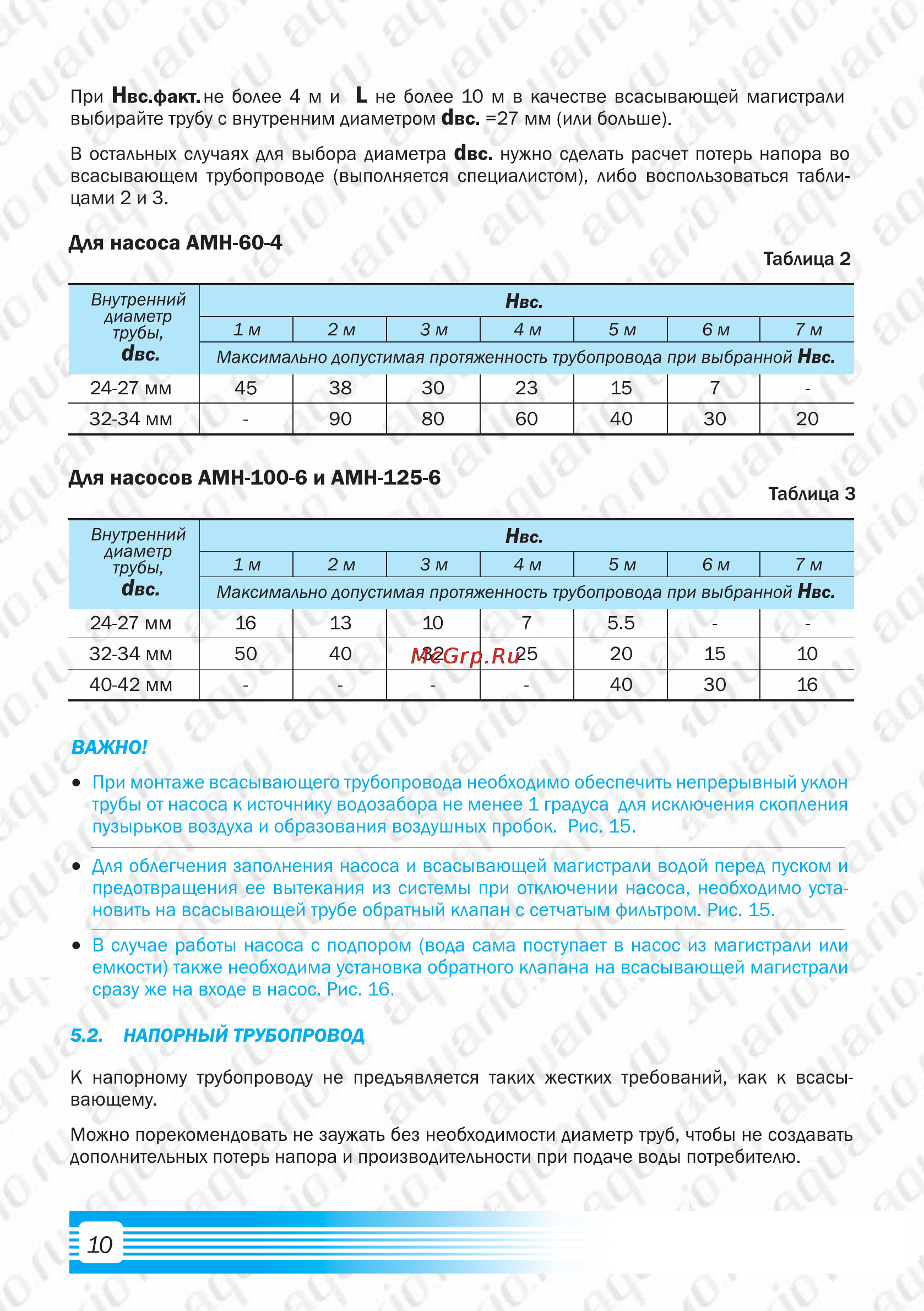

При Нвс факт не более 4 м и Ь не более 10 м в качестве всасывающей магистрали выбирайте трубу с внутренним диаметром иве 27 мм или больше В остальных случаях для выбора диаметра иве нужно сделать расчет потерь напора во всасывающем трубопроводе выполняется специалистом либо воспользоваться табли цами 2 и 3 Для насоса АМН 60 4 Внутренний диаметр трубы вс Таблица 2 Нвс 1м 2м Зм 4м 5м 6м 7м Максимально допустимая протяженность трубопровода при выбранной Нвс 24 27 мм 45 38 30 23 15 7 32 34 мм 90 80 60 40 30 20 Для насосов АМН 100 6 и АМН 125 6 Внутренний диаметр трубы вс Таблица 3 Нвс 1м 2м Зм 4м 5м 6м 7м Максимально допустимая протяженность трубопровода при выбранной Нвс 24 27 мм 16 13 10 7 5 5 32 34 мм 50 40 32 25 20 15 10 40 42 мм 40 30 16 ВАЖНО При монтаже всасывающего трубопровода необходимо обеспечить непрерывный уклон трубы от насоса к источнику водозабора не менее 1 градуса для исключения скопления пузырьков воздуха и образования воздушных пробок Рис 15 Для облегчения заполнения насоса и всасывающей магистрали водой перед пуском и предотвращения ее вытекания из системы при отключении насоса необходимо уста новить на всасывающей трубе обратный клапан с сетчатым фильтром Рис 15 В случае работы насоса с подпором вода сама поступает в насос из магистрали или емкости также необходима установка обратного клапана на всасывающей магистрали сразу же на входе в насос Рис 16 5 2 НАПОРНЫЙ ТРУБОПРОВОД К напорному трубопроводу не предъявляется таких жестких требований как к всасы вающему Можно порекомендовать не заужать без необходимости диаметр труб чтобы не создавать дополнительных потерь напора и производительности при подаче воды потребителю
