Подключение видеоисточников
Можно подключить проектор к различным видеоисточникам, у которых есть
какой-либо из следующих выходных разъемов.
•HDMI
• Компонентный видеосигнал
• S-Video
• Видео (композитный)
Потребуется только подключить проектор к видеоисточнику с помощью одного
из следующих методов подключения, однако эти методы обеспечивают
различные уровни качества изображения. Выбранный способ будет, скорее
всего, зависеть от совпадения разъемов на
проекторе и видеоисточнике, как
указано ниже.
Подключение видеоисточника по интерфейсу HDMI
Проверьте источник видеосигнала на предмет наличия доступных выходных
неиспользуемых разъемов HDMI.
• Если они имеются, продолжите выполнение процедуры.
• Если эти разъемы отсутствуют, потребуется решить, какой использовать
способ подключения к устройству.
Для подключения проектора к видеоисточнику по интерфейсу HDMI
выполните следующие действия.
1. Возьмите кабель HDMI и подключите один его конец к выходному разъему
HDMI на источнике видеосигнала.
2. Другой разъем HDMI-кабеля подключите в гнездо HDMI на проекторе.

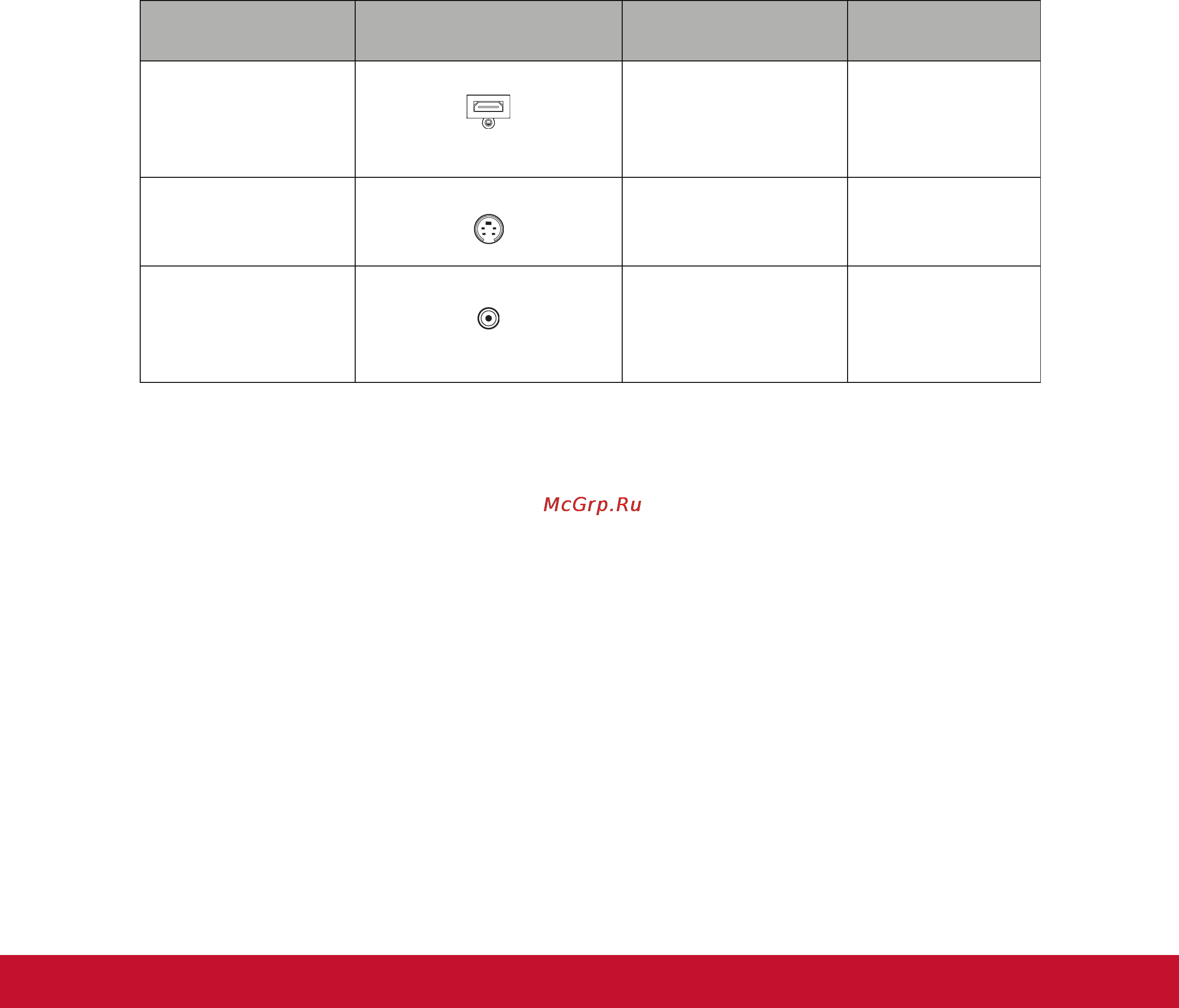

Название
разъема
Внешний вид
разъема
Ссылка на
описание
Качество
изображения
HDMI
HDMI «Подключение
видеоисточника по
интерфейсу HDMI»
на стр. 14
Наилучшее
S-Video
S-VIDEO «Подключение
источника S-Video»
на стр. 15
Хорошее
Видео
VIDEO «Подключение
композитного
видеоисточника»
на стр. 16
Обычный
