Kospel EPPV 24 BONUS [5/12] Рис общий вид водонагре вателя

RUS-007A/p.216

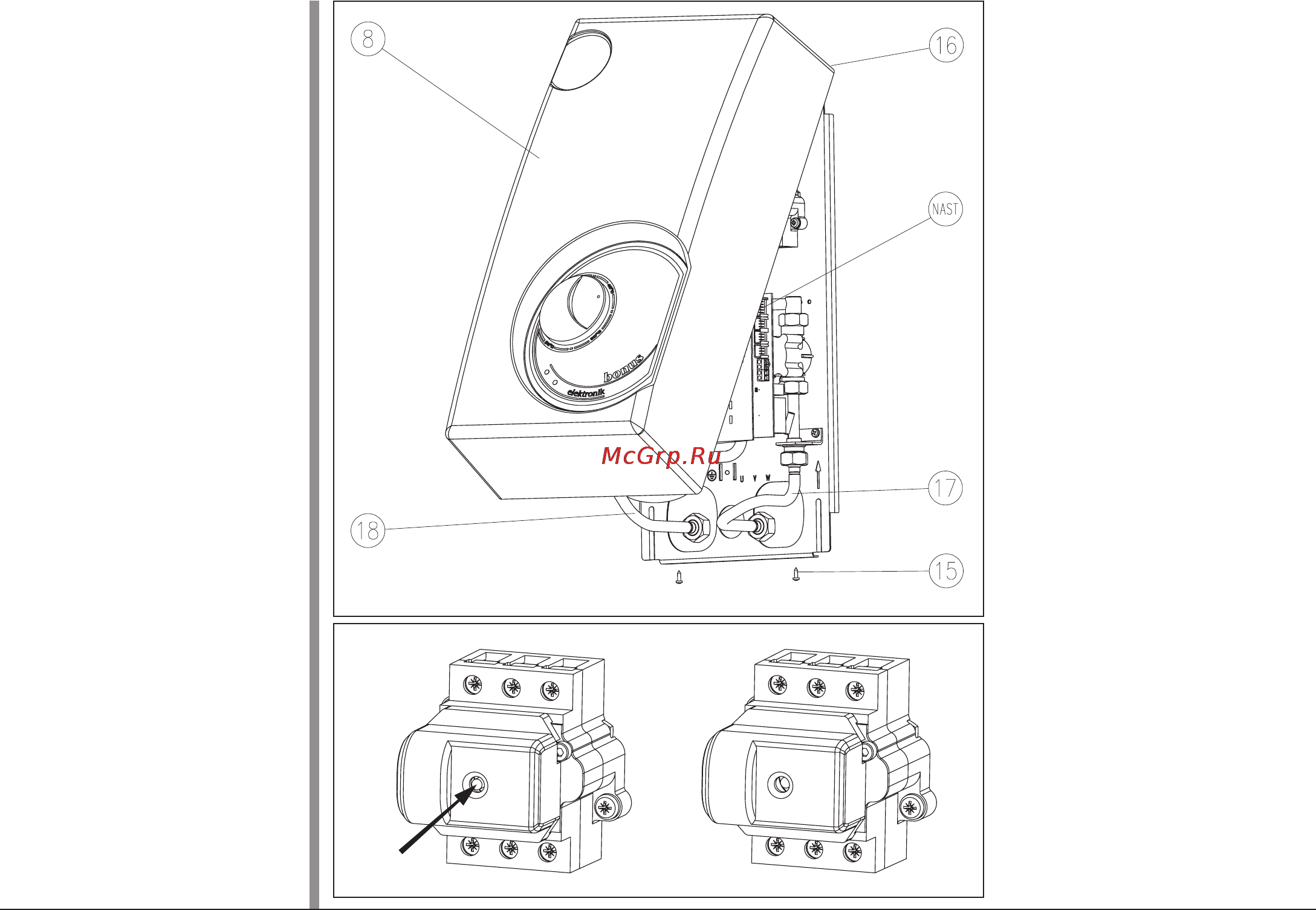

Рис.3 Общий вид водонагре-

вателя.

[8] - крышка

[15] - винты, крепящие крышку

[16] - выступы

[17] - соединитель н а входе

- холодная вода

[18] - соединитель на выходе

- горячая вода

NAST - подключение платы инди

каторов

4. Закрепить водонагреватель

крепежными винтами, предва

рительно введя через отверстие

[5] (рис.7) кабель питания.

5. Подключить водонагреватель

к электрической сети согласно

рис.1.

6. Вынуть из патрубков подклю

чения холодной и горячей воды

резиновые пробки.

7. Подсоединить водонагрева-

тель к водной проводке кре-

плениями [17] и [18] (рис.3).

8. Включить подачу холодной воды

и проверить плотность соедине-

ний.

9. Проверить состояние терми-

ческого выключателя WТ3 [3]

(рис.4).

10. Прикрепить крышку водона-

гревателя (рис.3): соединить

разъем [NAST], надеть крышку

и закрепить винтами [15].

11. Убедится, что через отверстия

в задней стенке водонагрева

теля нет возможности доступа

к элементам, находящимся под

напряжением.

Рис.4 Термический выключа-

тель WT3

a) - включание выключателя

b) - включенный выключатель
