10
www.ucontrol.ru
Работа с рекордером при помощи мыши
Щелкните правой кнопкой мыши по
любой точке экрана. Появится Быстрое
меню. По умолчанию система настроена
на постоянную запись. При ее первом
включении запись начнется автоматически.
Используйте левую и правую кнопку мыши
для работы с системой.
USB-мышь наиболее удобна для управления
рекордером.
Левая кнопка мыши используется для
выбора и выделения при работе с главным
меню рекордера. Правая кнопка мыши
используется для вызова Быстрого меню и
выхода из разделов главного меню.

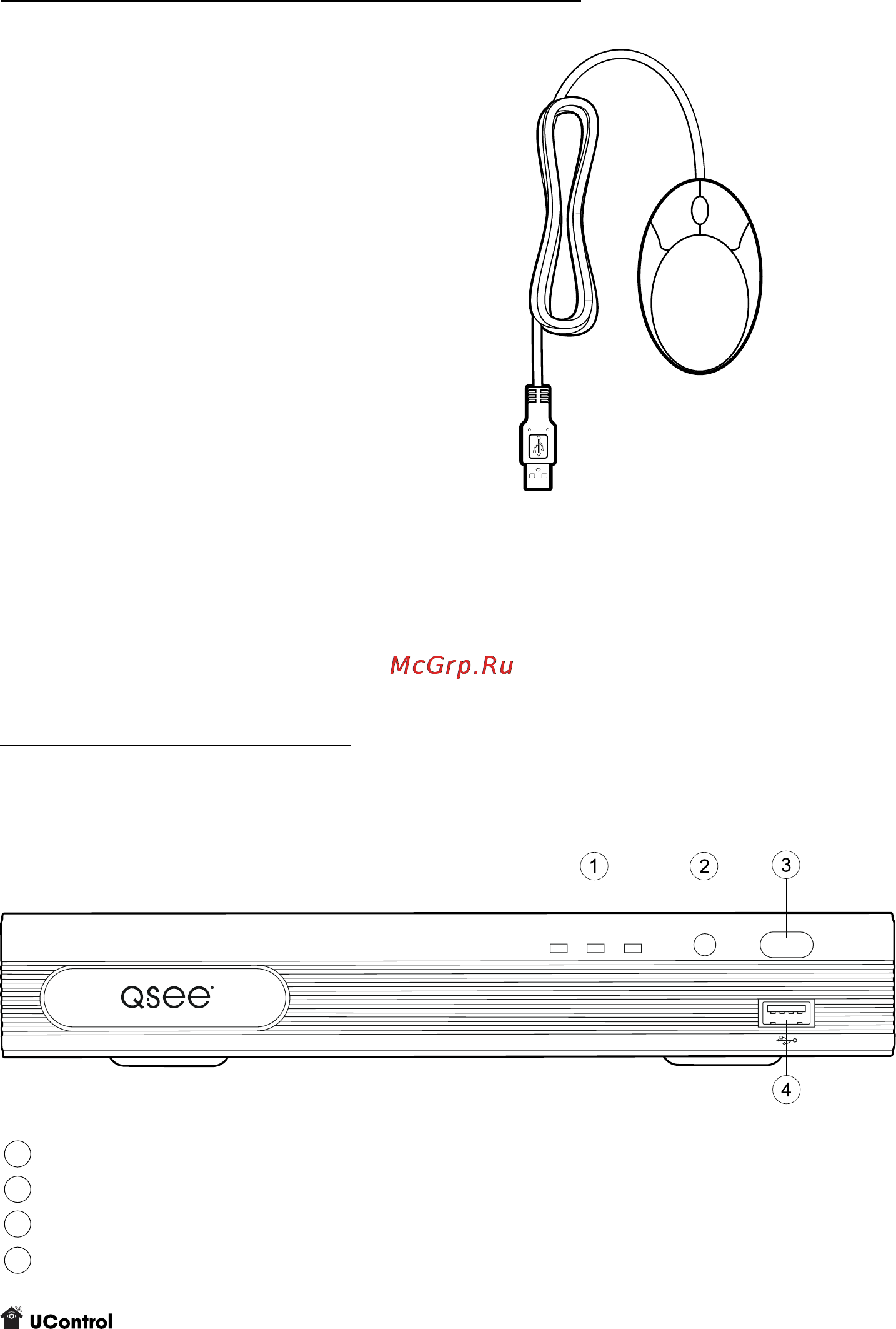

Внешний вид рекордера
Модель QT534. Передняя панель
1 Индикаторы работы рекордера.
2 ИК-приемник для работы ПДУ.
3 VGA/TV – кнопка переключения режима вывода сигнала монитор/ТВ.
4 USB-разъем для подключения внешних устройств.
4 ChannelDVR QT534
RECNet Power
VGA/TV
