Whirlpool akt 8090/ne [3/7] Установка

УСТАНОВКА

Сборка

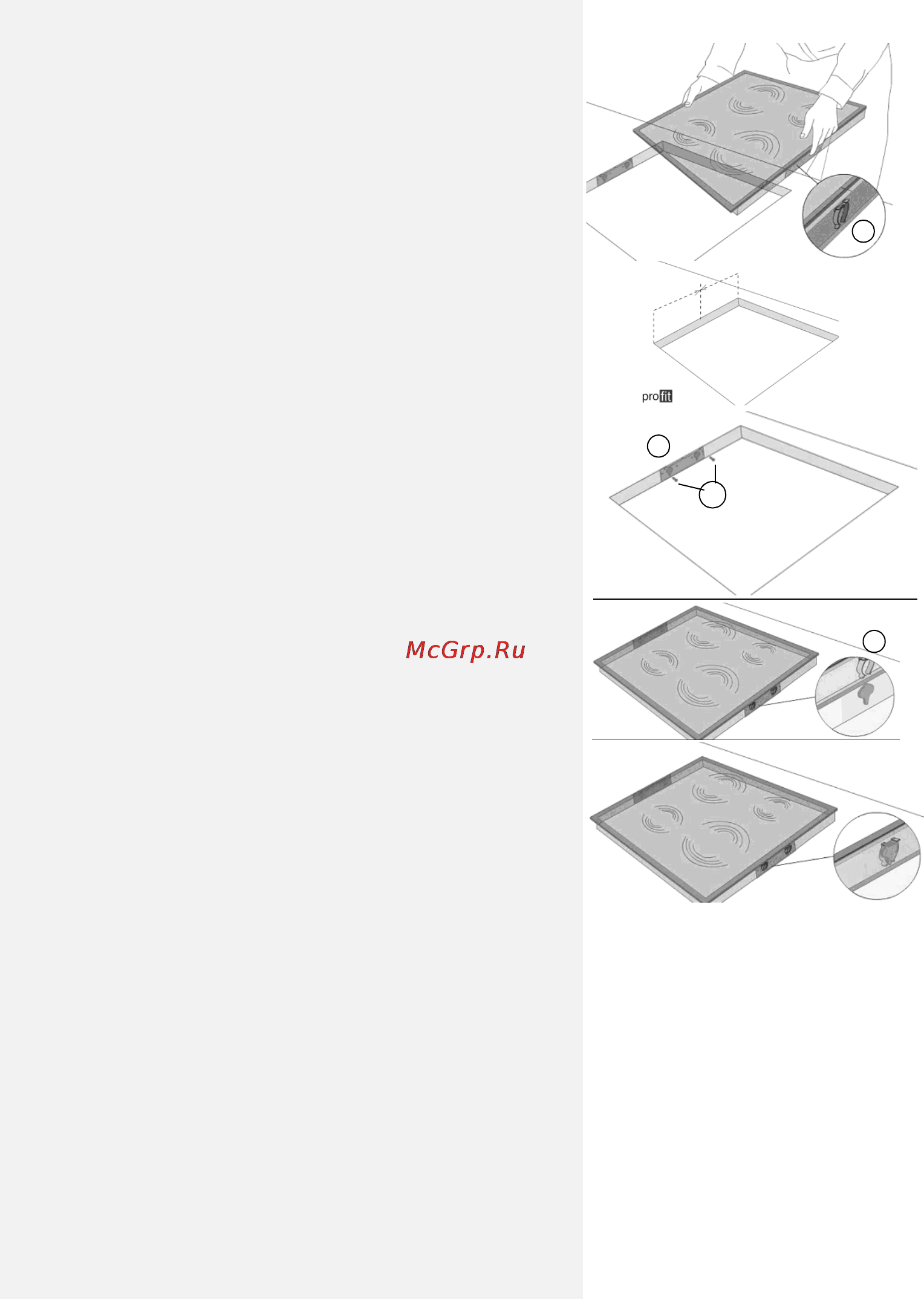

A) Если рабочая поверхность (столешница)

выполнена из дерева, воспользуйтесь

прилагаемыми скобами, пружинными зажимами и

винтами.

• Установите 4 пружинных зажима (A) в

соответствующие гнезда на ободе варочной

панели, см. Рис.1

• Определите путем измерений положение центра

боковых сторон выреза, как показано на Рис. 2.

• Установите скобы (C) так, чтоб центр скобы совпал

с ранее определенным центром стороны.

• Верхняя кромка скоб должна быть выровнена

относительно поверхности рабочей панели.

• Закрепите скобы 4 прилагаемыми винтами (В),

используя предусмотренные для этого отверстия.

• Вставьте варочную панель в подготовленное

отверстие таким образом, чтобы пружинные

зажимы (A) оказались зафиксированными в

соответствующих пазах скоб (C, Рис. 4 и 5).

B) Если столешница выполнена из мрамора,

керамики, камня, пластика и т.д., заказать

установочный комплект (код 4812 310 19277) в

лицензионном сервисном центре.
