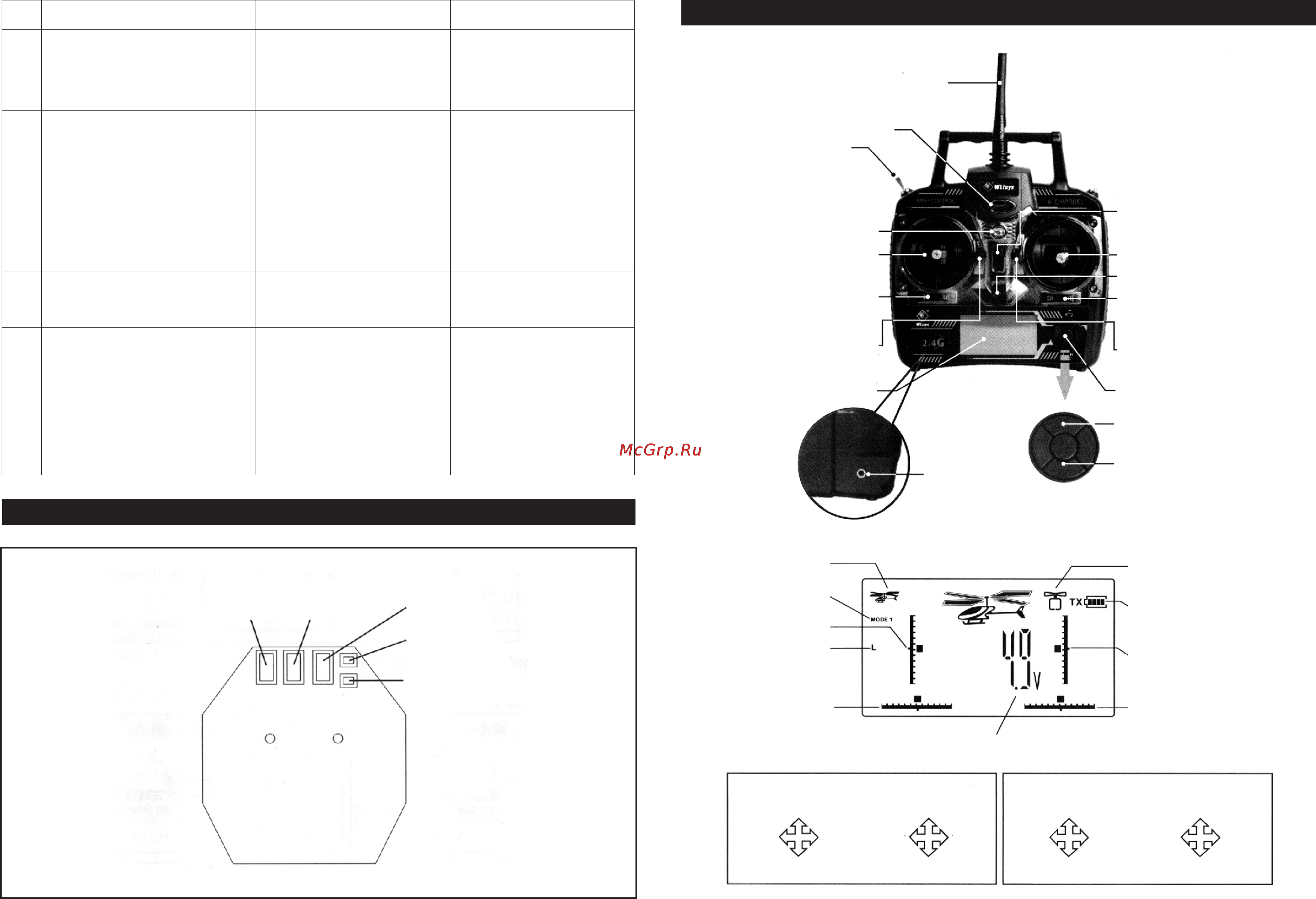

СХЕМА ПЕРЕДАТЧИКА
Проблема Возможные причины Решение
Вертолет сильно вибрирует или
трясется в полете.
Деформированы основные
лопасти и боковые крепления
лопастей слишком туго затянуты.
Из-за этого движение несущего
винта не ровное.
Заменить основные лопасти,
ослабить до необходимого
боковые крепления.
Основные лопасти трясутся во время
полета.
Фронтальные оси изогнуты
Фронтальные оси закручены не
плотно.Попал какой-то мусор в
сервопривод, который является
причиной трясения. Люфт между
тарелками автомата перекоса.
Деформированы или повреждены
хвостовые лопасти.
Заменить фронтальные оси.
Плотно закрутить фронтальные
оси. Заменить подшипники.
Снять сервопривод, и удалить
мусор.
Сжать тарелки автомата
перекоса.
Заменить хвостовые лопасти.
Потеря контроля за управлением
вертолетом во время взлета.
Вертолет не был установлен на
ровной поверхности во время
установления связи.
Переустановить связь междуTX
и RX правильно (см. страницу
7)
Звук главного несущего винта стал
тише.
Низкий заряд аккумуляторов
вертолета.
Зарядить или заменить
аккумуляторы на полностью
заряженные.
Вертолет не реагирует на указания и
не летает.
Ошибка в установке связи . Переустановите связь между
вертолетом и пультом,
убедитесь, что вертолет стоит
на ровной поверхности рядом с
пультом.
6
7
8
9
10
СХЕМА ИНТЕРФЕЙСА ПРИЕМНИКА
Высота Подъемник
Элерон
1. Схема передатчика
Антенна
Светодиод
Крюк
Левая ручка
Триммер направления
(Режим1, Режим2)
Триммер крена
(Режим3, Режим4)
LCD дисплей
Рычаг переключения
Правая ручка
В к л ю ч а т е л ь \
выключатель питания
Триммер крена
(Режим1, Режим2)
Триммер направления
(Режим3, Режим4)
Триммер газа (Режим1, Режим2)
Триммер подъема
(Режим3, Режим4)
Функциональная кнопка
Включатель \
выключатель
3D режима
LCD дисплей
Индикатор переключателя
Индикатор переключателя
Индикатор скорости\подъема
Индикатор скорости\подъема
Индикатор триммера
направления\крена
Индикатор эксплуатационного напряжения
Индикатор удержания
Индикатор уровня заряда
аккумуляторов п/у
Индикатор триммера
подъема\скорости
Индикатор триммера
направления\крена
Правая ручка газа
Режим 1
Вперед
Газ
Вперед
Газ
Поворот
влево
Поворот
вправо
Лететь
влево
Лететь
вправо
Лететь
влево
Лететь
вправо
Поворот
вправо
Поворот
влево
Назад
Назад
Режим 2
9
10
Хвостовой мотор
Основной мотор
Передатчик
