RACCORDEMENTS
10 Fr
• Ne raccordez pas cet appareil ou d’autres composants au secteur tant que toutes les connexions entre les composants
ne sont pas établies.
• Toutes les connexions doivent être correctes : L (gauche) à L, R (droite) à R, « + » à « + » et « – » à « – ». Si le
raccordement est défectueux, aucun son n’est émis par l’enceinte, et si la polarité de la connexion est incorrecte, les
sons manquent de naturel et de composantes graves. Reportez-vous au mode d’emploi de chaque composant.
• Utilisez des câbles RCA pour les composants audio (à l’exception des raccordements des enceintes et des
raccordements de la prise DOCK).
• Le commutateur IMPEDANCE SELECTOR doit être réglé sur la position appropriée avant de raccorder des
enceintes. Voir page 11 pour plus de détails.
• Ne laissez pas les fils d’enceinte dénudés se toucher ni entrer en contact avec les pièces métalliques de cet appareil.
Cela risquerait d’endommager l’appareil et/ou les enceintes.
y
• Les prises PHONO sont destinées au raccordement d’un tourne-disque doté d’une cartouche MM.
• Raccordez votre tourne-disque à la borne GND afin de réduire le bruit dans le signal. Toutefois, il se peut que vous entendiez moins de
bruit en débranchant certains tourne-disques de la borne GND.
RACCORDEMENTS

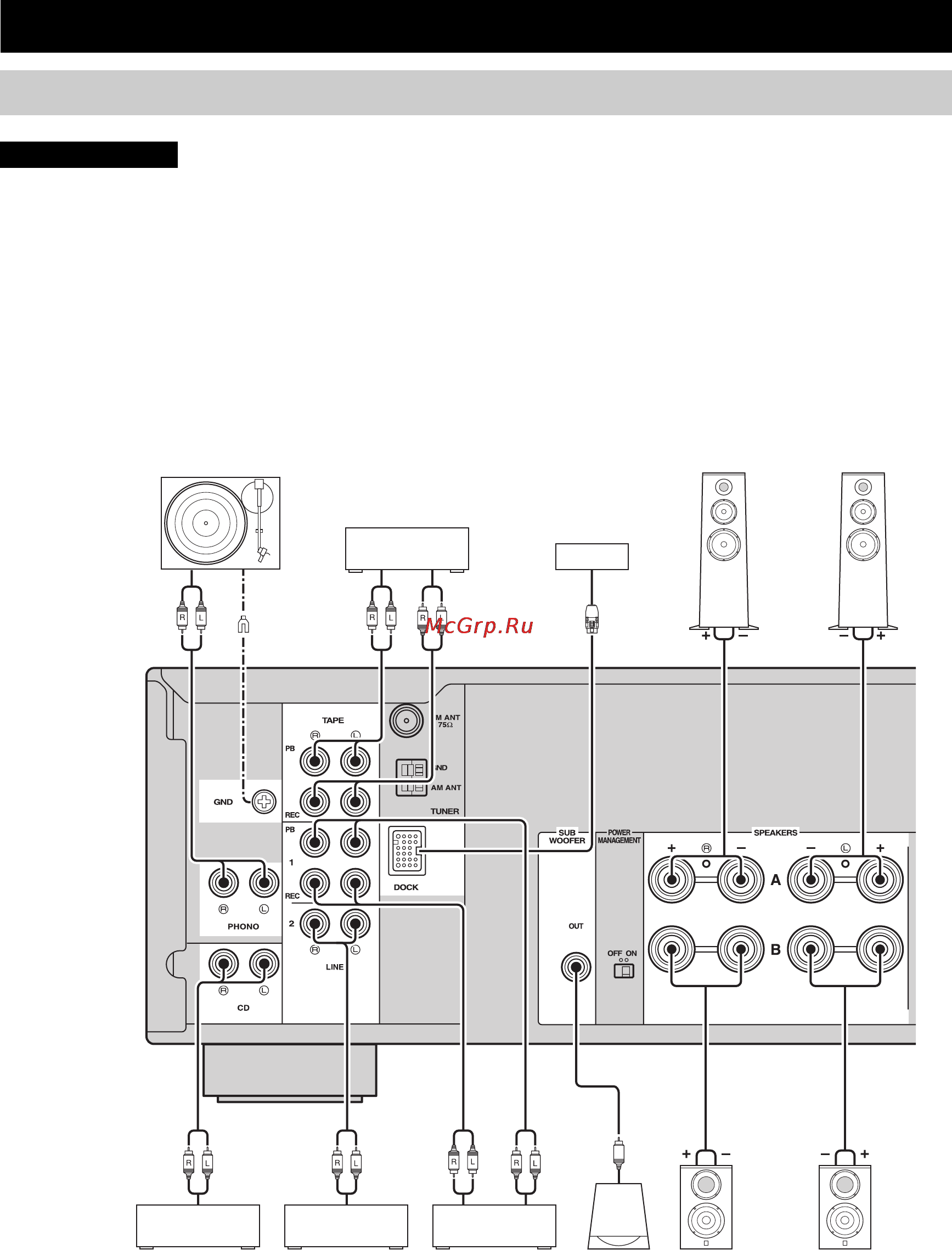

Raccordement des enceintes et des composants source
ATTENTION
Tourne-disque
Sortie
audio
Enregistreur
de CD, etc.
Lecteur de
DVD, etc.
Platine à cassette
GND
(Masse)
Sortie
audio
Enceintes A
Caisson de
graves
Pour plus d’informations
sur les autres composants
que vous pouvez
raccorder à cet appareil,
reportez-vous à la page 25.
Entrée
audio
Sortie
audio
Sortie
audio
Entrée
audio
Sortie
audio
Enceintes B
Lecteur de CD
PRÉPARATIONS
