инструкция по эксплуатации станка JET мод.JRD-460
5
4. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СТАНКА JRD-460
Макс. диаметр сверления (Ст.3) .............. 32 мм
Макс. диаметр резьбы ................................. М16
Макс. диаметр торцевой фрезы .............. 76 мм
Макс. диаметр концевой фрезы ............... 20 мм
Частота вращения шпинделя . 300-2600 об/мин
Конус шпинделя .......................................... Mk-3
Ход пиноли шпинделя ............................ 130 мм
Диаметр шпинделя ................................... 75 мм
Вылет шпинделя ..................................... 460 мм
Расстояние шпиндель-стол .................... 920 мм
Размер стола .................................. 550х500 мм
Ход головки по консоли .......................... 380 мм
Диаметр стойки ....................................... 115 мм
Т-образный паз, 4 ..................................... 16 мм
Напряжение в сети ................................... 380 В
Выходная мощность ................ 1,1 кВт/S
1
Потребляемая мощность .......... 2,1 кВт/S
100%
6
Размеры без подставки ........ 584х864х1143 мм
40%
Масса ........................................................ 250 кг
*Примечание: Спецификация данной
инструкции является общей информацией.
Данные технические характеристики были
актуальны на момент издания руководства по
эксплуатации. Производитель оставляет за
собой право на изменение конструкции и
комплектации оборудования без уведомления
потребителя.
Настройка, регулировка, наладка и
техническое обслуживание оборудования
осуществляются покупателем.
В технических характеристиках станков
указаны предельные значения зон
обработки, для оптимального подбора
оборудования и увеличения сроков
эксплуатации выбирайте станки с запасом.
Стандартное исполнение:
Зажимная тяга М12
Сверлильный патрон 1-13 мм с оправкой
Защитный экран
Инструмент для обслуживания
Деталировка
4.1. ПРЕИМУЩЕСТВА СТАНКА
1. Широкий диапазон области применения
станка: фрезерные работы, сверление,
растачивание, нарезание резьбы.
2. Прочная конструкция станка
3. Переключатель направления вращения
4. Удобное управление консолью станка
5. Радиальное перемещение сверлильной
головки
6. Нарезание резьбы при помощи
дополнительных приспособлений
7. Сверлильная головка с ременным
приводом
8. Подставка под станок по запросу
5. УКАЗАНИЯ ПО ТРАНСПОРТИРОВКЕ И
СБОРКЕ
Вскрытие упаковки

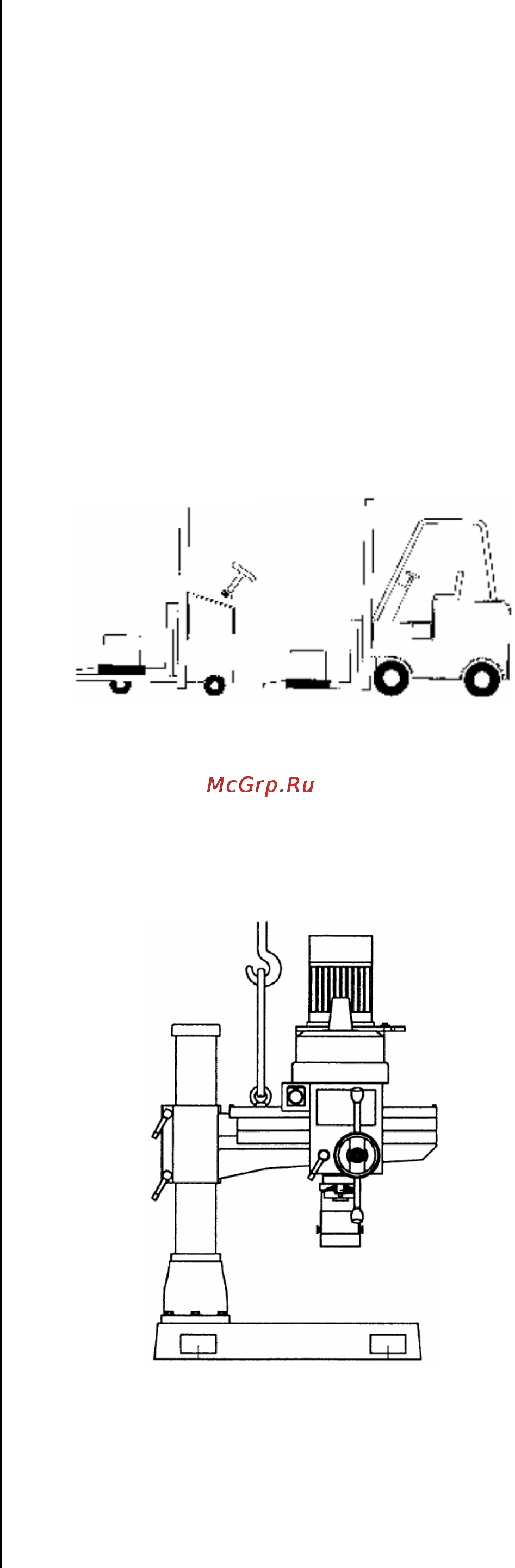

1. Для транспортировки до места
назначения, производящееся до
вскрытия упаковки, используйте
подъемное устройство (Рис. 2)
2. Для транспортировки после вскрытия
упаковки используйте, пожалуйста,
мощный волоконный ремень, чтобы
поднять станок.
Рис.2
ВСЕГДА ИСПОЛЬЗУЙТЕ НАДЛЕЖАЩУЮ
ОПОРУ И СОХРАНЯЙТЕ УСТОЙЧИВОЕ
ПОЛОЖЕНИЕ СТАНКА ВО ВРЕМЯ ЕГО
ПЕРЕМЕЩЕНИЯ
Установка:
Рис.3
1. Убедитесь, что Вы закрепили консоль на
стойке и сверлильную головку на консоли,
прежде чем перемещать станок. Во время
перемещения станка сохраняйте его
устойчивое положение.
