13

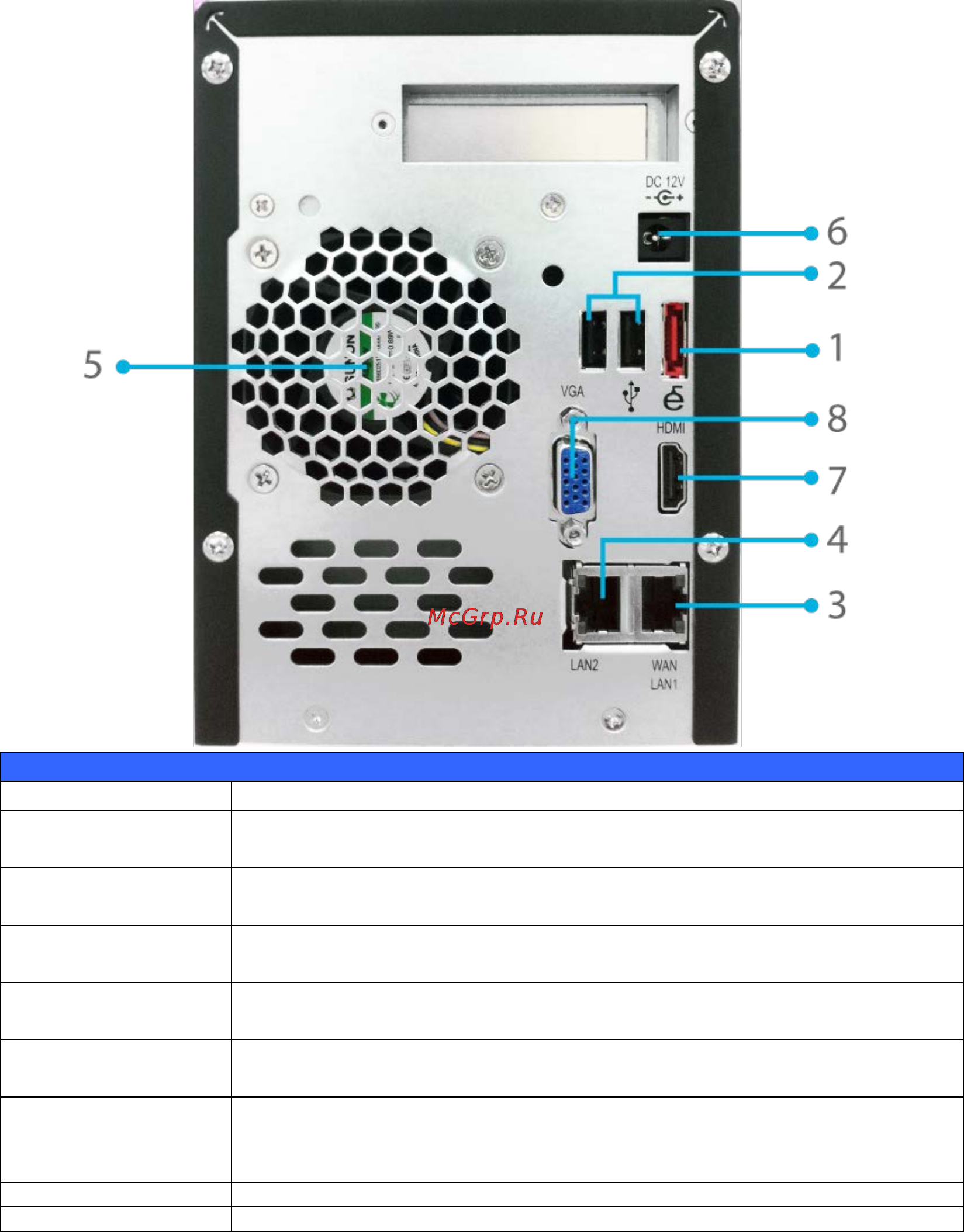

Задняя панель
N2800:
На задней панели N2800 размещены порты и разъемы.
Задняя панель
Элемент
Описание
1.
Порт eSATA
•
Порт eSATA предназначен для подключения внешнего
высокоскоростного устройства памяти.
2. Порт USB
• Порт USB 2.0 для подключения совместимых USB-устройств,
например, цифровых камер, USB-дисков и USB-принтеров.
3.
Порт
WAN/LAN1
•
Порт WAN/LAN1 предназначен для подключения к сети
Ethernet через коммутатор или маршрутизатор.
4. Порт LAN2
• Порт LAN2 предназначен для подключения к локальной сети
Ethernet через коммутатор или маршрутизатор.
5.
Вентилятор
системы
•
Отвод избыточного тепла из устройства.
6. Разъем
подключения
питания
• Подключение комплектного кабеля питания.
7. Порт HDMI
• Служит для вывода аудио-видеосигнала
8. Порт VGA
• Служит для вывода видеосигнала
