EUROLIVE F1220A
Элементы управления и соединения4
адреса Вы найдете на нашем веб-сайте http://www.behringer.
com в разделе Support.
Регистрация Вашего прибора с указанием даты его покупки
значительно облегчит процедуру обработки рекламации в
гарантийном случае.
Большое спасибо за Ваше сотрудничество!
* Для клиентов из стран Европейского Сообщества могут действовать другие
условия.
Элементы управления и 2.
соединения

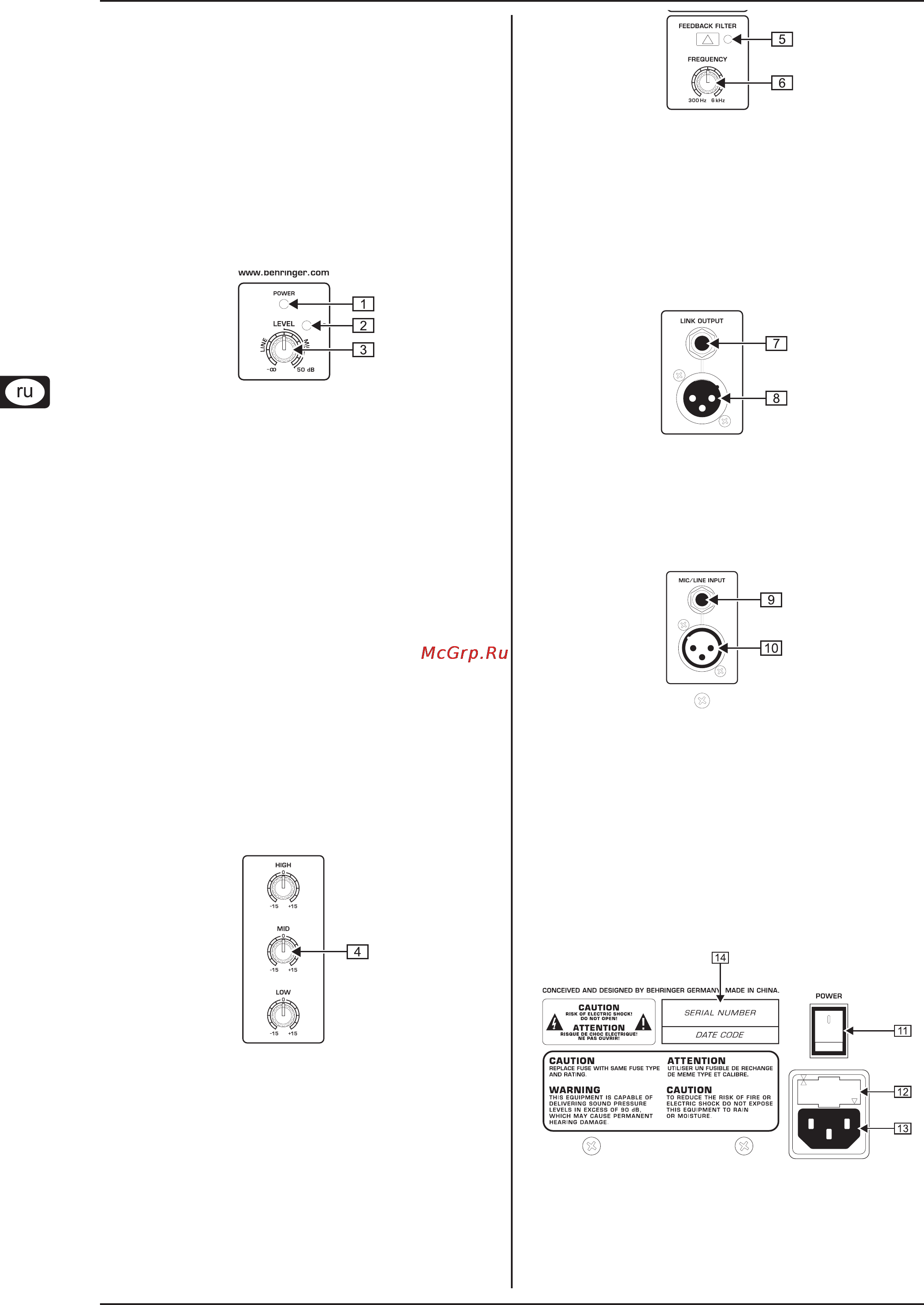

Верхняя панель2.1
Элементы управления, первая группаРис. 2.1:
{1} Индикатор POWER светится, если прибор включен.
{2} Индикатор CLIP светится при перегрузке. Уменьшайте
громкость при помощи регулятора LEVEL до тех пор, пока
индикатор CLIP не погаснет или будет мигать только при
пиках сигнала.
{3} При помощи регулятора LEVEL Вы устанавливаете
громкость линейного и микрофонного сигналов. Более
сильный по уровню линейный сигнал (LINE) ослабляется
в левой половине диапазона регулирования, а более
слабый микрофонный сигнал (MIC) усиливается в правой
половине.
Установка уровня: при подключенном источнике сигна-
ла медленно поворачивайте регулятор LEVEL вправо до
тех пор, пока индикатор CLIP {2} не начнет вспыхивать
при сигнальных пиках. Этот индикатор не должен по-
стоянно светиться.
Обратите Ваше внимание на то, что большая гром- +
кость может неблагоприятно воздействовать на
слуховой аппарат, а также повредить наушники и/
или акустическую систему. Перед включением при-
бора регуляторы громкости следует повернуть до
упора влево. Всегда старайтесь придерживаться
умеренной громкости звука.
ЭквалайзерРис. 2.2:
{4} F1220A оснащен трехполосным эквалайзером. Каждая
частотная полоса позволяет усиливать/ослаблять сигнал
на макс. 15 дБ, в среднем положении эквалайзер не из-
меняет уровень сигнала.
Верхняя (EQ HIGH) и нижняя полосы (EQ LOW) являются
Shelving-фильтрами, усиливающими/ослабляющими все
частоты выше (или ниже) граничной частоты. Граничные
частоты верхней и нижней полос расположены соот-
ветственно на 12 кГц и 80 Гц. Средняя полоса (EQ MID)
является Peak-фильтром, средняя частота которого
расположена на 2,5 кГц.
Feedback-фильтр (Notch-фильтр)Рис. 2.3:
При большой громкости или в трудных сценических условиях
может возникнуть обратная связь (Feedback). В случае необ-
ходимости Вы можете воспользоваться функцией FEEDBACK
FILTER ({5}, {6}). Принцип работы Feedback-фильтра описан
в гл. 3.4 "Notch-фильтр".
{5} Этот выключатель активирует Feedback-фильтр.
{6} Этот регулятор устанавливает среднюю частоту
Feedback-фильтра.
LINK OUTPUTРис. 2.4:
{7} + {8}
Выход LINK OUTPUT связан непосредственно с входами
F1220A и выводит неизмененный входной сигнал. Таким
образом Вы можете направить сигнал на вход другого
устройства (например, второй F1220A).
MIC/LINE INPUTРис. 2.5:
{9} Это гнездо служит для подключения источника сигнала
при помощи 6,3 мм- стереоштекера.
(10) Гнездо XLR – симметричный вход для источников сигнала
с XLR- выходом.
Используйте всегда только либо XLR-, либо 6,3 мм- +
вход и устанавливайте входную чувствительность
при помощи регулятора LEVEL. Никогда не исполь-
зуйте оба входа одновременно!
Боковая панель2.2
Боковая панель F1220AРис. 2.6:
(11) Выключатель POWER служит для включения F1220A.
