СОДЕРЖАНИЕ ДРАГОЦЕННЫХ МЕТАЛЛОВ

Золото – 0,00837 г, серебро – 0,04933 г, палладий – 0,00223 г.

5 ПОДГОТОВКА К РАБОТЕ

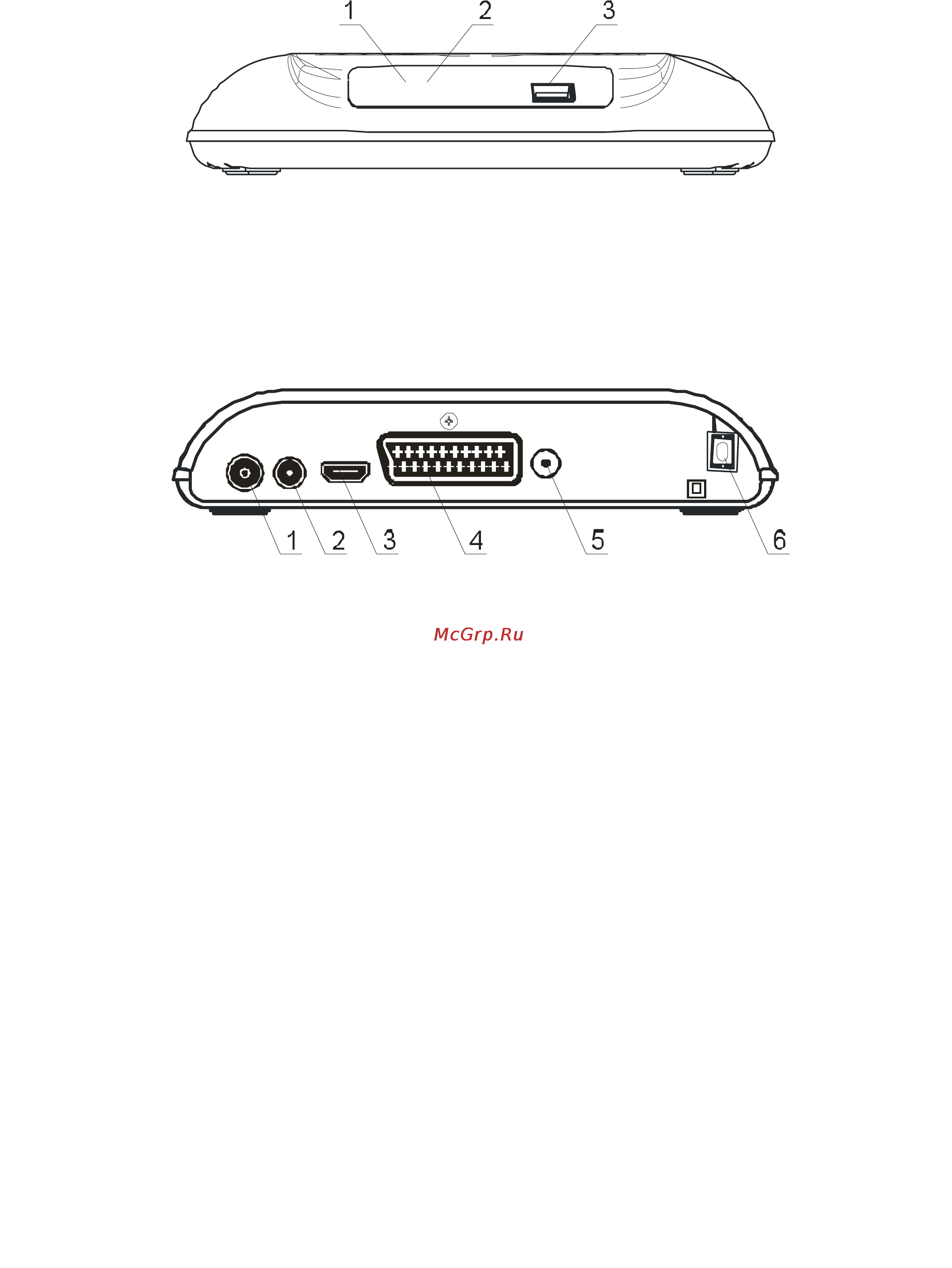

ПЕРЕДНЯЯ ПАНЕЛЬ ТЮНЕРА

1 − окно фотоприемника;

2 – индикатор режима работы;

3 – разъем USB для подключения внешнего USB-носителя.

Рисунок 1 – Вид тюнера спереди.

ВИД ТЮНЕРА С ОБРАТНОЙ СТОРОНЫ

RF IN RF OUT COAXIAL

SCART OUT

50Hz

230V

HD OUT

1 – антенный вход RF IN;

2 – антенный выход RF OUT;

3 – разъем HD OUT (HDMI) для подключения к телевизору;

4 – разъем SCART OUT для подключения к телевизору;

5 – коаксиальный цифровой выход звука COAXIAL;

6 – сетевой шнур.

Рисунок 2 – Вид тюнера с обратной стороны

ПОДКЛЮЧЕНИЕ ТЮНЕРА

♦ Расположите тюнер вблизи сетевой розетки так, чтобы штепсельная вилка была в пределах дося-

гаемости.

♦ ВНИМАНИЕ! Перед выполнением любых подключений, питание всех устройств должно

быть отключено. Надежно подключайте соединительные кабели к разъемам. Внимательно прочи-

тайте данное Руководство по эксплуатации и руководство по эксплуатации на подключаемое уст-

ройство для выяснения возможных способов подключения. Это позволит достичь наилучшего ка-

чества звука и изображения и максимально использовать технические возможности тюнера и под-

ключаемого устройства.

♦ В соответствии с рисунком 3, подключите тюнер к телевизору, соединяя разъемы SCART OUT тю-

нера и SCART IN телевизора или разъемы HD OUT тюнера и HDMI телевизора кабелем.

♦ Подключите внешнюю антенну к разъему RF IN тюнера.

Для приема сигналов цифрового наземного телевещания Вы можете использовать уже имеющуюся

антенную систему, принимающую сигналы аналогового телевещания. Данная система должна обеспечи-

вать прием частотного диапазона цифрового вещания. В противном случае необходимо установить соот-

ветствующую антенну.
