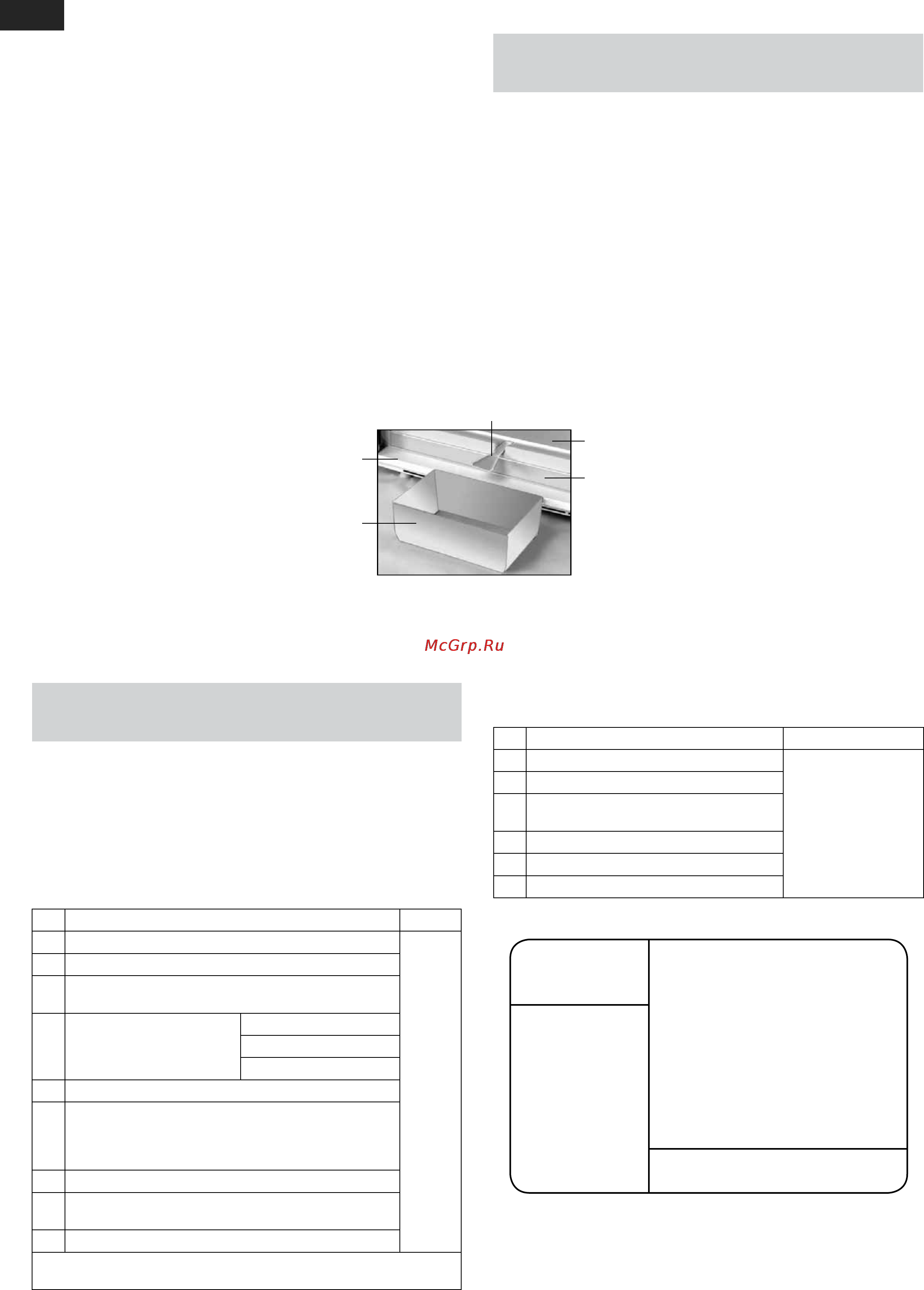

8
AZE
göstəricinin altındakı “3” və ya “4” bölgüsü, elektrik açarını “0” nişanı
üzərinə qoymaq tövsiyə edilir. Daha sonra dondurucunun qapısını
bağlamaq lazımdır.
Dondurucunu söndürmək üçün onu elektrik şəbəkəsindən
ayırmaq lazımdır – indikator sönəcək.
2.3 TEMPERATURUN TӘNZİMLӘNMӘSİ
2.3.1 Dondurucuda temperaturun tənzimlənməsi şəkil 4-ə
uyğun olaraq rolikin köməyi ilə icra edilir. Əgər istismar şərtlərinin
tənzimlənməsindən və ya dəyişdirilməsindən sonra kompressor
fasiləsiz işləməyə başlayıbsa, bu zaman çarxı rəqəm bölgüsünün
azalması istiqamətində termorequlyatorun çıqqıltı səsinə qədər
çevirmək lazımdır. Tənzimləmədən sonra dondurucuda temperatur
avtomatik olaraq saxlanır.
2.4 “DONDURMA” REJİMİNİN İŞӘ SALINMASI
2.4.1 “Donduruma” rejiminin işə salınması şəkil 3-ə uyğun olaraq
elektrik açarının “I” nişanına basılması zaman yerinə yetirilir – rejim
indikatoru yanır, “0” nişanına basdıqda rejim dayanır və indikator
sönür.
Cәdvәl 1 – Texniki xarakteristikalar
Cәdvәl 2 – Komplektlәşdiricilәr
Şәkil 6 – Cәdvәl
№ ADI Model
1.1 Nominal ümumi həcm brutto, dm
3
Adlara uyğun olan parametrlər zəmanət kartında
göstərilib
1.2 Məhsulların saxlanılması üçün rəərin nominal sahəsi m
2
1.3
Dondurulmuş məhsulların DK-da saxlanılması temper-
aturu °C, maksimum
1.4 Qabarit ölçülər, mm
hündürlüyü
eni
dəstəksiz dərinliyi
1.5 Xalis kütlə, kq, maksimum
1.6
Elektrik enerjisinin kəsilməsi zamanı DK-da temper-
aturun mən 18 dərəcədən mən 9 dərəcəyə qədər
artmasının nominal vaxtı, (ətraf mühitin temperaturu
müsbət 25 °C) saat
1.7 Buzun alınmasının nominal sutkalıq istehsalat gücü, kq
1.8
Ətraf mühitin temperaturu müsbət 25 °C olduqda nomi-
nal dondurma gücü kq/sutkada
1.9 Gümüş tərkibi, q
Qeyd – Texniki xarakteristikaların müəyyən edilməsi müəyyən metodlarla
xüsusi avadanlaşdırılmış laboratoriyalarda aparılır.
№ ADI Sayı, ədəd
2.1 Səbət (alt)
Adlara uyğun olan
parametrlər zəmanət
kartında göstərilib
2.2 Səbət
2.3
Qab (pelmeni, giləmeyvələrin və digər kiçik
məhsulların dondurulması üçün)
2.4 Arxa dayaq
2.5 Bel
2.6 Buz üçün forma
3 DONDURUCUDAN ӘRİMİŞ SUYUN
TӘMİZLӘNMӘSİ
3.1 Dondurucunun donunun açılması zaman qar örtüyünü
təmizləmək üçün tədarük dəstinə daxil olan plastik kürəkdən istifadə
etmək tövsiyə edilir.
Dondurucunun donunu açarkən:
– kürəyi və ən azı 2 litr həcmində istənilən tutumu şəkil 5-ə uyğun
quraşdıraraq ərimiş suyu təmizləmək;
– ərimiş su kameradan kürəyin kənarından axırsa, onu ərimiş
suyu asanlıqla özünə çəkən materialla yığmaq;
– dondurucunu yumaq və qurulamaq.
Şəkil 5-ə uyğun olaraq quraşdırılmış kürəkdən istifadə etmədən
dondurucunun donunu açmaq QADAĞANDIR. Kameradan kürəyin
kənarından axan ərimiş su şəkil 5-ya uyğun olaraq ön plankanın
daxili şkafa bitişdiyi yerə düşdükdə, dondurucunun xarici şkafının və
soyutma aqreqatı elementlərinin korroziyaya uğramasına səbəb ola,
istiliyi izolyasiya etməni poza, daxil şkafda çatların əmələ gəlməsinə
və soyuducunun şkafının sıradan çıxmasına gətirib çıxara bilər.
Şәkil 5 – Әrimiş suyun yığılması
kürək
tutum
dekorativ lövhə
ön planka
daxili şkaf
4 TEXNİKİ XARAKTERİSTİKALAR
VӘ KOMPLEKTASİYA
4.1 Texniki xarakteristikaların və komplektləşdirici məmulatların
adları müvaq olaraq cədvəl 1 və 2-də göstərilib.
4.2 Məmulatın cədvəlində rus dilində texniki xarakteristikalar
göstərilib. Xarakteristikaların şəkil 6-də göstərilən adlarını məmulatın
cədvəlindəki xarakteristikaların qiymətləri ilə tutuşdurmaq lazımdır.
Nominal həcm məhsulların
saxlanması üçün, dm
3
Məhsulların dondurulmasının:
Nominal giarginlik:
Nominal tok:
Sərf olunan nominal güc:
soyuducu amili: R600a/Kopurtucu:
C-Pentane
Soyuducu amilin kütləsi:
Belarus Respublikasında istehsal edilib.
”ATLANT” QSC, Pobediteley pr., 61, Minsk ş.
ATLANT
Modelin və
buraxılış çeşidininin
işarələnməsi
Məmulun klimatik
sini
Normativ sənəd
Məhsulun enerji
effektivliyi sin
Sertikatlama işarələri
