- 5 -
NOVATEK-ELECTRO
РНПП-311М

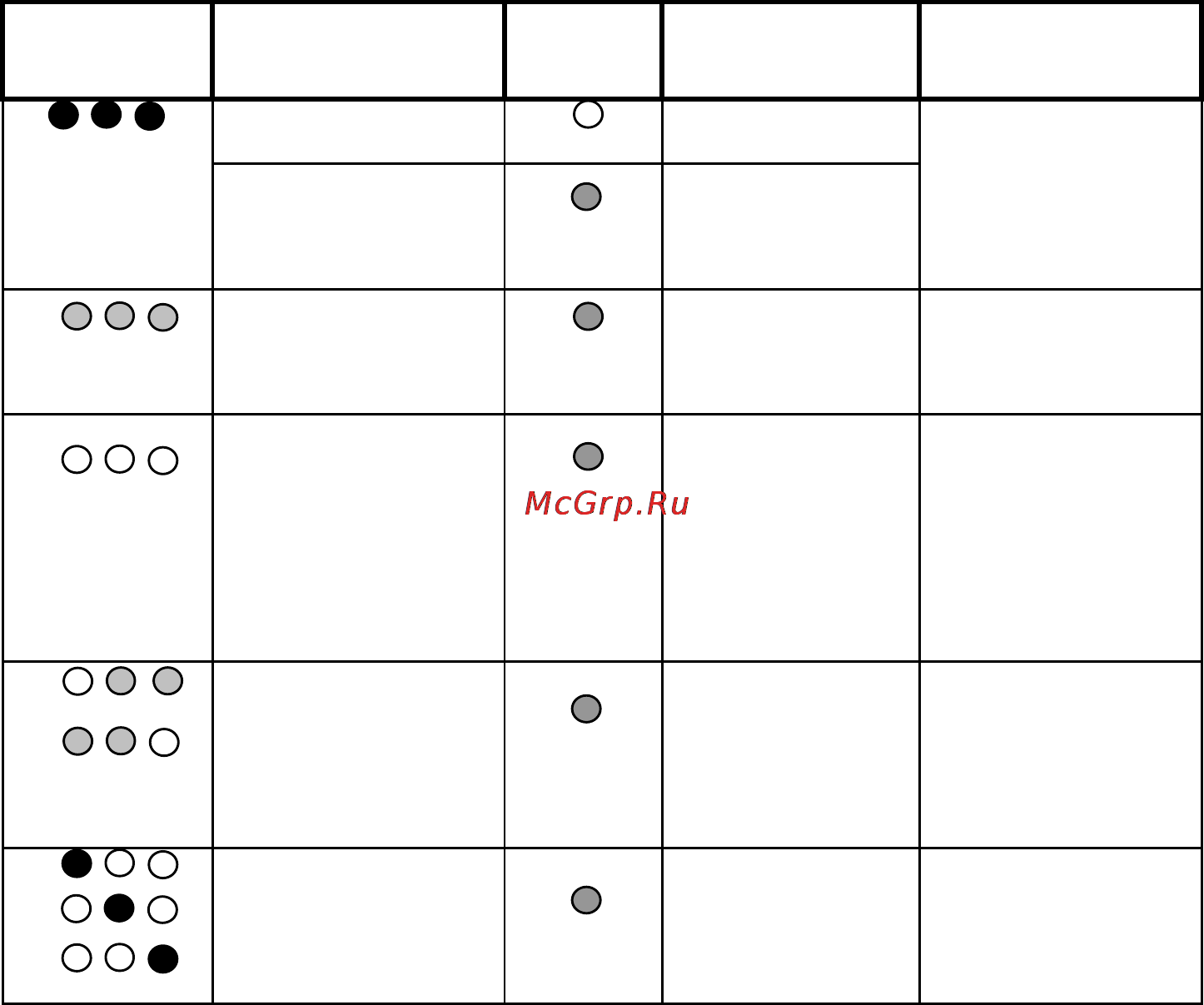

Светодиоды
СЕТ Ь
Состояние cвето-
диодов СЕТ Ь
Светоди
од
АВ.ОТКЛ
Состояние
cветодиода
АВ.ОТКЛ
Функциональное
состояние реле
Постоянное свече
ние
каждого (всех)
Отсутствие све-
чения
Мигание ( Обрат-
ный отсчет вре-
мени автоматиче-
ского включения)
Состояние напряже-
ния, поданного на
каждую фазу, соот-
ветствует норме
Мигание одного
(всех)
Постоянное
включение
Повышение напря-
жения на соответ-
ствующей фазе
(фазах)
Отсутствие све-
чения одного (всех)
Постоянное
включение
1)Понижение напря-
жения на одной фазе
(фазах) ниже устав-
ки;
2)
Обрыв фаз или
понижение напряже-
ния на одной из фаз
ниже 100 В.
Поочередное мига-
ние двух светодиодов
(сначала светятся
средний и правый,
затем - средний и
левый светодиоды)
Постоянное
включение
Авария по переко-
су фаз
Поочередное свече-
ние (сначала левый,
затем средний, за-
тем правый свето-
диоды)
Постоянное
включение
Авария по непра-
вильному чередова-
нию фаз и наличию
слипания фаз
П р и м е ч а н и е - Авария индицируется в порядк е приоритета:
1 - обрыв фаз или понижение напряж ения ниже 100В (наивысший приоритет);
2 - чередование фаз;
3 - Umin и Umax;
4 - перекос фаз.
При наличии напряжения только на одной фазе и отсутствии оперативного питания 24 В, порог
включения светодиодов находится в диапазоне от 100 до 140 В.
3.3 Регулировки.
Ручки регулировочных потенциометров выведены на лицевую панель реле (рисунок 1):
- Uном% – совмещенная регулировка порога срабатывания по минимально
му/максимальному
напряжению, в % от номинального напряжения;
- Тср - время срабатывания по всем видам аварий сетевого напряжения, за исключением слу-
чая снижения напряжения ниже 100В или обрыве одной или более фаз.
Рекомендуется устанавливать значение Тср не менее 1 с, для исключения излишнего срабаты-
вания при возникновении в сети коммутационных возмущений;
- Твкл - время автоматического повторного включения после срабатывания реле и восстанов-
ления п араметров сетевого напряжения; время включения после подачи на реле нормального
напряжения.
3.4 П ереключа тели 4
¸
8 (рисунок 1).
