4
МАТЫ НАГРЕВАТЕЛЬНЫЕ ТЕПЛОЛЮКС
Нагревательный мат является нагрева-
тельным элементом системы обогрева
«теплый пол» и представляет собой сек-
цию из экранированного кабеля, закре-
пленную на стеклосетке.
За счет фиксации нагревательного кабе-
ля на сетке исключается необходимость
подбирать шаг укладки, что снижает
вероятность его повреждения при мон-
таже.
Технические характеристики матов при-
ведены в п. 10,
таблицы 2, 3 и 4.
Перед тем, как начать установку, еще
раз убедитесь, что размер нагреватель-
ного мата соответствует обогреваемой
площади.
Удельная мощность мата составляет
от 130 до 160 Вт/м
2
, а также 200 Вт/м
2
в случае матов для холодных помеще-
ний. Такая мощность обеспечива ет рав-
номерный и эффективный обогрев.
В комплектах ТЕПЛОЛЮКС используются
два типа матов: одножильные и двух-
жильные.
2.1. Нагревательный мат

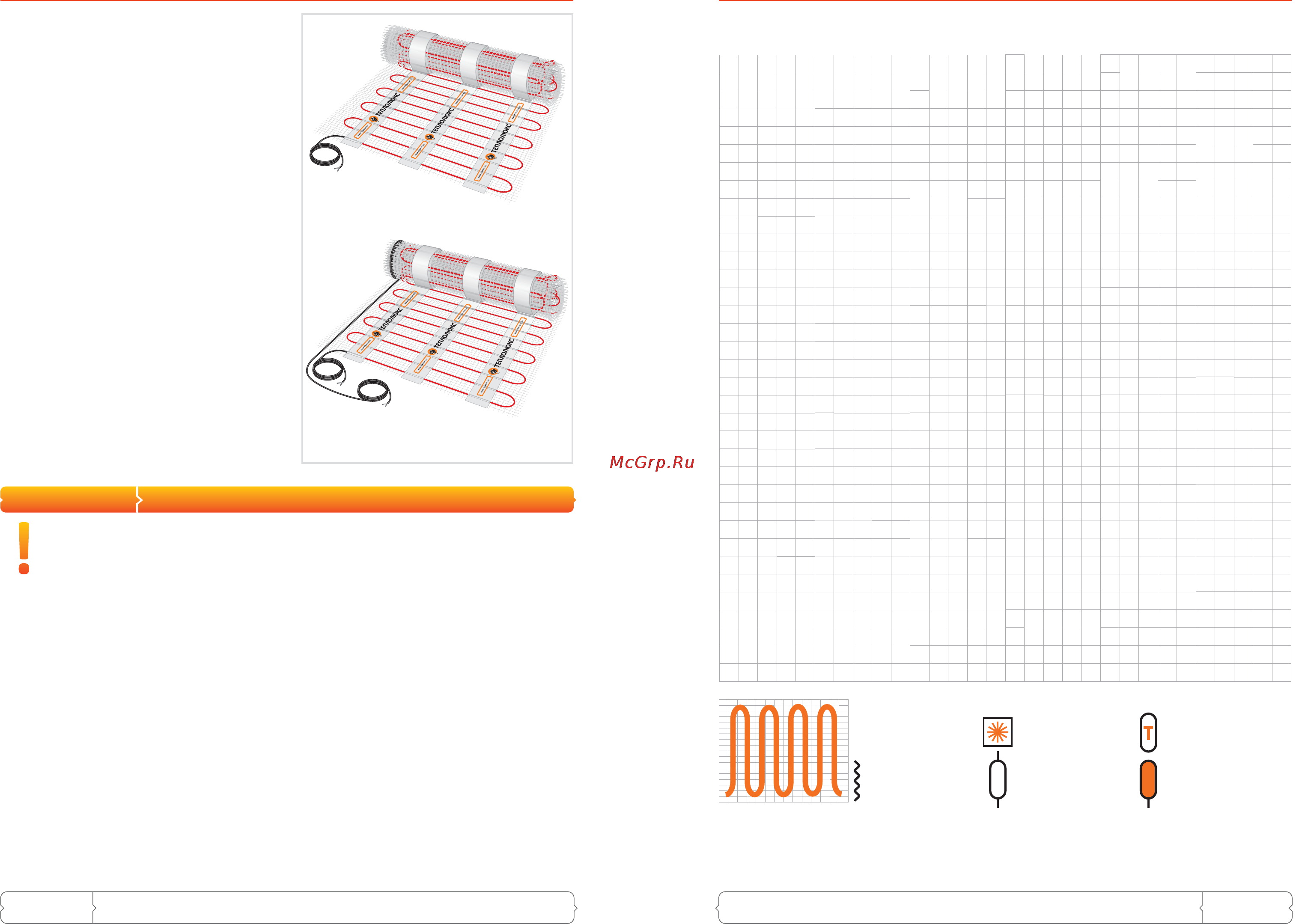

Двухжильный мат ТЕПЛОЛЮКС TROPIX
Одножильный мат ТЕПЛОЛЮКС MiNi
ВАЖНО!
Не используйте один мат для обогрева двух помещений.
При подключении мата обратите внимание на цвета установочных проводов.
Схемы подключения матов к сети (220 В)
приведены на стр. 5 и в инструкциях по
установке терморегуляторов.
Для терморегуляторов торговой марки
«Тепло люкс» датчик температуры под-
ключается к клеммам 1 и 2; напряжение
питания (переменное 220 В) подается на
клеммы 5 и 6, причем фаза (определяе-
мая индикатором) – на клемму 6, а нуль
необходимо
подключить к заземляюще-
му контуру здания (или нулевому прово-
ду – на клемму 5); выводы нагревательно-
го мата подключаются к терморегуляторам
следующим образом:
Одножильный нагревательный мат МН
1) Жилы установочных проводов с изо-
ляцией белого цвета, соединенные с
нагревательной жилой кабеля, под-
ключаются к терморегулятору – на
клеммы 3 и 4.
2) Экранирующую
оплетку необходимо
подключить к заземляющему контуру
здания (или нулевому проводу – клем-
ма 5).
Двухжильный нагревательный мат МНН
1) Жила с изоляцией коричневого цвета
подключается к клемме 3.
2) Жила с изоляцией голубого (светло-
синего) цвета подключается к клемме 4.
3)
Вывод экрана (жила в изоляции желто-
зеленого цвета)
необходимо подклю-
чить к заземляющему контуру здания
(или нулевому проводу – к клемме 5).
17
МАТЫ НАГРЕВАТЕЛЬНЫЕ ТЕПЛОЛЮКС
8. ПЛАН ПОМЕЩЕНИЯ
План помещения с указанием расположения терморегулятора, датчика температуры
пола, нагревательного мата, соединительных и концевых муфт.
Сопротивление мата .......................... Ом
Нагревательный
мат
Трубка датчика
температуры
Терморегулятор
Условные обозначения
Датчик
температуры
Концевая муфта
Соединительная
муфта
Сопротивление датчика ..................... Ом
