Тион clever [5/15] Устройство и принцип работы
![Тион clever [5/15] Устройство и принцип работы](/views2/1193031/page5/bg5.png)
76
ОБЩАЯ ИНФОРМАЦИЯ
МОНТАЖ И ЭКСПЛУАТАЦИЯ СЕРВИСНОЕ ОБСЛУЖИВАНИЕАВТОНОМНый ОБЕззАРАЖИВАТЕЛь-ОчИСТИТЕЛь ВОздУхА Tion Clever
3. МЕРЫ БЕЗОПАСНОСТИ
Прежде чем включить обеззараживатель-очиститель воздуха в электрическую розетку убеди-
тесь, что напряжение, указанное на шильде, размещенном на задней стороне корпуса прибора,
соответствует напряжению в розетке.
Обеззараживатель-очиститель воздуха по степени защиты от поражения электрическим током
относится к устройствам класса защиты I при условии подключения к электрической розетке, име-
ющей заземленный контакт.
Прибор должен эксплуатироваться в помещениях при следующих условиях: температура обра-
батываемого воздуха от + 5˚С до +40˚С, относительная влажность воздуха не более 80% при 20˚С.
Не включайте прибор мокрыми руками или в помещении с повышенной влажностью – это мо-
жет привести к поражению электрическим током.
В демонтированном состоянии располагайте обеззараживатель-очиститель только в горизон-
тальном положении, укладывая его на заднюю панель.
Не ставьте на прибор тяжелые предметы. Не тяните за сетевой кабель. Это может привести к
поражению электрическим током или повреждению кабеля. Не закрывайте решетки воздухозабор-
ного и воздухораспределительного отверстий – это может вызвать поломку.
Не используйте обеззараживатель-очиститель воздуха в условиях непосредственного воз-
действия солнечного света, держите его на расстоянии от источников тепла и внешних магнитных
полей.
Не допускайте попадания внутрь устройства посторонних предметов, воды, насекомых
и животных.
Не снимайте крышку корпуса при включенном электропитании.
Не эксплуатируйте обеззараживатель-очиститель воздуха, если поврежден сетевой кабель. Не
допускайте, чтобы какой-либо предмет находился на кабеле, и располагайте его так, чтобы об него
не могли споткнуться люди. Не изгибайте чрезмерно сетевой кабель.
Перед любыми работами по обслуживанию необходимо отключить прибор от электрической
сети. Вынимая вилку из розетки, держитесь за вилку, а не за кабель.
Для проведения ремонта обращайтесь к изготовителю или в ближайший сервисный центр.
Внимание! Ни в коем случае не пытайтесь произвести ремонт самостоятельно.
Отключите обеззараживатель-очиститель воздуха от электрической сети и обратитесь в упол-
номоченный сервисный центр, когда панель индикации (Рисунок 5) зажглась желтым светом и
невозможно самостоятельно исправить неисправность (Раздел 9), или в следующих случаях:
- поврежден корпус обеззараживателя-очистителя воздуха;
- поврежден сетевой кабель, разъем или вилка;
- внутрь прибора попала вода или посторонний предмет.
4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
4.1. Устройство

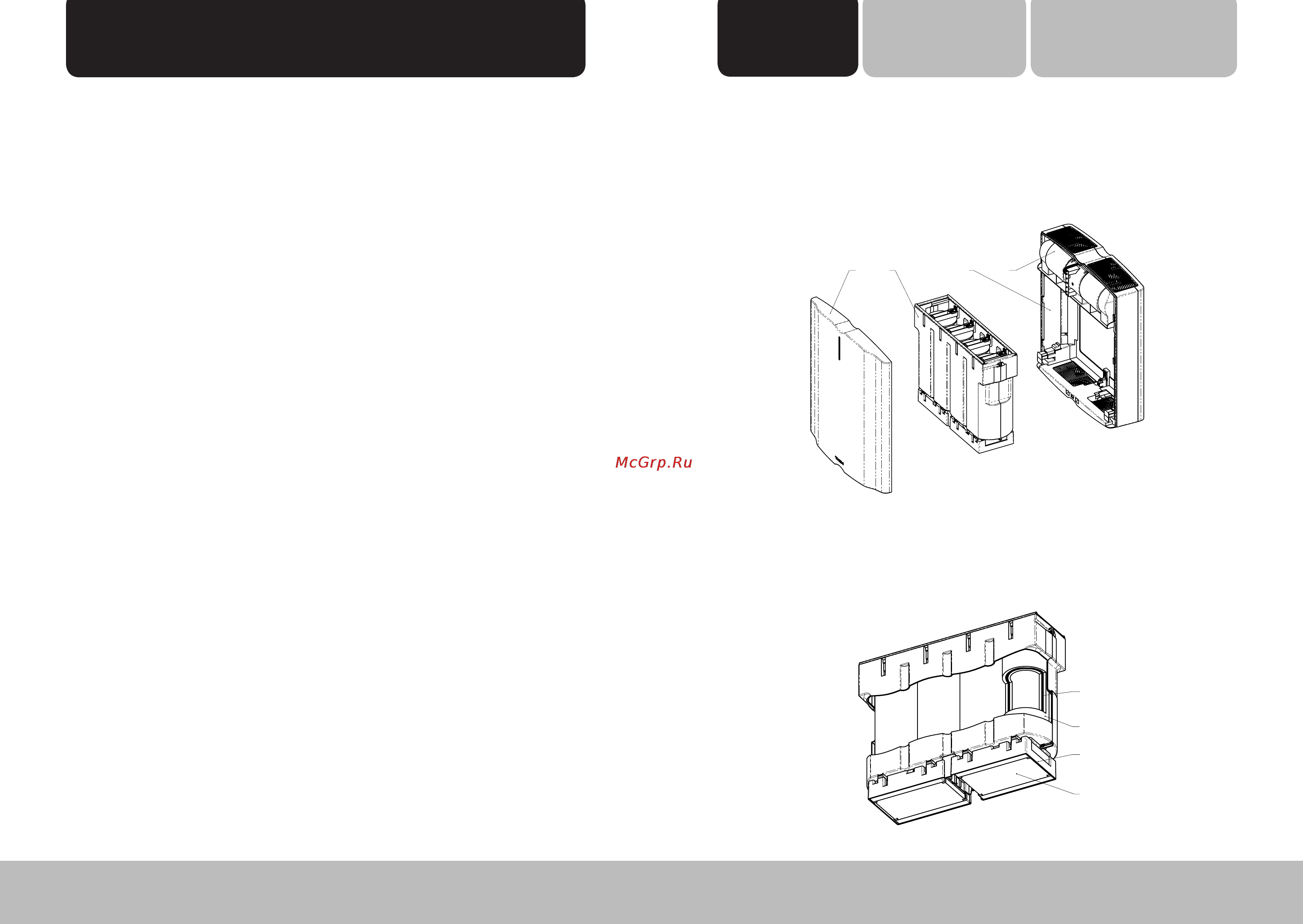

На рисунке 1 показано внутреннее устройство обеззараживателя-очистителя Tion Clever. Обез-
зараживатель-очиститель воздуха состоит из корпуса (поз.1) со съемной крышкой (поз.2), филь-
трующего модуля (поз.3) и вентилятора (поз.4).
Рисунок 1. Внутреннее устройство обеззараживателя-очистителя «Tion Сlever»
2
3
1
4
1
2
3
4
Рисунок 2. Устройство фильтрующего модуля
Фильтрующий модуль (Рисунок 2) включает в себя:
- фильтр предварительной очистки (префильтр) (поз.1);
- электростатический блок (поз. 2);
- объемный HEPA-фильтр (поз. 3)
- адсорбционно-каталитический фильтр (поз. 4);
