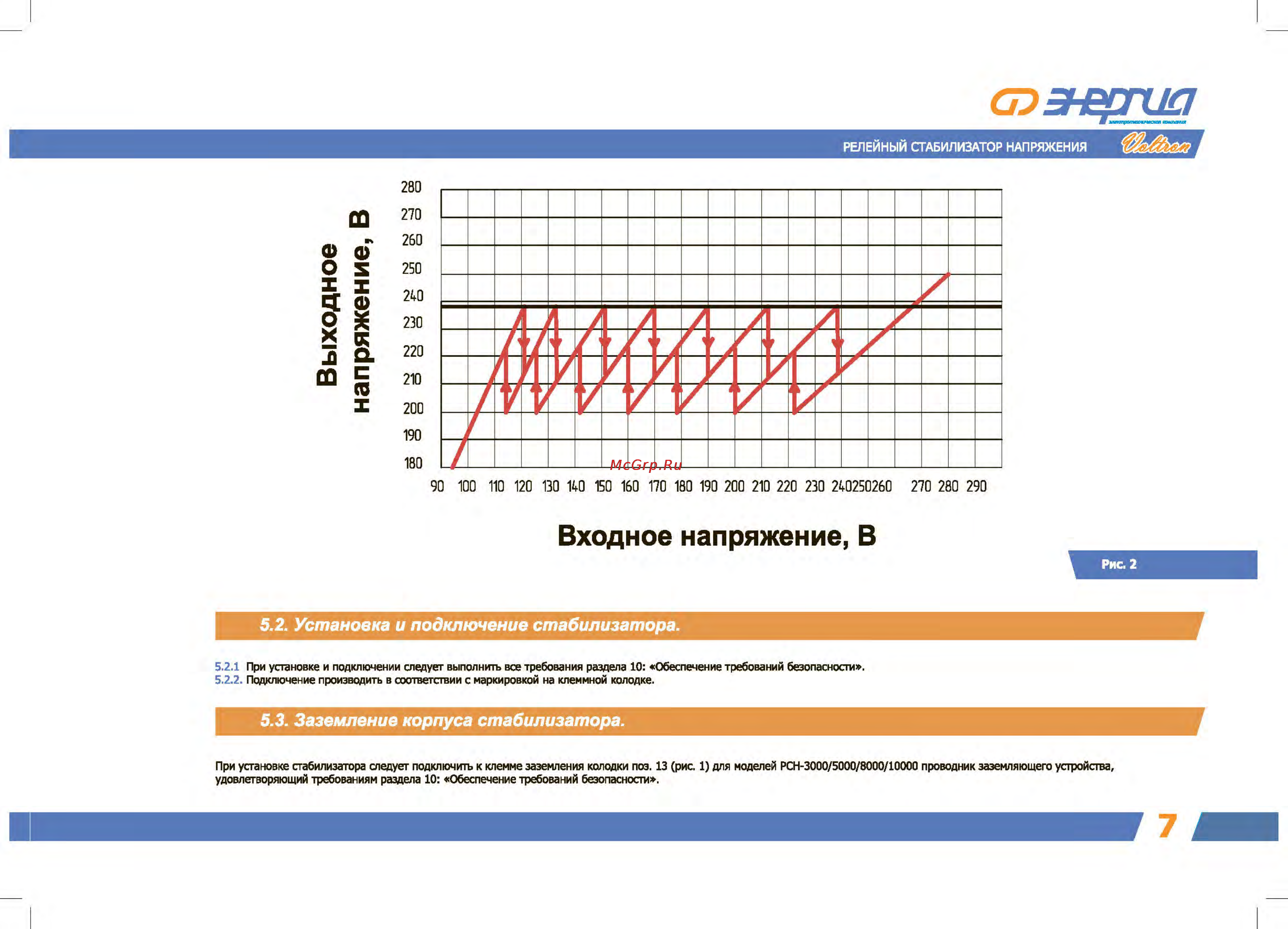

ммвлролшжмюям яомшмм РЕЛЕЙНЫЙ СТАБИЛИЗАТОР НАПРЯЖЕНИЯ 280 270 260 250 240 230 220 210 200 190 180 Входное напряжение В Рис 2 5 2 Установка и подключение стабилизатора 5 2 1 При установке и подключении следует выполнить все требования раздела 10 Обеспечение требований безопасности 5 2 2 Подключение производить в соответствии с маркировкой на клеммной колодке 5 3 Заземление корпуса стабилизатора При установке стабилизатора следует подключить к клемме заземления колодки поз 13 рис 1 для моделей РСН 3000 5000 8000 10000 проводник заземляющего устройства удовлетворяющий требованиям раздела 10 Обеспечение требований безопасности
