4

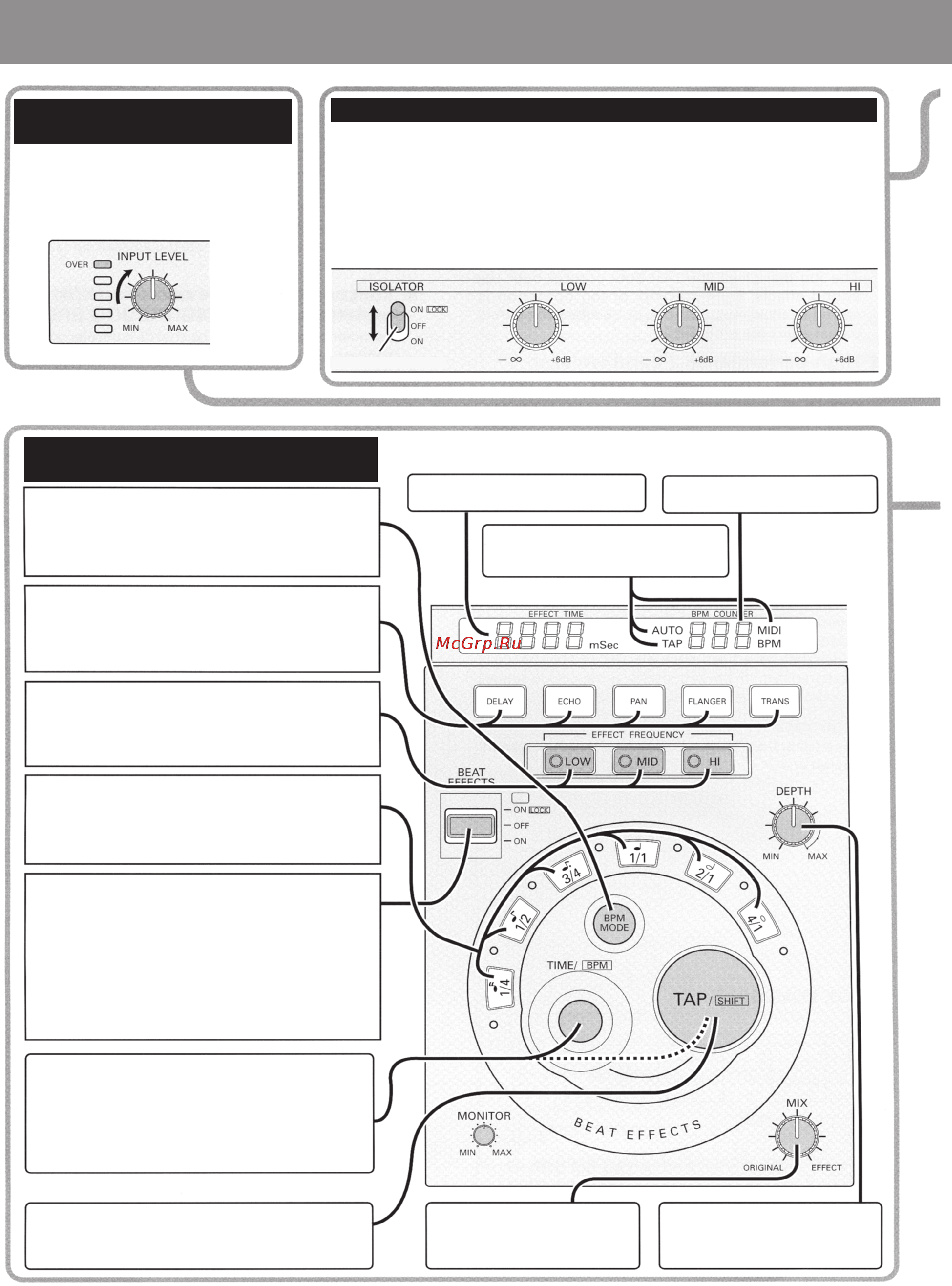

КРАТКОЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
НАСТРОЙКА ВХОДНОГО
УРОВНЯ
При поступлении сигналов на входной
разъем установите регулятор INPUT
LEVEL в положение, сразу после которо
го загорается индикатор “OVER” (крас
ный).
ИСПОЛЬЗОВАНИЕ УСТРОЙСТВА РАЗВЯЗКИ
1. Воспользуйтесь тремя регуляторами, LOW, MID и HI для настройки соответ
ствующих уровней. (При установке значения ∞звук не выводится.)
2. Потяните рычаг ISOLATOR на себя (положение ON) для включения функции;
отпустите его и верните в центральное положение (положение OFF). В цент
ральном положении (положение OFF) сигнал выводится независимо от поло
жения регулятора. Нажмите на рычаг от себя для его фиксации, чтобы уст
ройство развязки работало и после того, как рычаг будет отпущен.
ИСПОЛЬЗОВАНИЕ ТАКТОВЫХ
ЭФФЕКТОВ
1. Выберите режим измерения ВРМ.
Нажмите кнопку BPM MODE для того, чтобы на
панели индикаторов загорелся соответствую
щий индикатор (AUTO, MIDI или ТАР).
2. Выберите тип эффекта.
Нажмите кнопку DELAY, ECHO, PAN, FLANGER
или TRANS, и нажатая кнопка начнет мигать.
3. Выберите частоту.
Нажмите кнопку, соответствующую частоте
(LOW, MID или HI), на которую Вы желаете на
кладывать тактовый эффект, и загорится соот
ветствующий индикатор.
4. Выберите такт, с которым Вы желаете
синхронизировать эффект.
Нажмите кнопку такта (1/4, 1/2, 3/4, 1/1, 2/1
или 4/1); выбранная кнопка загорится.
5. Наложите выбранный эффект.
Потяните рычаг на себя (положение ON) для
включения функции; отпустите его и верните в
центральное положение (положение OFF). В
центральном положении (положение OFF) ис
ходный звук не меняется. Нажмите на рычаг
от себя для его фиксации, чтобы тактовый эф
фект работал и после того, как рычаг будет
отпущен.
Дисплей EFFECT TIME
Счетчик ВРМ
Регулятор MIX
Служит для настройки ба
ланса между исходным зву
ком и эффектами.
Регулятор TIME/BPM
Установите желаемое время эффекта, как в пун
кте 4. Поверните регулятор TIME/BPM, удержи
вая нажатой кнопку TAP/SHIFT, для осуществле
ния настройки ВРМ. Когда удерживается нажа
той также кнопка BPM MODE, значение ВРМ мо
жет настраиваться с интервалом в 0,1.
Кнопка ТАР
Вы можете вводить ВРМ вручную, настраивая
такты (четвертные ноты) и нажимая эту кнопку
два раза или больше.
Регулятор DEPTH
Служит для настройки пара
метров каждого эффекта.
Индикаторы режима
измерения ВРМ
